产品编号: PRST 4-PRKWT/LED P 4-07

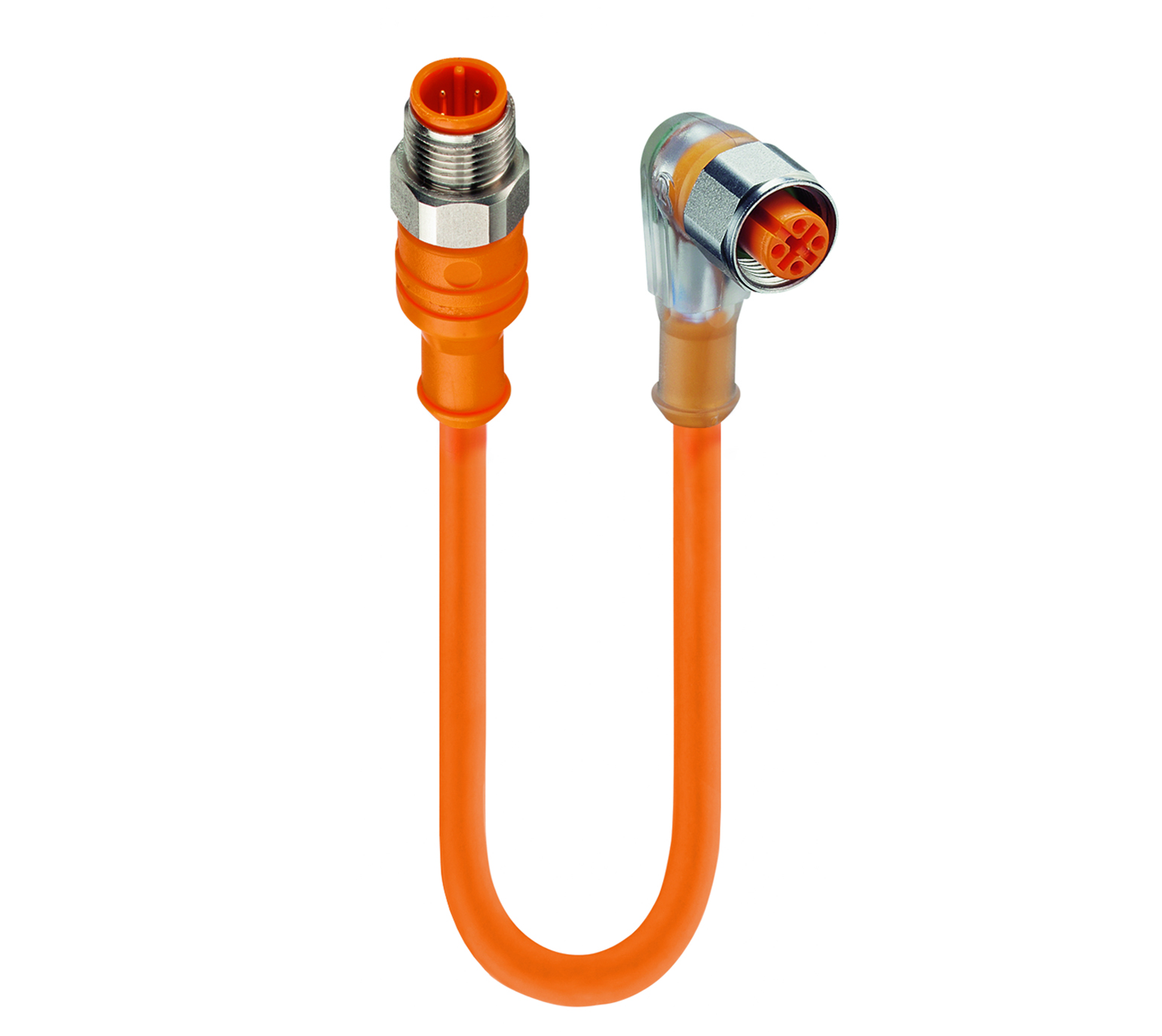

传感器/执行器双端线组：公头直型 A 编码橙色 4 针 M12 F&B (PVC) 连接器，转母头弯型 A 编码透明 4 针 M12 F&B (PVC) 连接器，带 3 个 LED (PNP)，10-30 V DC，4 A；PVC 橙色电缆，4 线，0.25 mm²

传感器/执行器双端线组：公头直型 A 编码橙色 4 针 M12 F&B (PVC) 连接器，转母头弯型 A 编码透明 4 针 M12 F&B (PVC) 连接器，带 3 个 LED (PNP)，10-30 V DC，4 A；PVC 橙色电缆，4 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源
PRST 4-PRKWT/LED P 4-07
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

正面视图 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

产品系列

传感器/执行器连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

30 V

额定冲击电压

0.8 kV

工作电压

10-30 V DC

额定电流

4 A

面 1 产品子系列

M12 F&B（PVC）

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

连接螺钉

引脚数

4

1侧编码

A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 25 °C - + 50 °C

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

PVC

触点载体颜色

橙色

成型主体材料

PVC

成型主体颜色

橙色

连接件材料

不锈钢

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

注

请勿在施加负载时连接或断开。

线缆编号

007

导体尺寸

0.25 mm²

电线数量

4

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 1 百万

导体材料

铜

线缆护套材料

PVC

线缆护套颜色

橙色

线缆直径D

ø 5.0 ± 0.2 毫米

电线绝缘材料

PVC

绝缘线径

ø1.35 mm

环境温度（固定安装）

- 40 °C - + 90 °C （UL： + 80 °C）

环境温度（活动安装）

+ 5 °C - + 90 °C （UL： + 80 °C）

环境温度（拖链安装）

+ 5 °C - + 60 °C

UL线缆类型

AWM: 2464

阻燃等级（线缆护套）

DIN EN 60332-1-2，VDE 0482-332-1-2，IEC 60332-1-2，UL VW-1

线缆特性

不含漆浸润干扰物质；不含硅胶

面 2 产品子系列

M12 F&B（PVC）

第 2 面接触类型/性别

母头

连接器设计，第 2 面

斜角

附件类型，侧面 2

连接螺母

引脚数，第 2 侧

4

编码，第 2 面

A

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 10^9 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 25 °C - + 50 °C

防护等级/IP 等级，侧面 2**

IP65、IP67

设计标准，第 2 面

IEC 61076-2-101

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

III类，依据DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锡

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

PVC

联系人颜色，第 2 面

橙色

模制主体材料，侧面 2

PVC

模压机身颜色，第 2 面

透明

附件材料，第 2 面

不锈钢

O 形圈材料，第 2 侧

EPDM, 黑色

功能指示器，第 2 侧

3 个 LED（PNP）

紧固扭矩（附件），第 2 侧

M 12x1：（50-60）Ncm，手紧

RoHS合规

是

耐油性

良好的耐化学性和耐油性

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额


Report An Error

零件编号

货号 商品描述 线缆长度
108040 PRST 4-PRKWT/LED P 4-07/10 M 10 m
28719 PRST 4-PRKWT/LED P 4-07/2 M 2 m
28720 PRST 4-PRKWT/LED P 4-07/5 M 5 m
