产品编号: RKT 3U-226

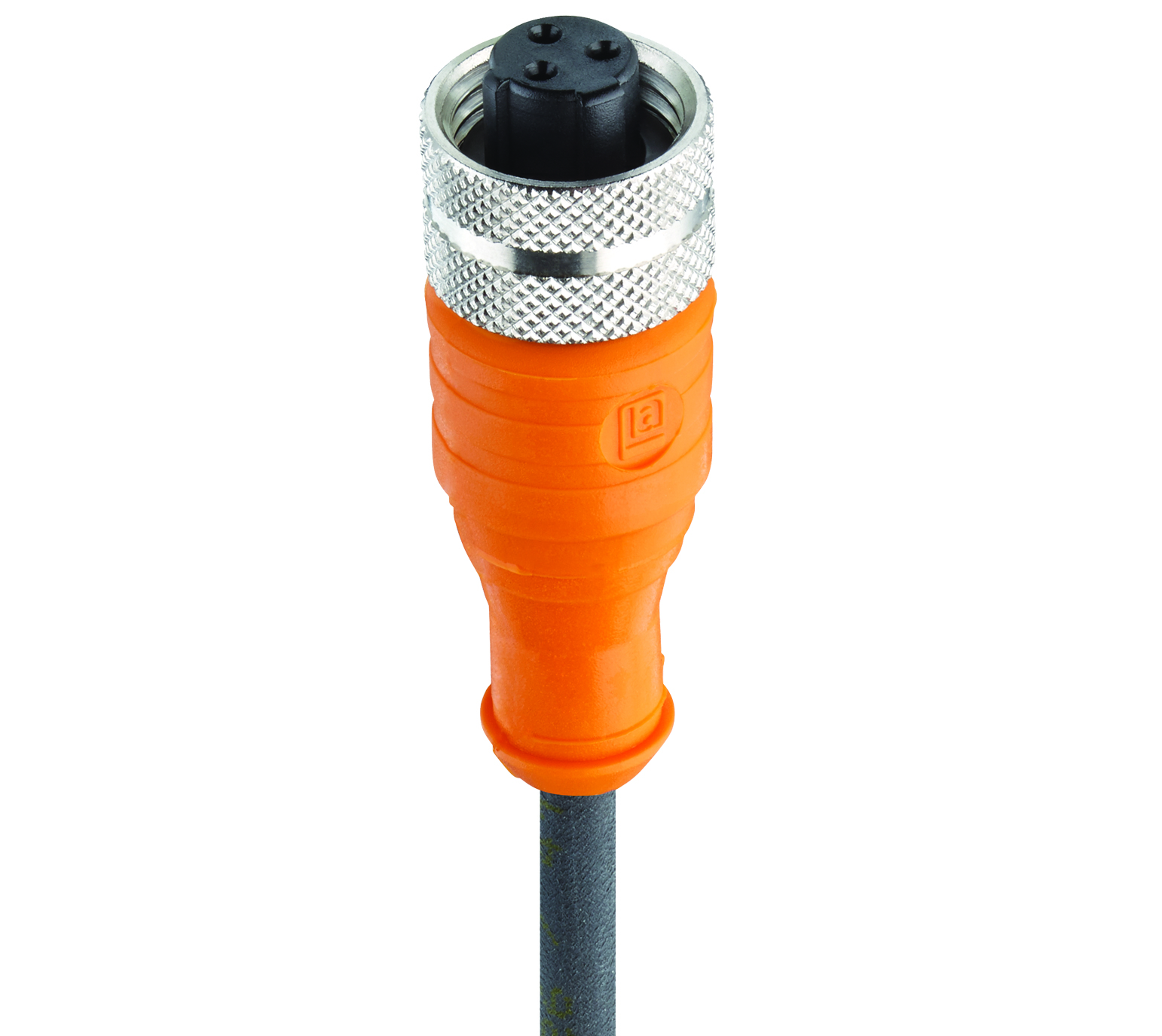

1/2"-20UNF-2B 传感器/执行器单端线组：母头，直型，3 针，U 型编码，橙色主体，230 V AC/DC，4 A；PUR 黑色电缆，3 线，0.50 mm²

1/2"-20UNF-2B 传感器/执行器单端线组：母头，直型，3 针，U 型编码，橙色主体，230 V AC/DC，4 A；PUR 黑色电缆，3 线，0.50 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RKT 3U-226
  • RKT 3U-226
1 的 1

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3
green-yellow brown blue

产品系列

传感器/执行器连接器

面 1 产品子系列

1/2"-20UNF-2B

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

3

1侧编码

U（1/2"-20UNF-2B）

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

250 V

额定电压（UL）

250 V AC

额定冲击电压

2.5 kV

工作电压

230 V AC/DC

额定电流

4 A

额定电流（UL）*

4 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

工作温度（UL）

最大 + 50 °C

防护等级/IP等级**

IP65、IP67、IP69K

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

II符合DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

TPU

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

橙色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

垫圈材质

FKM

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

226

导体尺寸

0.5 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 5 米

（扭转）次数

5M@ ± 360 °/1m

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

ø 4.6 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø1.50 mm

环境温度（固定安装）

- 50 °C - + 105 °C （UL： + 80 °C）

环境温度（活动安装）

- 25 °C - + 105 °C （UL： + 80 °C）

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 50265-2-2、VDE 0482-265-2-2、IEC 60332-2-2、CSA FT2

线缆特性

良好的抗微生物性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；冷挠曲性；不含漆浸润干扰物质

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

无卤

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

更新和修订

修订编号：0.72 修订日期：06-30-2023

更新和修订

修订编号：0.72 修订日期：06-30-2023


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
54204 RKT 3U-226/5 M 5 m 4 A
76347 RKT 3U-226/10 M 10 m 4 A
91183 RKT 3U-226/2 M 2 m 4 A
10519 RKT 3U-226/25 M 25 m 4 A
