产品编号: RKT 4-3B-19

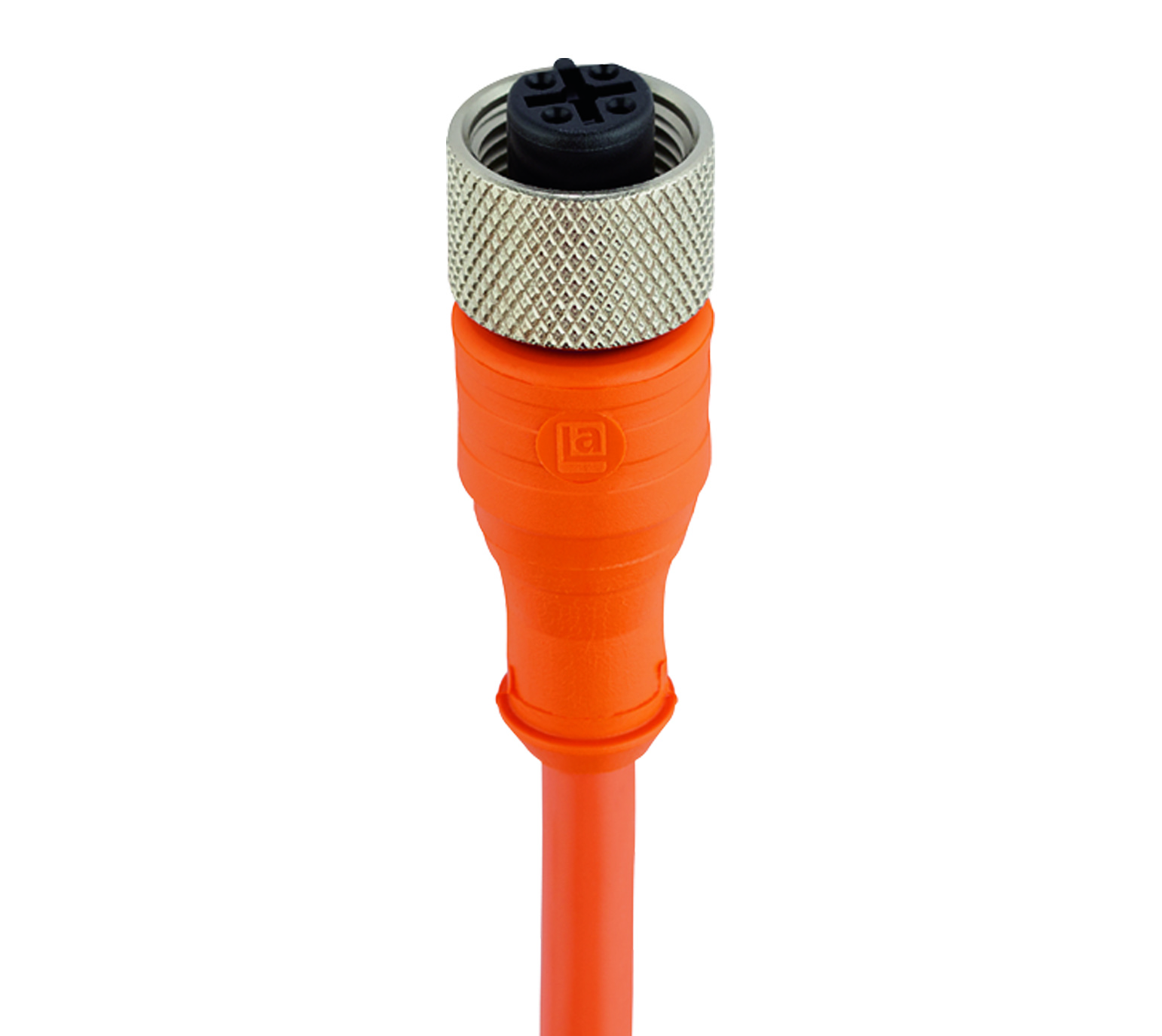

M12 标准传感器/执行器单端线组：母头，直型，4 针，B 编码，橙色主体，50 V AC / 60 V DC，4 A；PVC 橙色电缆，3 线，0.50 mm²

M12 标准传感器/执行器单端线组：母头，直型，4 针，B 编码，橙色主体，50 V AC / 60 V DC，4 A；PVC 橙色电缆，3 线，0.50 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RKT 4-3B-19
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5
black blue n.c. green-yellow n.c.

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

4

1侧编码

B

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

60 V

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

引脚分配与 IEC 61076-2-101 和 IEC 61140 不同

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

TPU

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

橙色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

O形圈材料

FKM，绿色

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

019

导体尺寸

0.5 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

PVC 43 级

线缆护套颜色

橙色

线缆直径D

ø 5.5 ± 0.2 毫米

电线绝缘材料

PVC 43 级

绝缘线径

ø1.60 mm

环境温度（固定安装）

- 40 °C - + 90 °C

环境温度（活动安装）

+ 5 °C - + 90 °C

UL线缆类型

AWM: 2654

阻燃等级（线缆护套）

DIN EN 60332-1-2，VDE 0482-332-1-2，IEC 60332-1-2，UL VW-1

线缆特性

LABS - 不含漆浸润干扰物质；不含硅胶

RoHS合规

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

更新和修订

版本号：0.81 版本日期：02-20-2026

更新和修订

版本号：0.81 版本日期：02-20-2026


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
15738 RKT 4-3B-19/2 M 2 m 4 A
