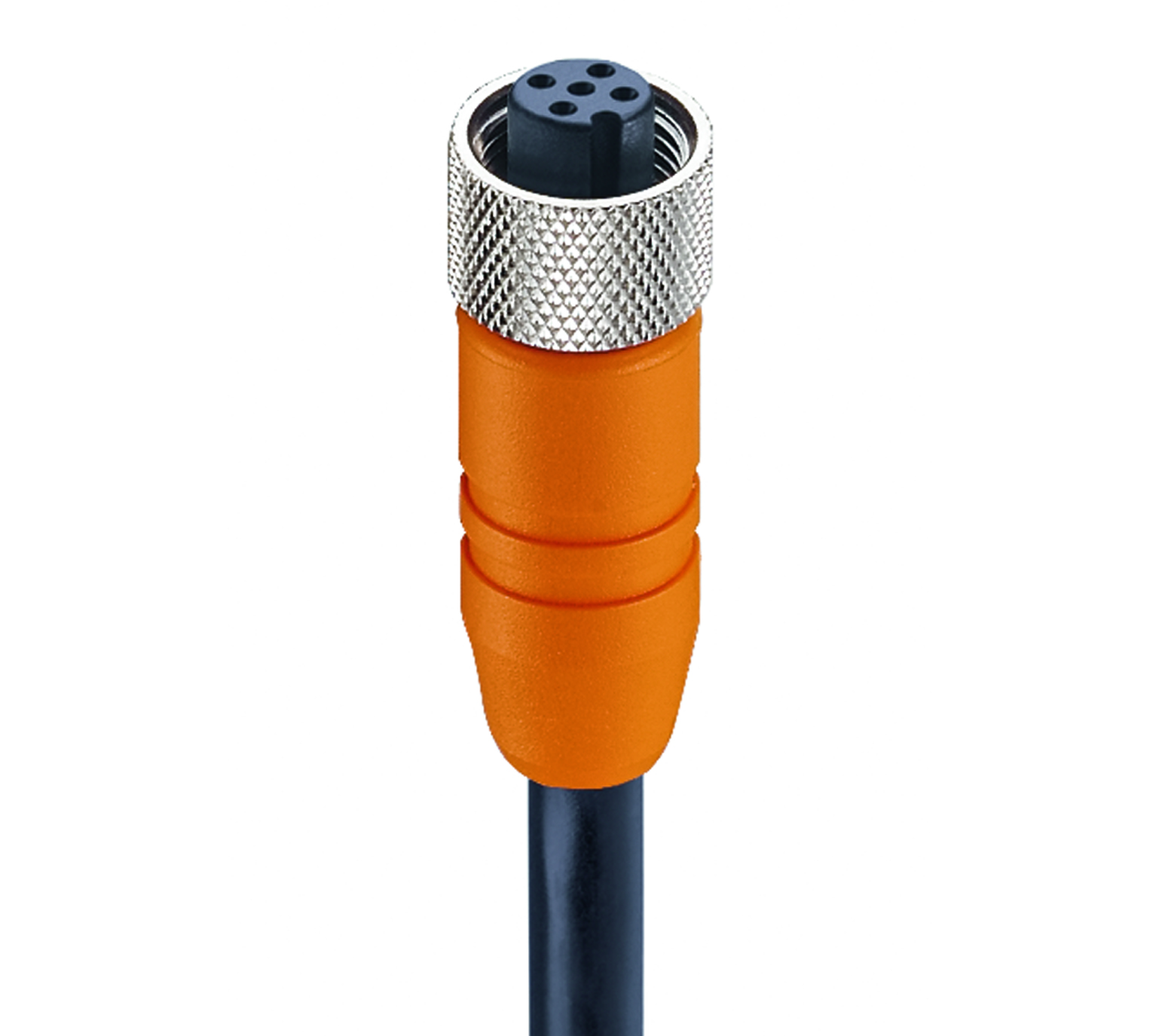

产品编号: RKTS 5-298

M12 标准传感器/执行器单端线缆：母头，直型，5 针，A 编码，屏蔽，橙色主体，50 V AC / 60 V DC，4 A；PUR 黑色线缆，5 线，0.34 mm²

M12 标准传感器/执行器单端线缆：母头，直型，5 针，A 编码，屏蔽，橙色主体，50 V AC / 60 V DC，4 A；PUR 黑色线缆，5 线，0.34 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RKTS 5-298
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5
brown white blue black grey

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

5

1侧编码

A

屏蔽类型

屏蔽

连接类型

连接螺母

额定电压

60 V

额定电压（UL）

250 V AC

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

额定电流（UL）*

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

工作温度（UL）

最大 + 50 °C

防护等级/IP等级**

IP65、IP67、IP69K

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PA

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPU

成型主体颜色

橙色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

屏蔽材料

铜锌，镀锡

O形圈材料

FKM，绿色

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

298

导体尺寸

0.34 mm²

电线数量

5

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

ø 5.85 ± 0.15 毫米

电线绝缘材料

PP

绝缘线径

ø1.30 mm

整体屏蔽（线缆）

金属丝网

环境温度（固定安装）

- 50 °C - + 80 °C

环境温度（活动安装）

- 25 °C - + 80 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2

线缆特性

良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；LABS - 不含漆浸润干扰物质；低温韧性

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

更新和修订

版本号：0.74 版本日期：02-20-2026

更新和修订

版本号：0.74 版本日期：02-20-2026


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
455 RKTS 5-298/60 M 60 m 4 A
49230 RKTS 5-298/10 M 10 m 4 A
49231 RKTS 5-298/2 M 2 m 4 A
49232 RKTS 5-298/5 M 5 m 4 A
49236 RKTS 5-298/20 M 20 m 4 A
51248 RKTS 5-298/15 M 15 m 4 A
61632 RKTS 5-298/1 M 1 m 4 A
79736 RKTS 5-298/30 M 30 m 4 A
86910 RKTS 5-298/6 M 6 m 4 A
88011 RKTS 5-298/25 M 25 m 4 A
934637551 RKTS 5-298/40 M 40 m 4 A
75193 RKTS 5-298/1,5 M 1.5 m 4 A
934637814 RKTS 5-298/3 M 3 m 4 A
6127 RKTS 5-298/50 M 50 m 4 A
19645 RKTS 5-298/7 M 7 m 4 A
600003932 RKTS 5-298/5 M 5 m 4 A
600003995 RKTS 5-298/10 M 10 m 4 A
600004064 RKTS 5-298/30 M 30 m 4 A
600004114 RKTS 5-298/2 M 2 m 4 A
23566 RKTS 5-298/2,25 M 4 A
13085 RKTS 5-298/0,6 M 4 A
18982 RKTS 5-298/200 M 4 A
18981 RKTS 5-298/150 M 4 A
