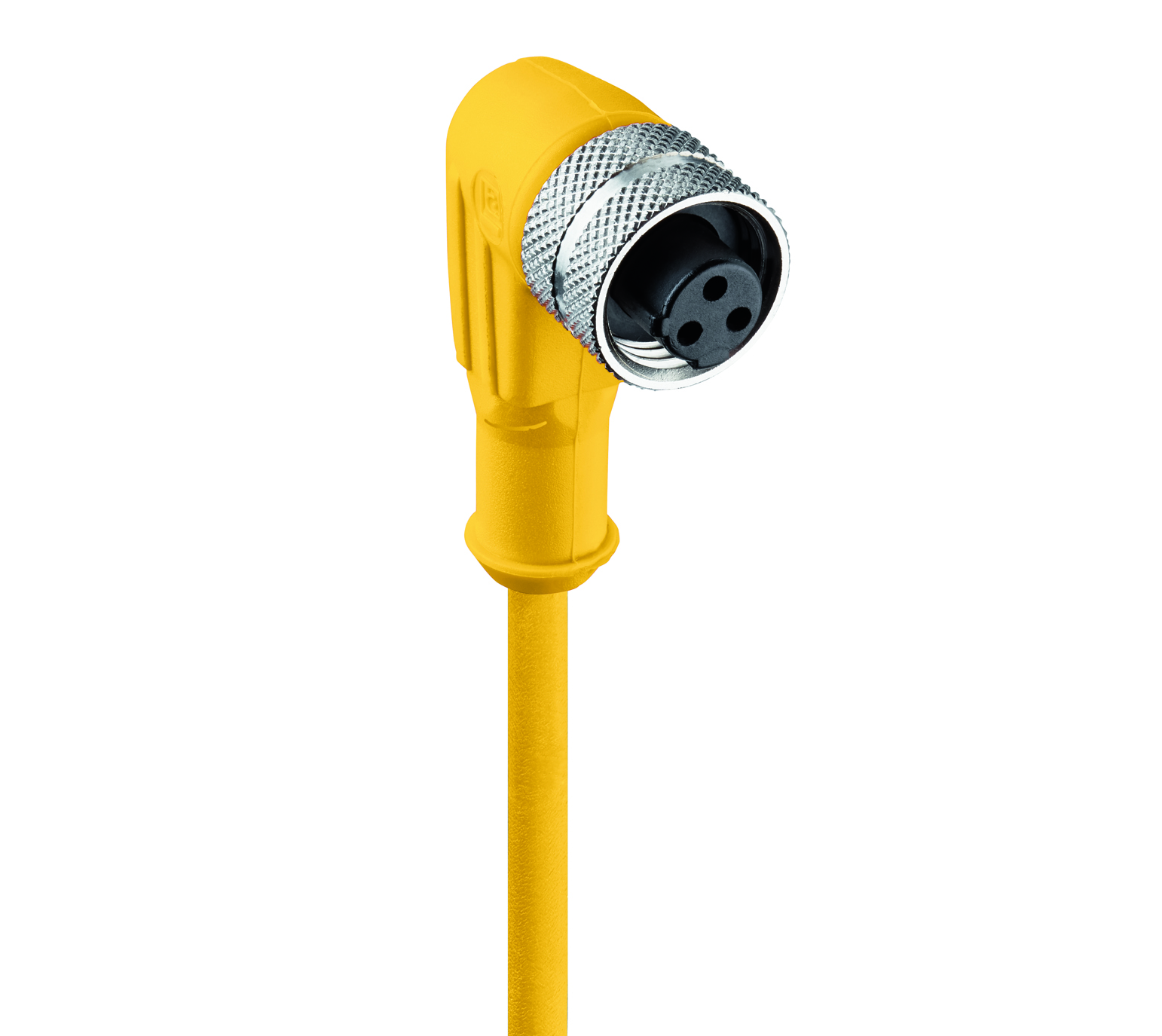

产品编号: RKWT 3U-18

1/2"-20UNF-2B 传感器/执行器单端线组：母头，弯角，3 针，U 型编码，黄色主体，230 V AC/DC，4 A；PVC 黄色电缆，3 线，0.38 mm²

1/2"-20UNF-2B 传感器/执行器单端线组：母头，弯角，3 针，U 型编码，黄色主体，230 V AC/DC，4 A；PVC 黄色电缆，3 线，0.38 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RKWT 3U-18
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3
green red-black red-white

产品系列

传感器/执行器连接器

面 1 产品子系列

1/2"-20UNF-2B

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

斜角

引脚数

3

1侧编码

U（1/2"-20UNF-2B）

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

250 V

额定电压（UL）

250 V AC

额定冲击电压

2.5 kV

工作电压

230 V AC/DC

额定电流

4 A

额定电流（UL）*

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

工作温度（UL）

最大 + 50 °C

防护等级/IP等级**

IP65、IP67

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

II符合DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

TPU

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

黄色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

垫圈材质

FKM

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

018

导体尺寸

0.38 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

PVC 43 级

线缆护套颜色

黄色

线缆直径D

ø 5.0 ± 0.2 毫米

电线绝缘材料

PVC 43 级

绝缘线径

ø1.50 mm

环境温度（固定安装）

- 40 °C - + 90 °C

环境温度（活动安装）

+ 5 °C - + 90 °C

UL线缆类型

AWM: 2654

阻燃等级（线缆护套）

DIN EN 60332-1-2，VDE 0482-332-1-2，IEC 60332-1-2，UL VW-1

线缆特性

LABS - 不含漆浸润干扰物质；不含硅胶

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

产品特性

非常出色的抗振动和抗冲击性

更新和修订

版本号：0.41 版本日期：02-20-2026

更新和修订

版本号：0.41 版本日期：02-20-2026


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
11432 RKWT 3U-18/10 M 10 m 4 A
11433 RKWT 3U-18/2 M 2 m 4 A
11434 RKWT 3U-18/5 M 5 m 4 A
