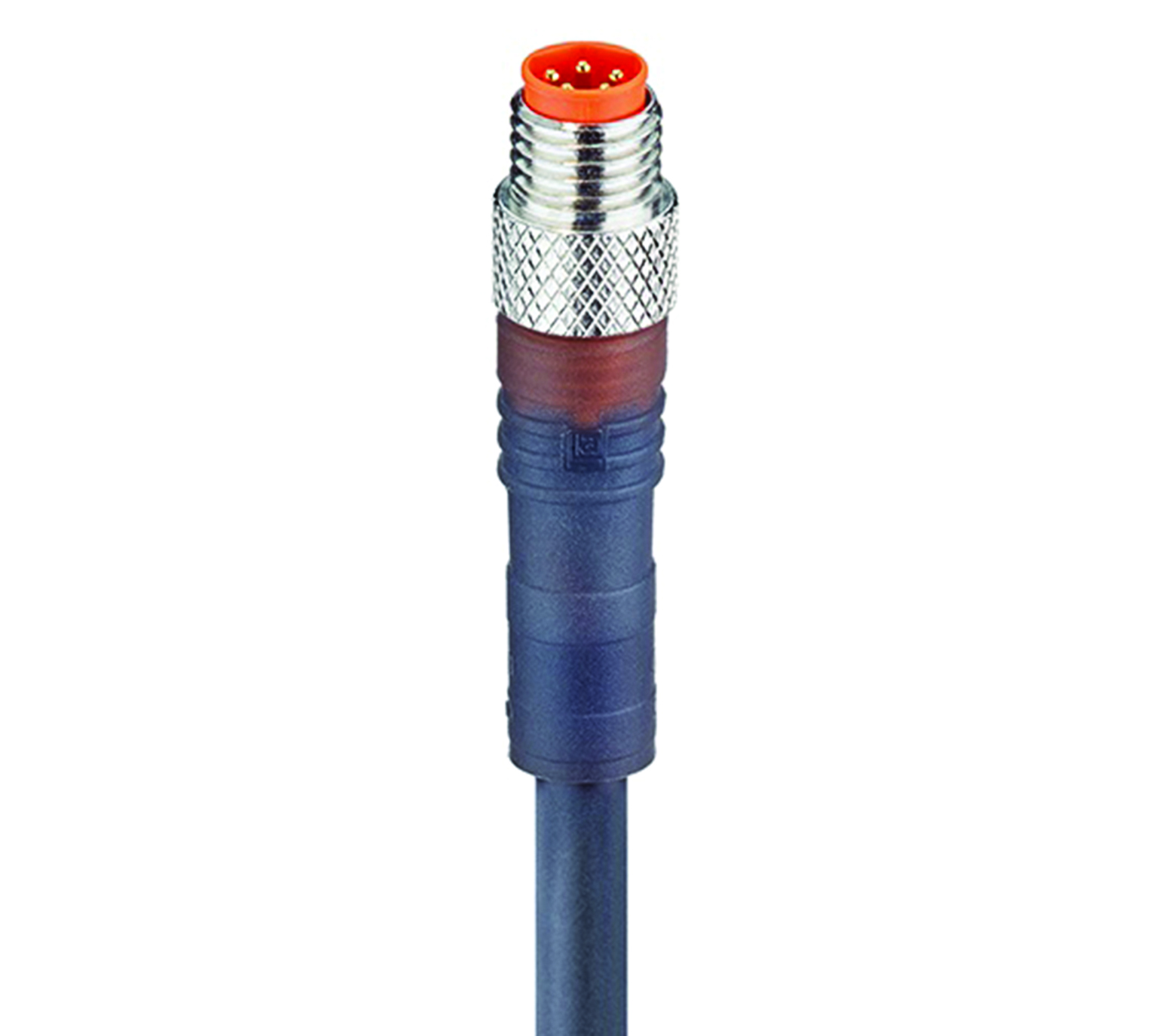

产品编号: RSMV 5-293

M8 标准传感器/执行器单端线组：公头，直型，5 针，B 编码，半透明主体，50 V AC / 60 V DC，4 A；PUR 黑色电缆，5 线，0.34 mm²

M8 标准传感器/执行器单端线组：公头，直型，5 针，B 编码，半透明主体，50 V AC / 60 V DC，4 A；PUR 黑色电缆，5 线，0.34 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RSMV 5-293
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5
brown white blue black grey

产品系列

传感器/执行器连接器

面 1 产品子系列

M8 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

5

1侧编码

B

屏蔽类型

无屏蔽

连接类型

连接螺钉

额定电压

60 V

额定电压（UL）

30 V AC/DC

额定冲击电压

0.8 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

额定电流（UL）*

3 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

工作温度（UL）

最大 + 75 °C

防护等级/IP等级**

IP65、IP67、IP69K

第 1 面设计标准

IEC 61076-2-104

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

II符合DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

PA 66 GF

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPU

成型主体颜色

半透明

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

M 8x1：30 Ncm，手紧

线缆编号

293

导体尺寸

0.34 mm²

电线数量

5

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 5 米

（扭转）次数

˃ 5 米 @ ± 360 °/1 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色哑光类似RAL 9005

线缆直径D

ø 5.0 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø 1.30 ± 0.10 毫米

环境温度（固定安装）

- 50 °C - + 90 °C （UL： + 80 °C）

环境温度（活动安装）

- 25 °C - + 90 °C （UL： + 80 °C）

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2

线缆特性

良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；不含漆浸润干扰物质；低温韧性

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
934843007 RSMV 5-293/2 M 2 m
934843008 RSMV 5-293/5 M 5 m
934843009 RSMV 5-293/10 M 10 m
934843010 RSMV 5-293/15 M 15 m
934843011 RSMV 5-293/20 M 20 m
934843012 RSMV 5-293/25 M 25 m
