产品编号: RST 12-RKT 12-346

传感器/执行器双端连接线：公头直型 A 编码半透明 12 针 M12 标准连接器，母头直型 A 编码半透明 12 针 M12 标准连接器，30 V AC/DC，1.5 A；PUR 黑色电缆，12 线，0.25 mm²

传感器/执行器双端连接线：公头直型 A 编码半透明 12 针 M12 标准连接器，母头直型 A 编码半透明 12 针 M12 标准连接器，30 V AC/DC，1.5 A；PUR 黑色电缆，12 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源

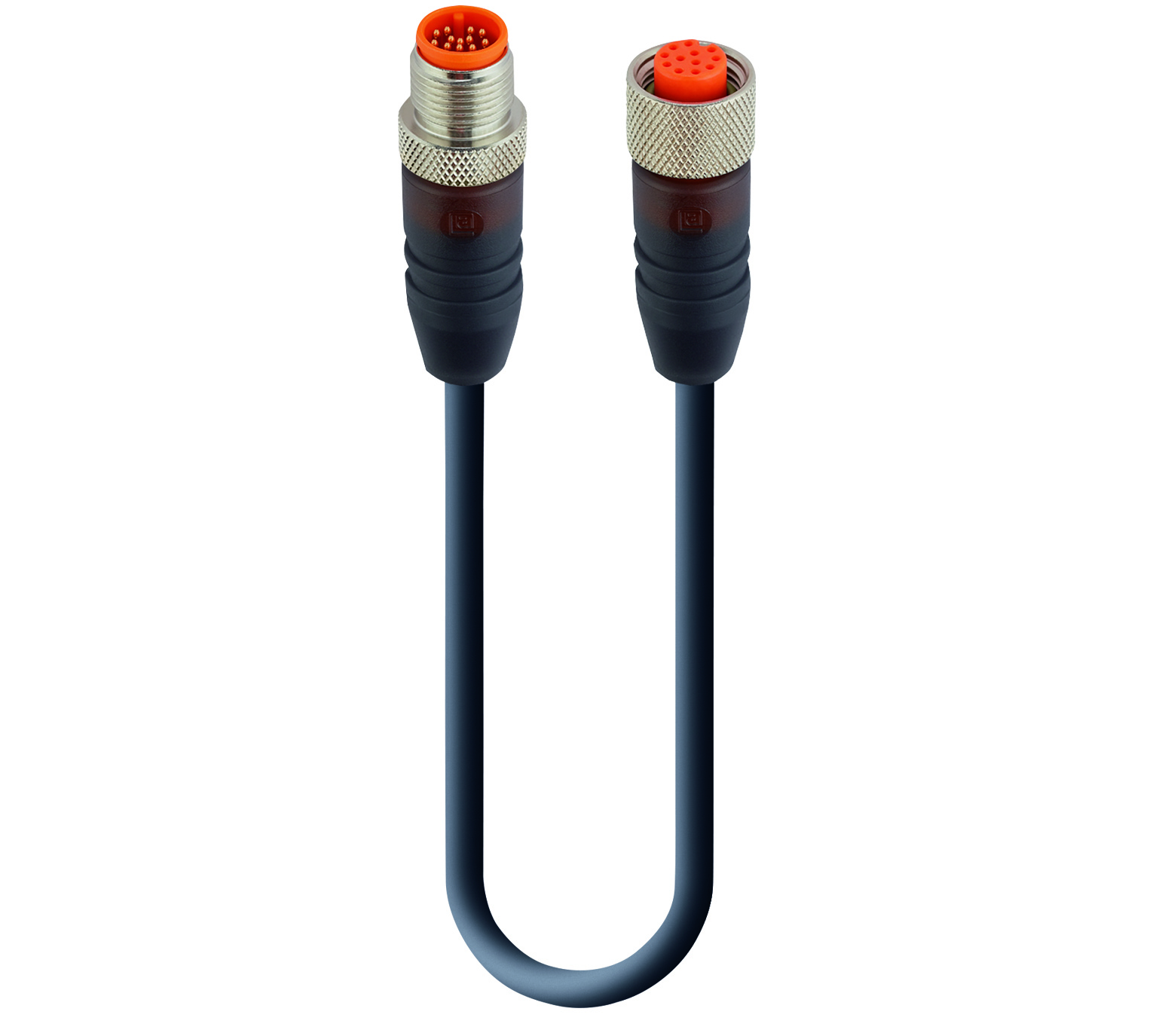

RST 12-RKT 12-346
  • RST 12-RKT 12-346
1 的 1

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12
brown blue white green pink yellow black grey red purple grey-pink red-blue

正面视图 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12
brown blue white green pink yellow black grey red purple grey-pink red-blue

产品系列

传感器/执行器连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

30 V

额定冲击电压

0.8 kV

工作电压

30 V AC/DC

额定电流

1.5 A

面 1 产品子系列

M12 标准

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

连接螺钉

引脚数

12

1侧编码

A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 25 °C - + 90 °C

防护等级/IP等级**

IP65、IP67

设计标准

IEC 61076-2-101

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

PBT

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

半透明

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

注

请勿在施加负载时连接或断开。

线缆编号

346

导体尺寸

0.25 mm²

电线数量

12

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色哑光类似RAL 9005

线缆直径D

ø 6.40 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø 1.20 ± 0.05 毫米

环境温度（固定安装）

- 50 °C - + 80 °C

环境温度（活动安装）

- 25 °C - + 80 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2

线缆特性

良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；LABS - 不含漆浸润干扰物质；低温韧性

面 2 产品子系列

M12 标准

第 2 面接触类型/性别

母头

连接器设计，第 2 面

直形

附件类型，侧面 2

连接螺母

引脚数，第 2 侧

12

编码，第 2 面

A

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 10^9 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 25 °C - + 90 °C

防护等级/IP 等级，侧面 2**

IP65、IP67

设计标准，第 2 面

IEC 61076-2-101

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

III类，依据DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锌

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

PBT

联系人颜色，第 2 面

橙色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

TPU

模压机身颜色，第 2 面

半透明

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

铜锌

附件电镀，侧面 2

镀镍

O 形圈材料，第 2 侧

FKM，绿色

紧固扭矩（附件），第 2 侧

M 12x1：（50-60）Ncm，手紧

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

耐油性

良好的耐化学性和耐油性

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额


Report An Error

零件编号

货号 商品描述 线缆长度
9272 RST 12-RKT 12-346/0,6 M 0.6 m
934637017 RST 12-RKT 12-346/10 M 10 m
105882 RST 12-RKT 12-346/2 M 2 m
22555 RST 12-RKT 12-346/20 M 20 m
934636311 RST 12-RKT 12-346/3 M 3 m
106316 RST 12-RKT 12-346/5 M 5 m
25716 RST 12-RKT 12-346/0,5 M
20911 RST 12-RKT 12-346/0,65 M
25718 RST 12-RKT 12-346/6 M
8104 RST 12-RKT 12-346/1 M
30993 RST 12-RKT 12-346/1,5 M
