| 引脚1 | 引脚2 | 引脚3 | 引脚4 | 引脚5 |
|---|---|---|---|---|
| 棕色 | 白色 | 蓝色 | 黑色 | 绿/黄 |
| 引脚1 | 引脚2 | 引脚3 | 引脚4 | 引脚5 |
|---|---|---|---|---|
| 棕色 | 白色 | 蓝色 | 黑色 | 绿/黄 |
|
产品系列 |
传感器/执行器连接器 |
|---|---|
|
连接器类型 |
预铸线，双端 |
|
屏蔽 |
无屏蔽 |
|
额定电压 |
60 V |
|
额定电压（UL） |
30 V AC/DC |
|
额定冲击电压 |
1.5 kV |
|
工作电压 |
50 V AC / 60 V DC |
|
额定电流* |
4 A |
|
额定电流（UL）* |
4 A |
|
产品子系列 |
M12标准 |
|---|---|
|
触点类型/公母 |
公头 |
|
连接器设计 |
直形 |
|
连接类型 |
连接螺钉 |
|
引脚数 |
5 |
|
编码 |
A |
|
接触电阻 |
≤ 10 mOhm |
|
绝缘电阻 |
˃ 10^9 Ohm |
|
插拔次数 |
≤ 100 |
|
环境温度（运行）* |
- 40 °C - + 90 °C |
|
工作温度（UL） |
最高+ 50 °C |
|
防护等级/IP等级** |
IP65，IP67，IP68 (1 m / 24 h)，IP69K |
|
设计标准 |
IEC 61076-2-101 |
|
污染等级 |
3级，依据DIN EN 60664-1（VDE 0110-1） |
|
过压类别 |
III类，依据DIN EN 60664-1 (VDE 0110-1) |
|
触点基材 |
铜锡 |
|
触点镀层 |
铜/金 |
|
触点载体材料 |
TPU-GF |
|
触点载体颜色 |
橙色 |
|
阻燃等级（触点载体） |
UL 94 HB |
|
成型主体材料 |
TPU |
|
成型主体颜色 |
半透明 |
|
阻燃等级（成型主体） |
UL 94 HB |
|
连接件材料 |
铜锌 |
|
连接件镀层 |
镀镍 |
|
紧固扭矩（连接件） |
M 12x1: (50-60) Ncm，手动紧固 |
|
注 |
请勿在施加负载时连接或断开。 |
|
线缆编号 |
228 |
|---|---|
|
导体尺寸 |
0.5mm² |
|
电线数量 |
5 |
|
最小弯曲半径（固定安装） |
˃ 5 x D |
|
最小弯曲半径（活动安装） |
˃ 10 x D |
|
弯曲次数 |
˃ 500万 |
|
（扭转）次数 |
˃ ± 360 °/1 m条件下500万次 |
|
导体材料 |
铜 |
|
线缆护套材料 |
PUR |
|
线缆护套颜色 |
黑色哑光类似RAL 9005 |
|
线缆直径D |
ø 5.40 ± 0.20 mm |
|
电线绝缘材料 |
PP |
|
绝缘线径 |
ø 1.50 ± 0.05 mm |
|
环境温度（固定安装） |
- 50 °C - + 105 °C（UL: + 80 °C） |
|
环境温度（活动安装） |
- 25 °C - + 105 °C（UL: + 80 °C） |
|
环境温度（拖链安装） |
- 25 °C - + 60 °C |
|
UL线缆类型 |
AWM: 20549 |
|
阻燃等级（线缆护套） |
DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2 |
|
线缆特性 |
良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；不含漆浸润干扰物质；低温韧性 |
|
2侧产品子系列 |
M12标准 |
|---|---|
|
2侧接触类型/公母 |
母头 |
|
2侧连接器设计 |
斜角 |
|
2侧连接件类型 |
连接螺母 |
|
2侧引脚数 |
5 |
|
2侧编码 |
A |
|
2侧接触电阻 |
≤ 10 mOhm |
|
2侧绝缘电阻 |
˃ 10^9 Ohm |
|
2侧插拔次数 |
≤ 100 |
|
2侧环境温度（运行）* |
- 40 °C - + 90 °C |
|
2侧工作温度（UL） |
最高+ 50 °C |
|
2侧防护等级/IP等级** |
IP65，IP67，IP68 (1 m / 24 h)，IP69K |
|
2侧设计标准 |
IEC 61076-2-101 |
|
2侧污染等级 |
3级，依据DIN EN 60664-1（VDE 0110-1） |
|
2侧过压类别 |
III类，依据DIN EN 60664-1 (VDE 0110-1) |
|
2侧触点基材 |
铜锡 |
|
2侧触点镀层 |
铜/金 |
|
2侧触点载体材料 |
TPU |
|
2侧触点载体颜色 |
橙色 |
|
2侧阻燃等级（触点载体） |
UL 94 HB |
|
2侧成型主体材料 |
TPU |
|
2侧成型主体颜色 |
半透明 |
|
2侧阻燃等级（成型主体） |
UL 94 HB |
|
2侧连接件材料 |
铜锌 |
|
2侧连接件镀层 |
镀镍 |
|
2侧O形圈材料 |
FKM，绿色 |
|
2侧紧固扭矩（连接件） |
M 12x1: (50-60) Ncm，手动紧固 |
|
UL申请号 |
E315587 |
|---|---|
|
UL |
UL 2238；cURus |
|
RoHS合规 |
是 |
|---|
|
无卤 |
DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1 |
|---|---|
|
耐油性 |
IEC 60811:404 |
|
防护等级/IP等级 注 |
** *仅适用于搭配Hirschmann / Lumberg Automation连接器安装并锁紧时 |
|---|---|
|
注意降额 |
声明降额 |
| 货号 | 商品描述 | 线缆长度 |
|---|---|---|

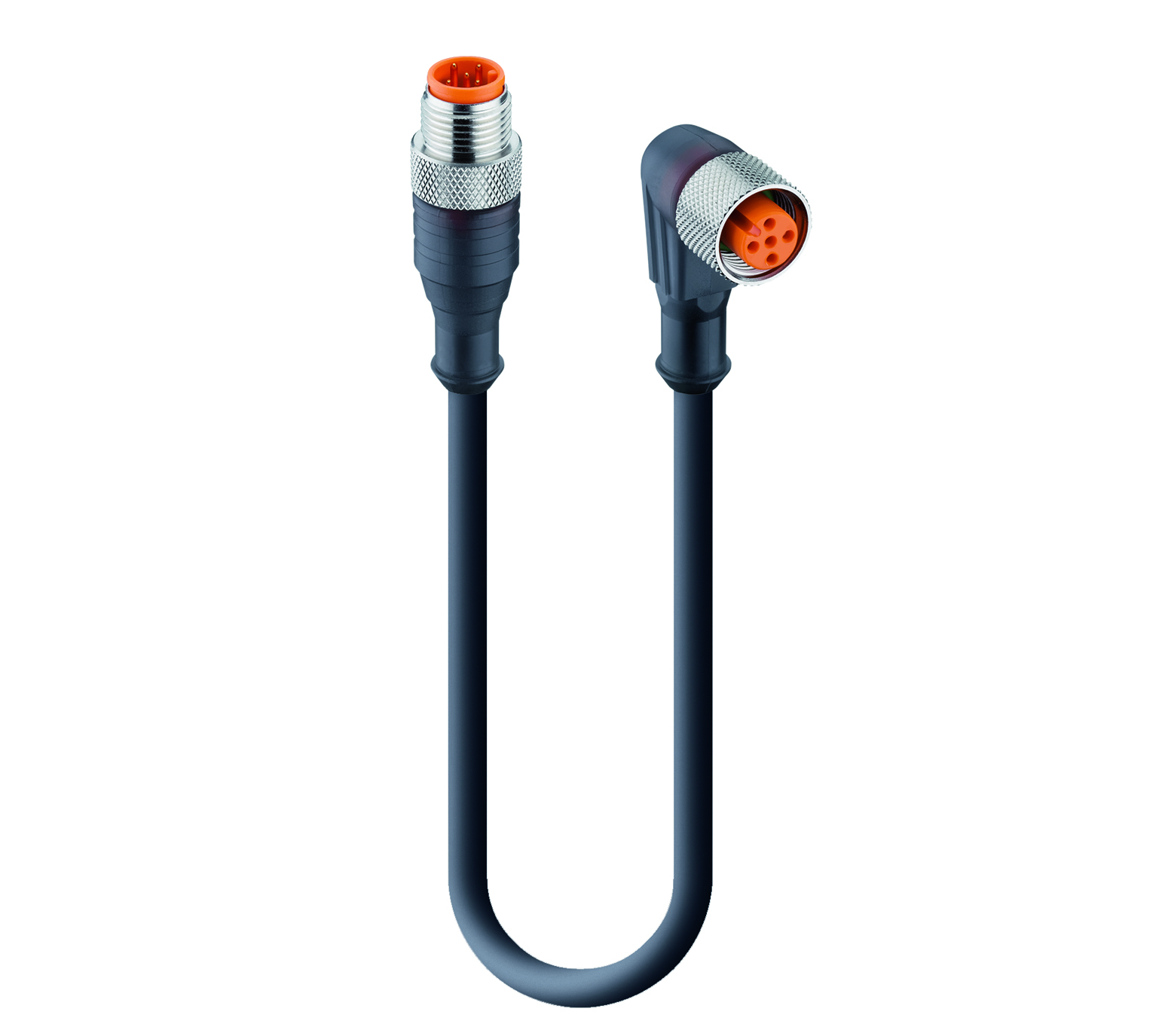

| 1833 | RST 5-RKWT 5-228/7,5 M | 7.5 m |
| 3093 | RST 5-RKWT 5-228/3,5 M | 3.5 m |
| 3095 | RST 5-RKWT 5-228/4 M | 4 m |
| 29497 | RST 5-RKWT 5-228/0,6 M | 0.6 m |
| 29498 | RST 5-RKWT 5-228/1 M | 1 m |
| 29499 | RST 5-RKWT 5-228/2 M | 2 m |
| 29500 | RST 5-RKWT 5-228/8 M | 8 m |
| 29631 | RST 5-RKWT 5-228/0,3 M | 0.3 m |
| 29633 | RST 5-RKWT 5-228/3 M | 3 m |
| 29634 | RST 5-RKWT 5-228/5 M | 5 m |
| 34615 | RST 5-RKWT 5-228/1,5 M | 1.5 m |
| 34616 | RST 5-RKWT 5-228/10 M | 10 m |
| 43917 | RST 5-RKWT 5-228/15 M | 15 m |
| 43918 | RST 5-RKWT 5-228/2,5 M | 2.5 m |
| 934636576 | RST 5-RKWT 5-228/20 M | 20 m |
| 14620 | RST 5-RKWT 5-228/0,9 M | 0.9 m |
| 14621 | RST 5-RKWT 5-228/1,2 M | 1.2 m |
| 9508 | RST 5-RKWT 5-228/30 M | 30 m |
