产品编号: RSTS 8-299

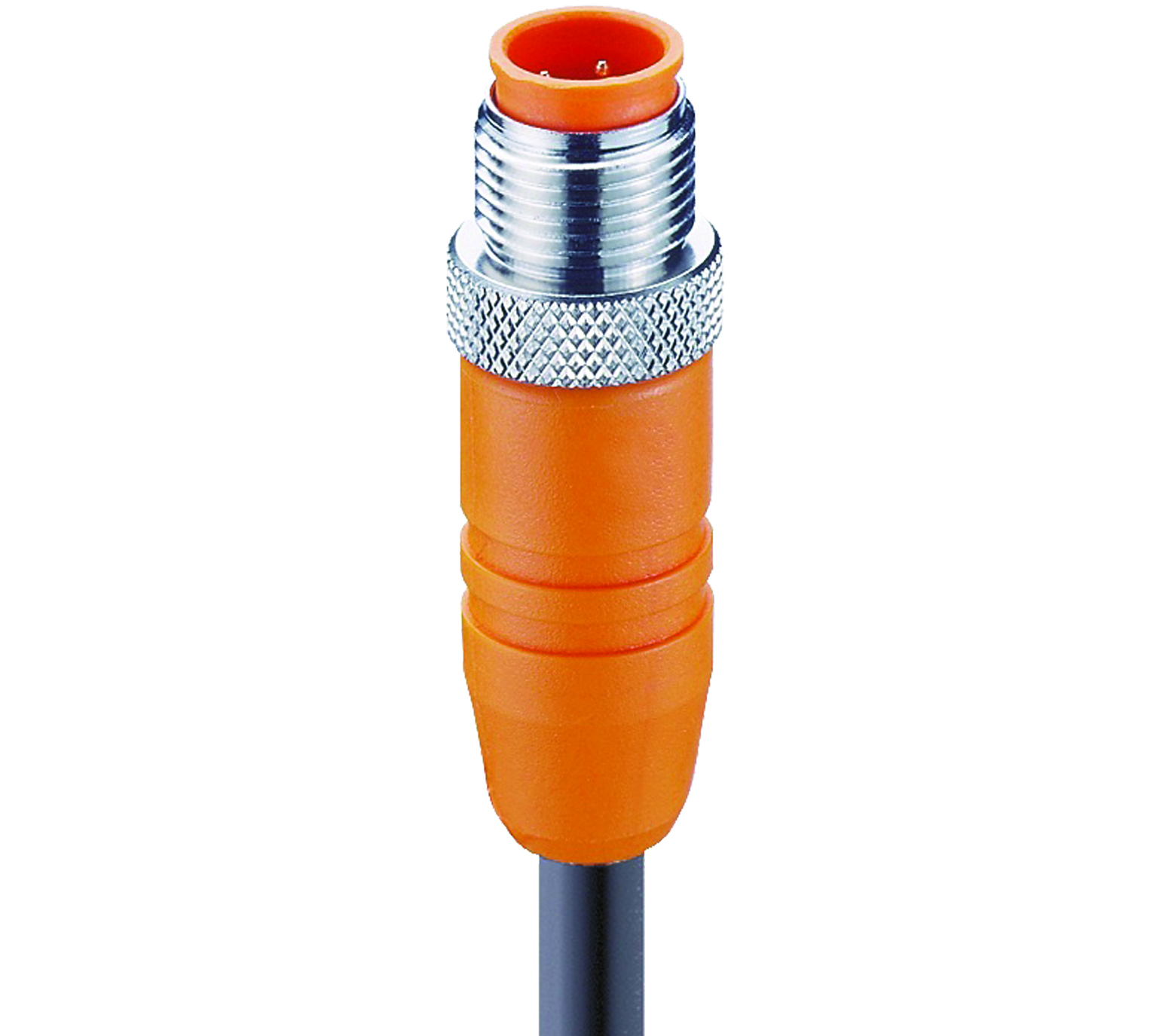

M12 标准传感器/执行器单端线组：公头，直型，8 针，A 编码，屏蔽，橙色主体，30 V AC/DC，2 A；PUR 黑色电缆，8 线，0.25 mm²

M12 标准传感器/执行器单端线组：公头，直型，8 针，A 编码，屏蔽，橙色主体，30 V AC/DC，2 A；PUR 黑色电缆，8 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RSTS 8-299
  • RSTS 8-299
1 的 1

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue red

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

8

1侧编码

A

屏蔽类型

屏蔽

连接类型

连接螺钉

额定电压

30 V

额定电压（UL）

30 V AC/DC

额定冲击电压

0.8 kV

工作电压

30 V AC/DC

额定电流

2 A

额定电流（UL）*

2 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

工作温度（UL）

最大 + 50 °C

防护等级/IP等级**

IP65、IP67、IP69K

设计标准

IEC 61076-2-101

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

TPU-GF

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

橙色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

屏蔽材料

铜锌，镀锡

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

299

导体尺寸

0.25 mm²

电线数量

8

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色哑光类似RAL 9005

线缆直径D

ø6.60 mm

电线绝缘材料

PP

绝缘线径

ø 1.20 ± 0.05 毫米

整体屏蔽（线缆）

金属丝网

环境温度（固定安装）

- 50 °C - + 90 °C （UL： + 80 °C）

环境温度（活动安装）

- 25 °C - + 90 °C （UL： + 80 °C）

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2

线缆特性

良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；低温韧性

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

更新和修订

修订编号：0.66 修订日期：02-03-2025

更新和修订

修订编号：0.66 修订日期：02-03-2025


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
49263 RSTS 8-299/10 M 10 m 2 A
49264 RSTS 8-299/2 M 2 m 2 A
49265 RSTS 8-299/5 M 5 m 2 A
57403 RSTS 8-299/2,7 M 2.7 m 2 A
70888 RSTS 8-299/3 M 3 m 2 A
72941 RSTS 8-299/20 M 20 m 2 A
84124 RSTS 8-299/25 M 25 m 2 A
87113 RSTS 8-299/1 M 1 m 2 A
97869 RSTS 8-299/8,35 M 8.35 m 2 A
97871 RSTS 8-299/0,85 M 0.85 m 2 A
98834 RSTS 8-299/15 M 15 m 2 A
105867 RSTS 8-299/0,6 M 0.6 m 2 A
15245 RSTS 8-299/3,5 M 3.5 m 2 A
19512 RSTS 8-299/1,5 M 2 A
19513 RSTS 8-299/4 M 2 A
