产品编号: RSWT 12-346

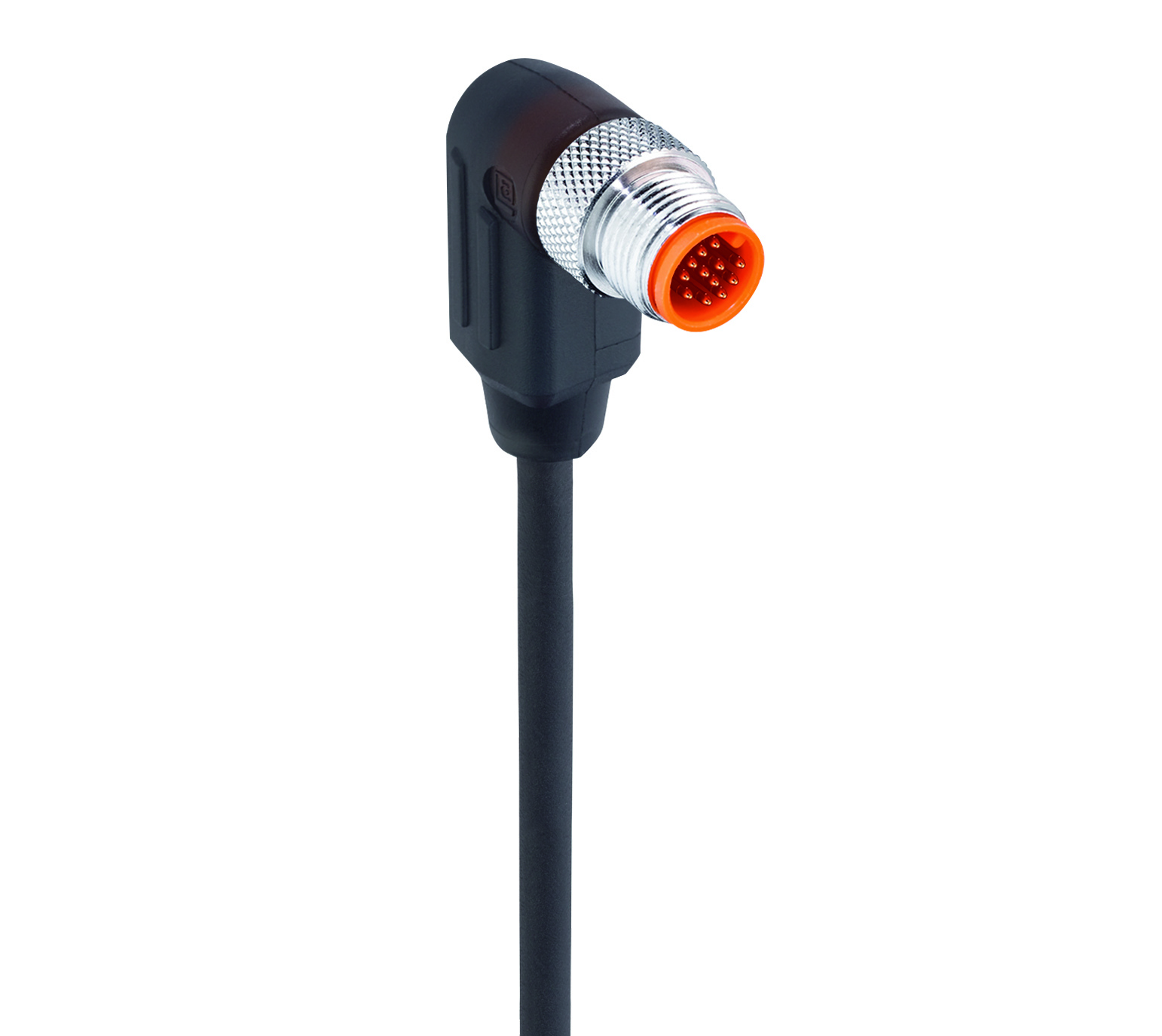

M12 标准传感器/执行器单端线组：公头，弯角，12 针，A 编码，半透明主体，30 V AC/DC，1.5 A；PUR 黑色电缆，12 线，0.25 mm²

M12 标准传感器/执行器单端线组：公头，弯角，12 针，A 编码，半透明主体，30 V AC/DC，1.5 A；PUR 黑色电缆，12 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RSWT 12-346
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12
brown blue white green pink yellow black grey red purple grey-pink red-blue

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

公头

连接器设计

斜角

引脚数

12

1侧编码

A

屏蔽类型

无屏蔽

连接类型

连接螺钉

额定电压

30 V

额定冲击电压

0.8 kV

工作电压

30 V AC/DC

额定电流

1.5 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 25 °C - + 90 °C

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

PBT

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

半透明

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

346

导体尺寸

0.25 mm²

电线数量

12

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色哑光类似RAL 9005

线缆直径D

ø 6.40 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø 1.20 ± 0.05 毫米

环境温度（固定安装）

- 50 °C - + 80 °C

环境温度（活动安装）

- 25 °C - + 80 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2，VDE 0482-332-2-2，IEC 60332-2-2，CSA FT-2

线缆特性

良好的抗菌性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；LABS - 不含漆浸润干扰物质；低温韧性

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

更新和修订

修订号：0.55 修订日期：02-20-2026

更新和修订

修订号：0.55 修订日期：02-20-2026


Report An Error

零件编号

货号 商品描述 线缆长度 额定电流
21571 RSWT 12-346/1 M 1 m 1.5 A
