产品编号: RSWT 4-RKWT 4-602

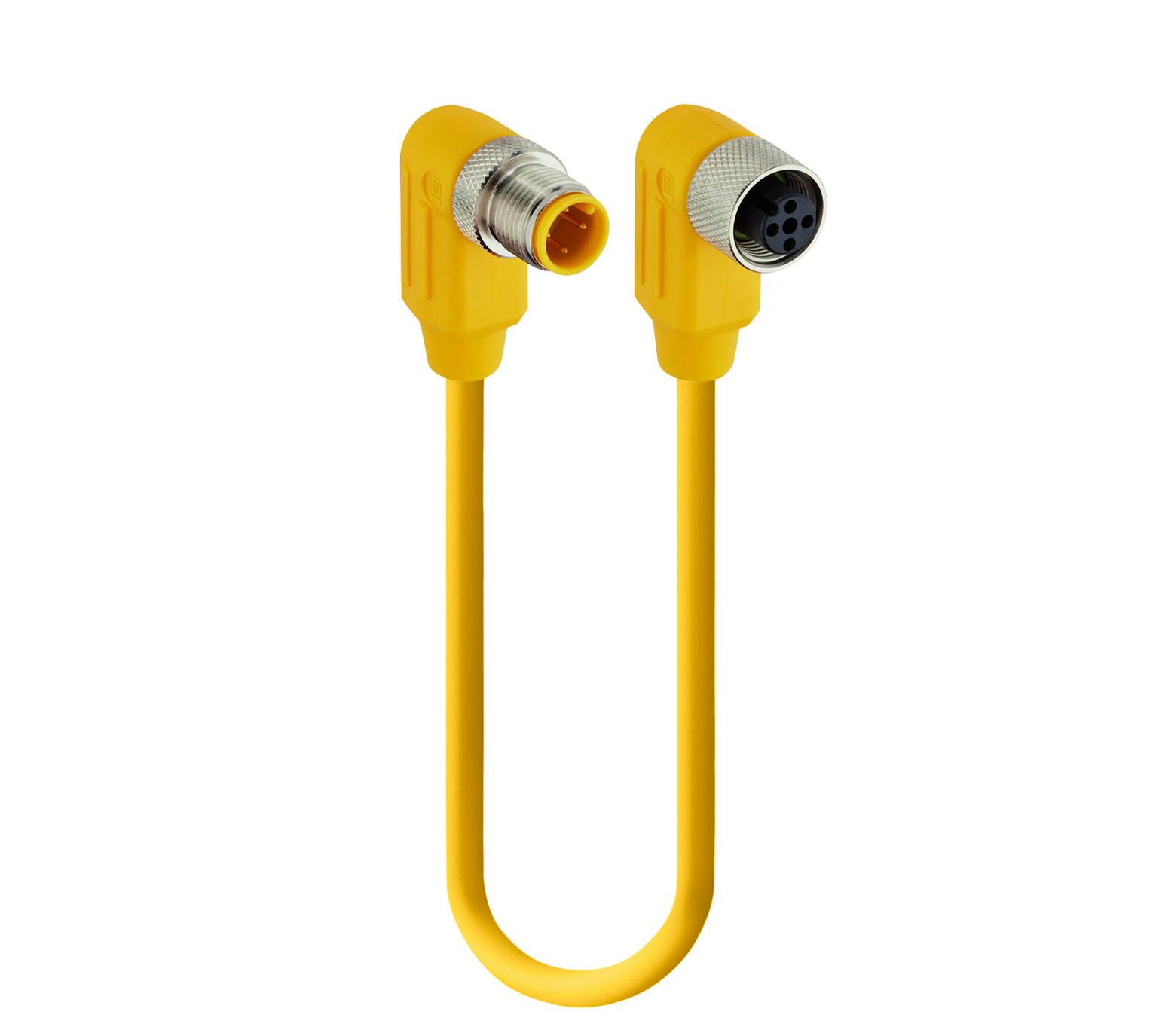

传感器/执行器双端连接线：公头弯角 A 型黄色 4 针 M12 标准连接器，母头弯角 A 型黄色 4 针 M12 标准连接器，230 V AC/DC，4 A；PUR 黄色电缆，4 线，0.824 mm²

传感器/执行器双端连接线：公头弯角 A 型黄色 4 针 M12 标准连接器，母头弯角 A 型黄色 4 针 M12 标准连接器，230 V AC/DC，4 A；PUR 黄色电缆，4 线，0.824 mm²

  • 上架时间:
    全球
  • 状态:
    有源
RSWT 4-RKWT 4-602
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

正面视图 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

产品系列

传感器/执行器连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

250 V

额定冲击电压

2.5 kV

工作电压

230 V AC/DC

额定电流

4 A

面 1 产品子系列

M12 标准

第1面 接触类型/性别

公头

连接器设计

斜角

连接类型

连接螺钉

引脚数

4

1侧编码

A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

防护等级/IP等级**

IP65、IP67、IP68（1 米/24 小时）、IP69K

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

II符合DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

TPU-GF

触点载体颜色

黄色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

黄色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

注

请勿在施加负载时连接或断开。

线缆编号

798

导体尺寸

0.824 mm²

电线数量

4

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黄色哑光近似RAL 1021

线缆直径D

ø 5.85 ± 0.20 毫米

电线绝缘材料

PVC 43 级

绝缘线径

ø 1.80 ± 0.05 毫米

环境温度（固定安装）

- 45 °C - + 80 °C

环境温度（活动安装）

- 20 °C - + 80 °C

阻燃等级（线缆护套）

DIN EN 60332-1-2、VDE 60332-1-2、IEC 60332-1-2、UL-VW1、CSA FT1

线缆特性

不含漆浸润干扰物质;良好的抗菌性和耐水解性;良好的耐化学性和耐油性;排除硅胶;冷度灵活性

面 2 产品子系列

M12 标准

第 2 面接触类型/性别

母头

连接器设计，第 2 面

斜角

附件类型，侧面 2

连接螺母

引脚数，第 2 侧

4

编码，第 2 面

A

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 10^9 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 40 °C - + 90 °C

防护等级/IP 等级，侧面 2**

IP65、IP67、IP68（1 米/24 小时）、IP69K

设计标准，第 2 面

IEC 61076-2-101

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

II符合DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锌

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

TPU

联系人颜色，第 2 面

黑色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

TPU

模压机身颜色，第 2 面

黄色

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

铜锌

附件电镀，侧面 2

镀镍

O 形圈材料，第 2 侧

FKM，绿色

紧固扭矩（附件），第 2 侧

M 12x1：（50-60）Ncm，手紧

RoHS合规

是

耐油性

良好的耐化学性和耐油性

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额


Report An Error

零件编号

货号 商品描述 线缆长度
934637609 RSWT 4-RKWT 4-602/0,6 M 0.6 m
88854 RSWT 4-RKWT 4-602/1 M 1 m
106429 RSWT 4-RKWT 4-602/2 M 2 m
600001923 RSWT 4-RKWT 4-602/0.3M 0.3 m
600001925 RSWT 4-RKWT 4-602/1M 1 m
600001927 RSWT 4-RKWT 4-602/2M 2 m
