产品编号: WRSMV 3-WRKMWV 3-520

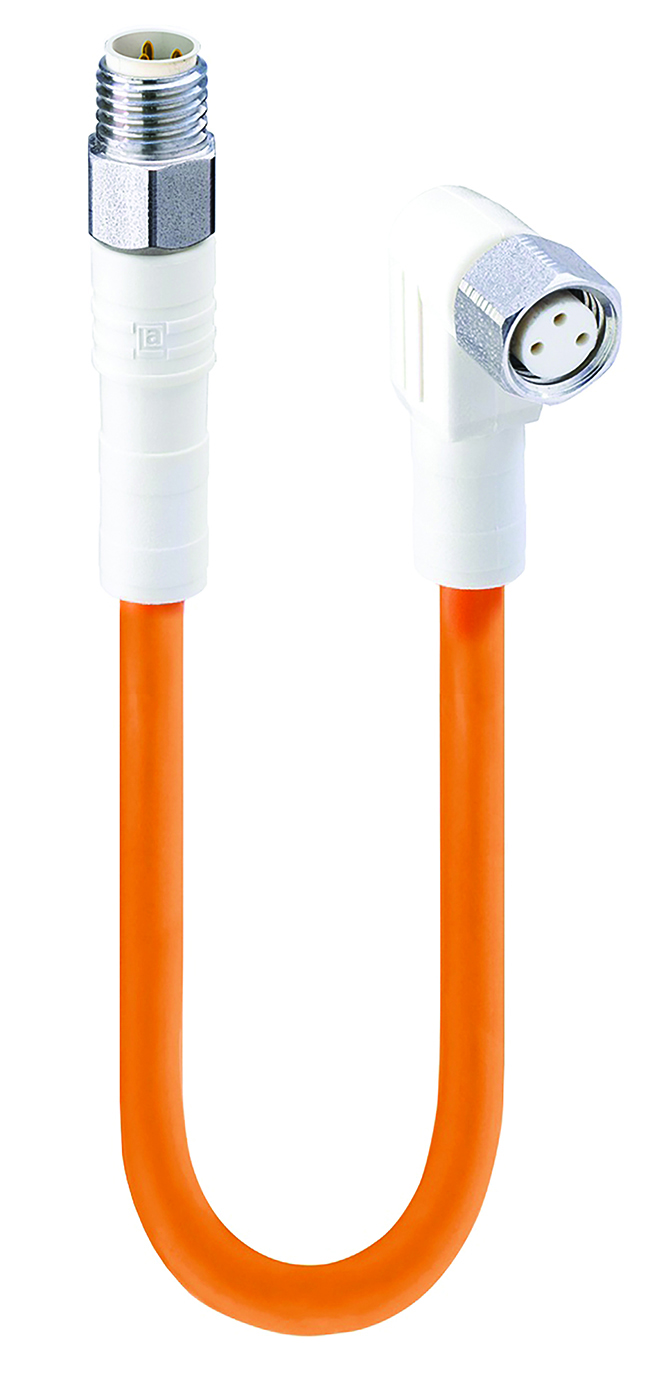

传感器/执行器双端线组：公头直型 A 编码白色 3 针 M8 F& B（冲洗）连接器至母头弯角 A 型白色 3 针 M8 F& B（冲洗）连接器，50 V AC / 60 V DC，4 A；TPE 橙色电缆，3 线，0.25 mm²

传感器/执行器双端线组：公头直型 A 编码白色 3 针 M8 F& B（冲洗）连接器至母头弯角 A 型白色 3 针 M8 F& B（冲洗）连接器，50 V AC / 60 V DC，4 A；TPE 橙色电缆，3 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源
WRSMV 3-WRKMWV 3-520
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 3 Pin 4
brown blue black

正面视图 2

Pin 1 Pin 3 Pin 4
brown blue black

产品系列

传感器/执行器连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

60 V

额定电压（UL）

30 V AC/DC

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

额定电流（UL）*

4 A

面 1 产品子系列

M8 F&B（可冲洗）

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

连接螺钉

引脚数

3

1侧编码

A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 105 °C

工作温度（UL）

最大 + 65 °C

防护等级/IP等级**

IP65、IP67、IP68（1 米/24 小时）、IP69K

第 1 面设计标准

IEC 61076-2-104

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PP GF

触点载体颜色

白色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

PP GF

成型主体颜色

白色

阻燃等级（成型主体）

UL 94 HB

连接件材料

不锈钢

紧固扭矩（连接件）

M 8x1：30 Ncm，手紧

注

请勿在施加负载时连接或断开。

线缆编号

520

导体尺寸

0.25 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

TPE-V化合物，阻燃

线缆护套颜色

橙色

线缆直径D

ø 4.3 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø1.25 mm

环境温度（固定安装）

- 40 °C - + 90 °C

环境温度（活动安装）

- 25 °C - + 90 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 21484

阻燃等级（线缆护套）

UL水平燃烧测试，阻燃

线缆特性

不含硅胶；不含FCKW；不含镉和铅；抗菌、耐水解

面 2 产品子系列

M8 F&B（可冲洗）

第 2 面接触类型/性别

母头

连接器设计，第 2 面

斜角

附件类型，侧面 2

连接螺母

引脚数，第 2 侧

3

编码，第 2 面

A

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 10^9 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 40 °C - + 105 °C

工作温度（UL），第 2 面

最大 + 65 °C

防护等级/IP 等级，侧面 2**

IP65、IP67、IP68（1 米/24 小时）、IP69K

设计标准，第 2 面

IEC 61076-2-104

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

III类，依据DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锡

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

PP GF

联系人颜色，第 2 面

白色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

PP GF

模压机身颜色，第 2 面

白色

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

不锈钢

O 形圈材料，第 2 侧

EMDM, 黑色

紧固扭矩（附件），第 2 侧

M 8x1：30 Ncm，手紧

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

ECOLAB

是

耐油性

良好的耐化学性和耐油性

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额


Report An Error

零件编号

货号 商品描述 线缆长度
934737055 WRSMV 3-WRKMWV 3-520/0,6 M 0.6 m
934737056 WRSMV 3-WRKMWV 3-520/1 M 1 m
934737057 WRSMV 3-WRKMWV 3-520/2 M 2 m
934737058 WRSMV 3-WRKMWV 3-520/5 M 5 m
934737059 WRSMV 3-WRKMWV 3-520/10 M 10 m
934737060 WRSMV 3-WRKMWV 3-520/15 M 15 m
