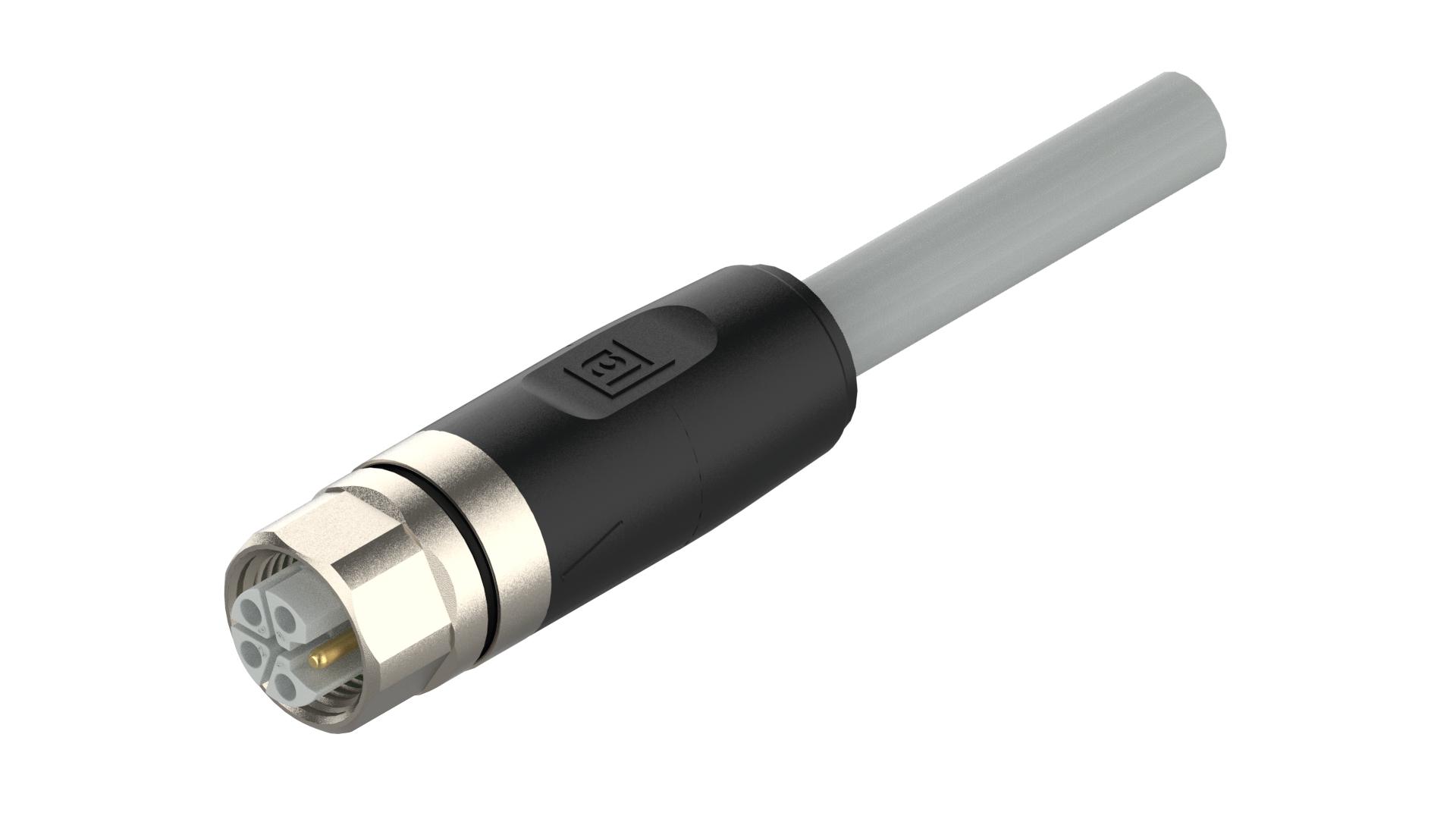

产品编号: RKT 5L-949
M12 电源线 | 线束 | 直插式母头 → 开口端，5 针 L 型，PUR (1.50 mm²) 16 AWG，63 V / 16 A
M12 电源 | 单端电源线 | M12 直插式母头，5 个触点 (4+FE)，L 型 → 开口端 | 电缆：灰色 PUR；1.50 mm² (16 AWG) | 63 V / 16 A
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
信息
前视图
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | FE |
|---|---|---|---|---|
| brown | white | blue | black | pink |
|
产品系列 |
电源连接器 |
|---|---|
|
面 1 产品子系列 |
M12 电源 |
|
连接器类型 |
预铸线，单端 |
|
第1面 接触类型/性别 |
插座触点/母头 |
|
连接器设计 |
模压成型 | M12 内螺纹 | 直通 |
|
引脚数 |
5(4+ FE) |
|
1侧编码 |
L |
|
屏蔽类型 |
无屏蔽 |
|
连接类型 |
连接螺母 |
|
额定电压 |
63 V |
|
额定电压（UL） |
63 V |
|
额定冲击电压 |
1.5 kV |
|
工作电压 |
60 V AC/DC |
|
额定电流 |
16 A |
|
额定电流（UL）* |
16 A |
|
侧面 1 接触电阻 |
≤ 10 mOhm |
|
绝缘电阻 |
˃ 10^9 欧姆 |
|
插拔次数 |
≤ 100 |
|
环境温度（运行）* |
-40 °C 到 +125 °C，注意降额 |
|
防护等级/IP等级** |
IP65、IP67、IP69k |
|
第 1 面设计标准 |
IEC 61076-2-111 |
|
第一面污染程度 |
3 符合 IEC 60664-1 |
|
间隙/爬电距离 |
IEC 60664-1 (2020-05) |
|
过压类别 |
III. 符合 IEC 60664-1 标准 |
材料
|
触点基材 |
铜镍合金（CuNi） |
|---|---|
|
第1面 触点镀层 |
铜镀金（铜/金） |
|
触点载体材料 |
玻璃纤维增强聚对苯二甲酸丁二醇酯（PBT GF） |
|
触点载体颜色 |
灰色 |
|
阻燃等级（触点载体） |
UL 94 V-2 |
|
成型主体材料 |
热塑性弹性体 （TPE） |
|
成型主体颜色 |
黑色 |
|
阻燃等级（成型主体） |
UL 94 HB |
|
连接件材料 |
铜合金（CuZn） |
|
连接件镀层 |
镍（镍） |
|
O形圈材料 |
氟橡胶（FKM） |
电路
|
紧固扭矩（连接件） |
M 12x1：（50-60）Ncm，手紧 |
|---|
线缆数据
|
线缆编号 |
949 |
|---|---|
|
导体尺寸 |
1.50 mm² |
|
电线数量 |
5 |
|
最小弯曲半径（固定安装） |
˃ 4 x D |
|
最小弯曲半径（活动安装） |
˃ 4 x D |
|
弯曲次数 |
˃ 千万，最大 50 米/秒² |
|
（扭转）次数 |
5 澪@ ± 30 °/1 米 |
|
导体材料 |
铜 |
|
线缆护套材料 |
聚氨酯（聚氨酯） |
|
线缆护套颜色 |
灰色 |
|
线缆直径D |
Ø 8.0 | 0.314" |
|
电线绝缘材料 |
聚丙烯 （PP） |
|
绝缘线径 |
Ø 2.35 毫米 | 0.092" |
|
整体屏蔽（线缆） |
无屏蔽 |
|
环境温度（固定安装） |
- 40° 摄氏度至 + 90° 摄氏度 |
|
环境温度（活动安装） |
- 30° 摄氏度至 + 90° 摄氏度 |
|
环境温度（固定安装短期 100h） |
- 40° 摄氏度至 + 125° 摄氏度 |
|
环境温度（拖链安装） |
- 20° 摄氏度至 + 60° 摄氏度 |
|
UL线缆类型 |
AWM 型 20939 |
|
阻燃等级（线缆护套） |
VDE 60332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1 |
|
线缆特性 |
柔韧性：优异 | 耐磨性：优异 | 耐油性/耐化学性：优异 | 抗紫外线性能：良好至优异 | 低温性能：优异（柔韧性可达 -40℃）| 阻燃性：VDE 0482-332-1-2，DIN EN 60332-1-2 / IEC 60332-1 | 无卤素：是，符合 DIN VDE 0472 T.815 标准 | 机械耐久性：高（抗冲击、抗撕裂、抗弯曲）| 环境适用性：户外、油性、潮湿或恶劣环境 & °C |
认证
|
UL申请号 |
E497237 |
|---|---|
|
UL |
UL 2237；cULus |
安全 & 环境合规性
|
RoHS合规 |
是 |
|---|
耐受性
|
无卤 |
DIN VDE 0472 T.815 |
|---|---|
|
耐油性 |
HD 22.10 附录 A, DIN EN 60811-404 |
备注
|
注意降额 |
* 注意降额 |
|---|---|
|
防护等级/IP等级 注 |
根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级 |
|
注 |
1. 请勿在施加负载时连接或断开。 |
|
产品特性 |
为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。 |
信息
|
注意降额 |
* 注意降额 |
|---|---|
|
防护等级/IP等级 注 |
根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级 |
|
注 |
1. 请勿在施加负载时连接或断开。 |
|
产品特性 |
为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。 |
零件编号
| 货号 | 商品描述 | 线缆长度 |
|---|---|---|
| 22038 | RKT 5L-949/1,05 M | |
| 26734 | RKT 5L-949/1,5 M | |
| 21033 | RKT 5L-949/20 M | |
| 21034 | RKT 5L-949/25 M | |
| 21171 | RKT 5L-949/0,6 M | |
| 21035 | RKT 5L-949/30 M | |
| 24141 | RKT 5L-949/50 M | |
| 23794 | RKT 5L-949/40 M | |
| 26051 | RKT 5L-949/35 M | |
| 934849075 | RKT 5L-949/2 M | 2 m |
| 934849076 | RKT 5L-949/5 M | 5 m |
| 934849077 | RKT 5L-949/10 M | 10 m |
| 934849078 | RKT 5L-949/15 M | 15 m |
