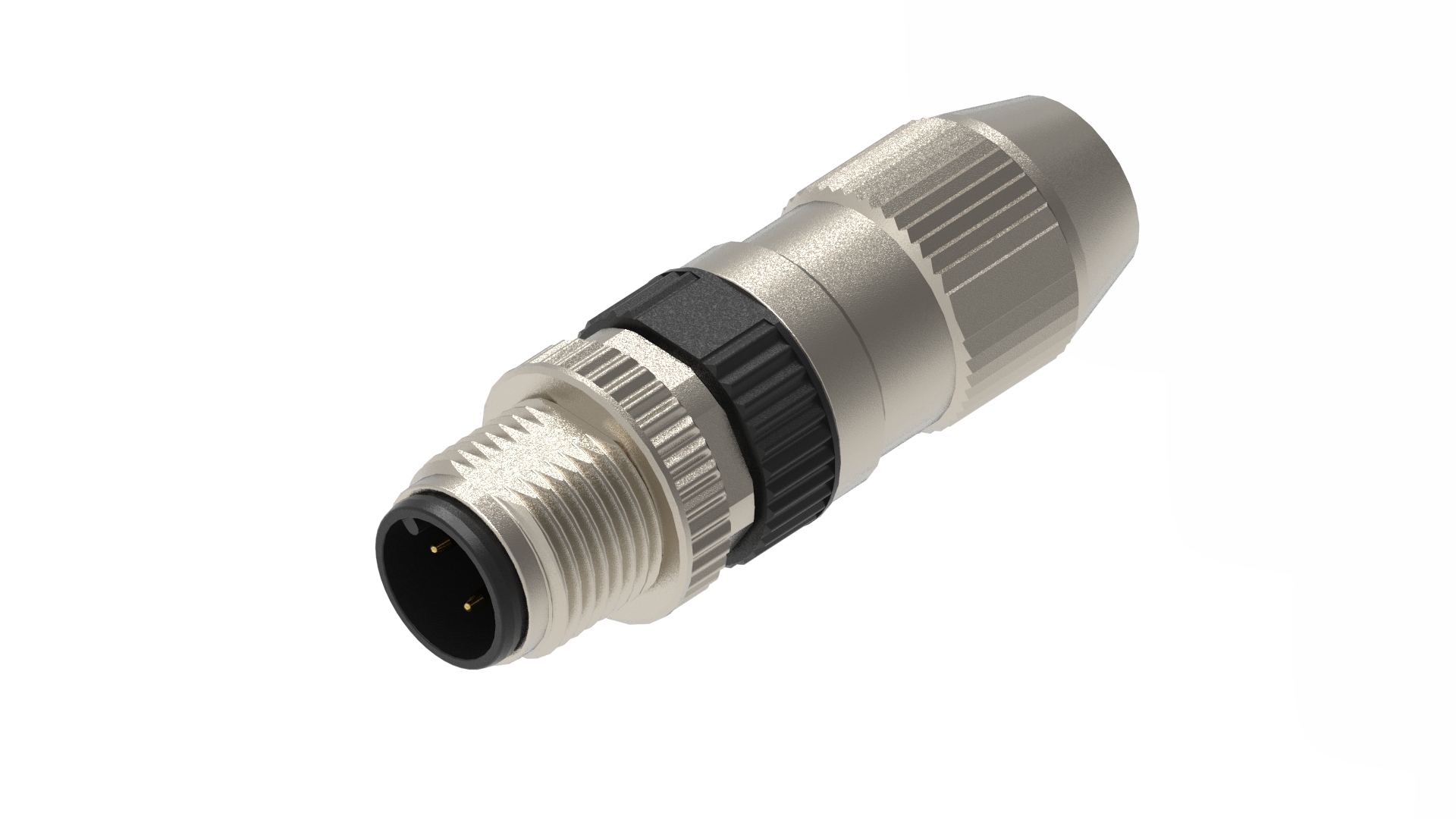

产品编号: RSCI 4A

M12 现场连接连接器，IDC 端接，薄型金属外壳，IP67，公头，4 极，A 编码，非屏蔽，直型

M12 现场连接连接器，用于分散现场组装，绝缘位移接触式端接方法 (IDC)，直型，公头，4 极，A 编码，纤薄设计，适用于恶劣环境的锌压铸金属外壳，IP65/IP67，非屏蔽，0.14…0.34mm²，AWG 22AWG26，额定电压 32V，额定电流 4A

  • 上架时间:
    全球
  • 状态:
    有源
RSCI 4A
  • RSCI 4A
1 的 1

规格

Expand All

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

连接器类型

可现场连接

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

4

1侧编码

A

连接类型

连接螺母

额定冲击电压

1,5 kV

工作电压

32 V AC/DC

额定电流

4 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

连接类型

绝缘位移接触 (IDC)

最大电线横截面积

0.14 毫米²...0,34 毫米²

应力释放

夹紧圈

适用线缆

Ø2.9……Ø 5.1 毫米

环境温度（运行）*

-40°C 至 +85°C

工作温度（UL）

最多 85 °C

防护等级/IP等级**

IP65、IP67

设计标准

IEC 61076-2-101

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III

触点基材

铜锌

第1面 触点镀层

AuNi

触点载体材料

PBT

触点载体颜色

黑色

外壳材料

锌压铸件

外壳颜色

金属灰

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

50-60 Ncm

UL申请号

E95522

UL

cURus

RoHS合规

是

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
