产品编号: WRKMV 3-520

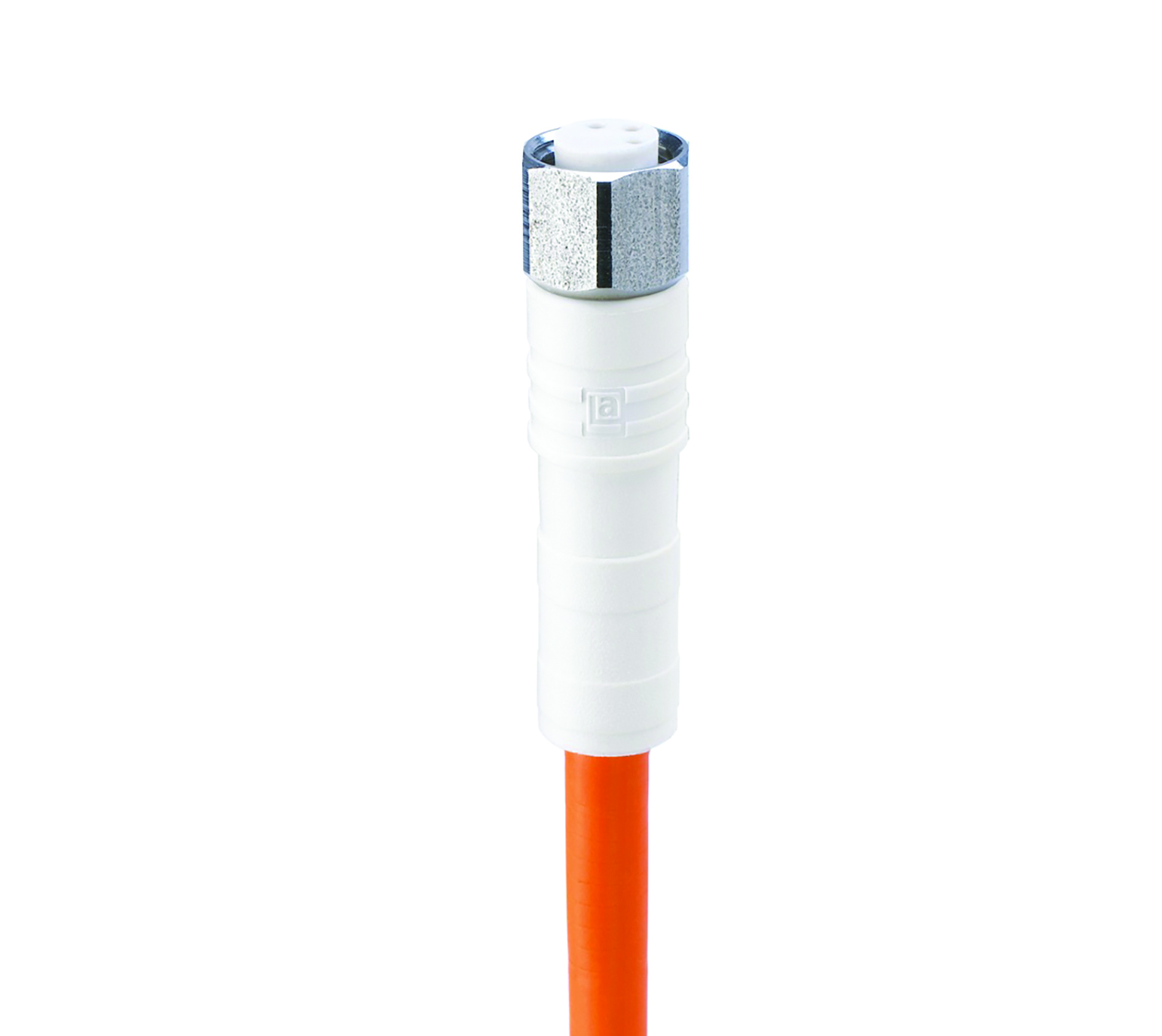

M8 F&B（可冲洗）传感器/执行器单端线组：母头，直型，3 针，A 编码，白色主体，50 V AC / 60 V DC，4 A；TPE 橙色电缆，3 线，0.25 mm²

M8 F&B（可冲洗）传感器/执行器单端线组：母头，直型，3 针，A 编码，白色主体，50 V AC / 60 V DC，4 A；TPE 橙色电缆，3 线，0.25 mm²

  • 上架时间:
    全球
  • 状态:
    有源
WRKMV 3-520
5 的 5

规格

Expand All

前视图

Pin 1 Pin 3 Pin 4
brown blue black

产品系列

传感器/执行器连接器

面 1 产品子系列

M8 F&B（可冲洗）

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

3

1侧编码

A

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

60 V

额定电压（UL）

30 V AC/DC

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

额定电流（UL）*

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 105 °C

工作温度（UL）

最大 + 65 °C

防护等级/IP等级**

IP65、IP67、IP68（1 米/24 小时）、IP69K

第 1 面设计标准

IEC 61076-2-104

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PP GF

触点载体颜色

白色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

PP GF

成型主体颜色

白色

阻燃等级（成型主体）

UL 94 HB

连接件材料

不锈钢

O形圈材料

EMDM, 黑色

紧固扭矩（连接件）

M 8x1：30 Ncm，手紧

线缆编号

520

导体尺寸

0.25 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 2 米

导体材料

铜

线缆护套材料

TPE-V化合物，阻燃

线缆护套颜色

橙色

线缆直径D

ø 4.3 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø1.25 mm

环境温度（固定安装）

- 40 °C - + 90 °C

环境温度（活动安装）

- 25 °C - + 90 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 21484

阻燃等级（线缆护套）

UL水平燃烧测试，阻燃

线缆特性

不含硅胶；不含FCKW；不含镉和铅；抗菌、耐水解

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

ECOLAB

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
934729001 WRKMV 3-520/2 M 2 m
934729002 WRKMV 3-520/5 M 5 m
934729003 WRKMV 3-520/10 M 10 m
934729004 WRKMV 3-520/15 M 15 m
934729005 WRKMV 3-520/20 M 20 m
934729006 WRKMV 3-520/25 M 25 m
