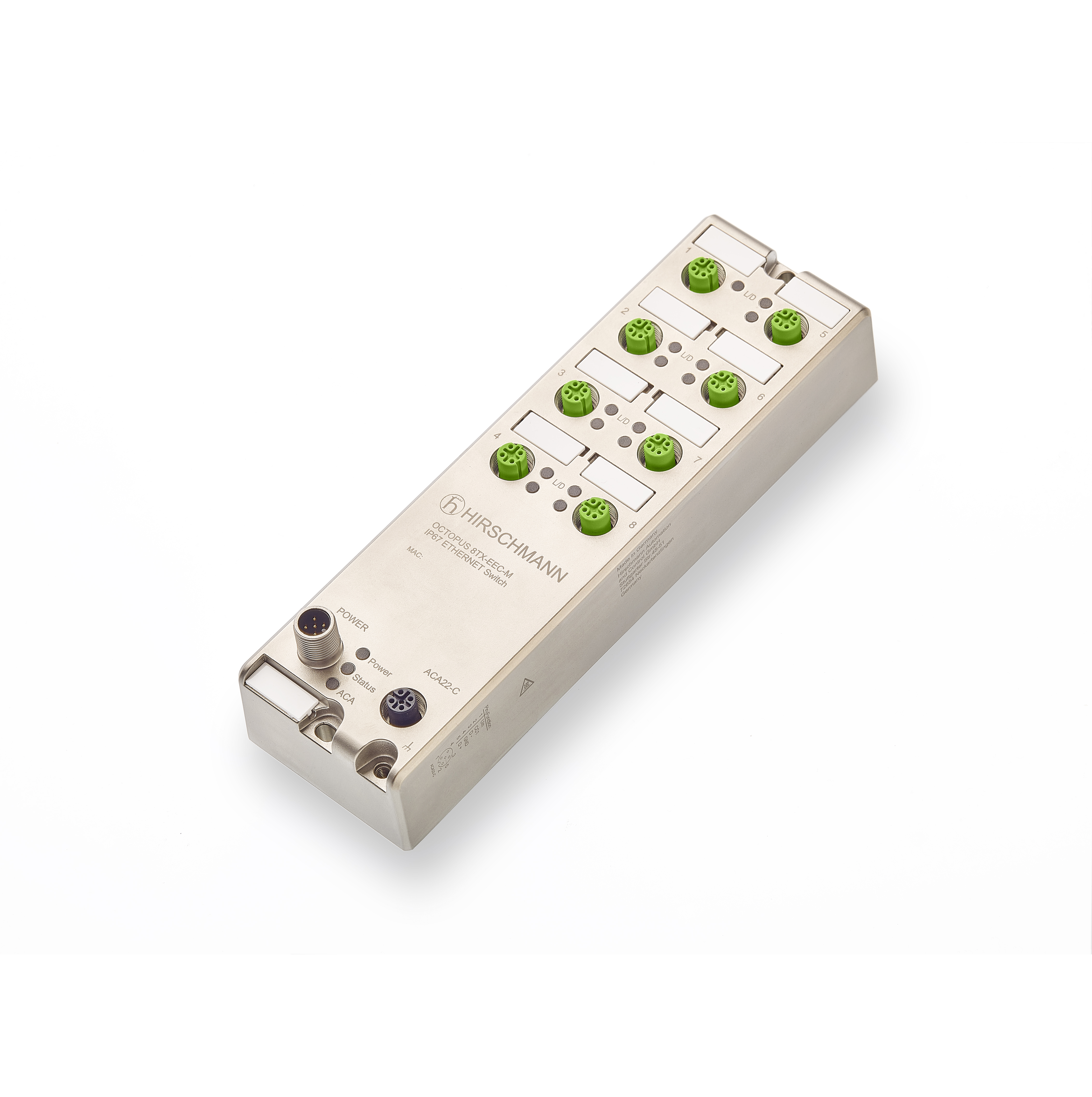

IP67 等级 - OCTOPUS 8TX-EEC-M-2A

托管 IP65 和 IP67 交换机，HiOS 软件第 2 层高级版，8 个快速以太网 M12 端口 D 编码，经批准可用于火车和公路车辆

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品描述

类型	OCTOPUS 8TX-EEC-M-2A
名称	OCTOPUS 8TX-EEC-M-2A
描述	托管 IP65 和 IP67 交换机，HiOS 软件第 2 层高级版，8 个快速以太网 M12 端口 D 编码，经批准可用于火车和公路车辆
端口类型和数量	总共 8 个端口：10/100 BASE-TX，M12 "D" 编码

电源/信号触点	1 x M12 5 针连接器，A 编码
USB接口	1 x M12 5 针插座，A 编码

网络规模 - 线缆长度

双绞线（TP）	0-100 m

网络规模 - 可级联性

线型/星型拓扑结构	任意

电源要求

工作电压	24/36 伏直流电 (16.8 伏直流电... 45 伏直流电）
功耗	6 W
电源热输出（单位：BTU (IT)/h）	20

软件

交换	独立 VLAN 学习, 快速老化, 静态单播/多播地址条目, QoS/端口优先级（802.1D/p）, TOS/DSCP 优先级, 接口信任模式, CoS 队列管理, 队列整形/最大队列带宽, 流量控制（802.3X）, 出口接口整形, 入口风暴保护, 巨型帧, VLAN（802.1Q）, GARP VLAN 注册协议（GVRP）, 语音 VLAN, 私有 VLAN, GARP 多播注册协议（GMRP）, 每个 VLAN 的 IGMP 侦听/查询器（v1/v2/v3）, 未知多播过滤, 将未知多播转发到每个 VLAN 的查询端口, 多 VLAN 注册协议（MVRP）, 多 MAC 注册协议（MMRP）, 多注册协议（MRP）, 接口 1/1 - 1/3 上的 TSN 802.1Qbv 支持。
冗余	HIPER-Ring（环交换机）, 基于链路聚合的 HIPER-Ring, 带 LACP 的链路聚合, 链路备份, 介质冗余协议 (MRP) (IEC62439-2) - 冗余管理器, 介质冗余协议 (MRP) (IEC62439-2) - 冗余客户端, 基于链路聚合的 MRP, 冗余网络耦合, 子环管理器, RSTP 802.1D-2004 (IEC62439-1), MSTP (802.1Q), RSTP 防护
管理	DNS 客户端, 双软件映像支持, TFTP, SFTP, SCP, LLDP (802.1AB), LLDP-MED, SSHv2, OPC-UA 服务器, HTTP, HTTPS, IPv6 管理, 服务发现 (bonjour), ITxPT 模块清单, 陷阱, SNMPv1/v2 只读, SNMP v1/v2/v3, SNMPv3 陷阱, Telnet
诊断	管理地址冲突检测, MAC 通知, 环路保护, 信号联系, 设备状态指示, TCPDump, LED, 系统日志, ACA 上的持久日志记录, 电子邮件通知, 带自动禁用功能的端口监控, 链路抖动检测, 过载检测, 双工不匹配检测, 链路速度和双工监控, RMON (1,2,3,9), 端口镜像 1:1, 端口镜像 8:1, 端口镜像 N:1, RSPAN, SFLOW, 端口镜像 N:2, 系统信息, 冷启动自检, 铜缆测试, 配置检查对话框, 交换机转储
配置	自动配置撤消（回滚）, 配置指纹, 基于 XML 的配置文件, 保存时在远程服务器上备份配置, 清除配置但保留 IP 设置, 具有自动配置的 BOOTP/DHCP 客户端, DHCP 服务器：每个端口, DHCP 服务器：每个 VLAN 的池, 自动配置适配器 ACA21/22 (USB), HiDiscovery, 带有选项 82 的 DHCP 中继, 通过跟踪关闭接口, 自动禁用, USB-C 管理支持, 命令行界面 (CLI), CLI 脚本, 启动时通过 ENVM 处理 CLI 脚本, 全功能 MIB 支持, 上下文相关帮助, 基于 HTML5 的管理
安全性	签名固件映像, 基于 MAC 的端口安全, 使用 802.1X 的基于端口的访问控制, 访客/未经身份验证的 VLAN, 集成身份验证服务器 (IAS), RADIUS VLAN 分配, 每个端口的多客户端身份验证, MAC 身份验证旁路, MAC 身份验证旁路的格式选项, DHCP 侦听, IP 源防护, 动态 ARP 检测, 拒绝服务攻击防御, DoS 防御丢弃计数器, RADIUS 客户端, TACACS+ 客户端, LDAP, 基于入口 MAC 的 ACL, 基于入口 IPv4 的 ACL, 基于时间的 ACL, 基于 VLAN 的 ACL, 基于入口 VLAN 的 ACL, 基于 ACL 流的限制, 受 VLAN 限制的管理访问, 设备安全指示, 审计跟踪, 安全启动, CLI 日志记录, HTTPS 证书管理, 受限管理访问, 适当使用横幅, 可配置密码策略, 可配置登录尝试次数, SNMP 日志记录, 多个权限级别, 本地用户管理, 通过 RADIUS 进行远程身份验证, 用户帐户锁定, 首次登录时更改密码
时间同步	PTPv2 透明时钟两步, PTPv2 边界时钟, 每秒最多 8 个同步点的 BC, 802.1AS, 802.1AS-2020, 缓冲实时时钟, SNTP 客户端, SNTP 服务器
工业概况	EtherNet/IP 协议, IEC61850 协议（MMS 服务器，交换机型号）, Modbus TCP, PROFINET 协议
其他	手动电缆交叉, 端口断电

环境条件

MTBF（Telcordia SR-332 问题 3）@ 25°C	5 101 282 h
相对湿度（包括发生冷凝时）	5-100 %
工作温度	-40-+70 °C
注	请注意，某些推荐的配件仅支持 -25 ºC 至 +70 ºC 的温度范围，并且可能会限制整个系统的可能运行条件。
最低储存温度	-40-+85 °C
尺寸（宽x高x深）	201 mm x 61 mm x 46 mm
重量	900 g
安装类型	壁挂安装
知识产权保护等级	IP65、IP67

机械稳定性

IEC 60068-2-6 振动	1 毫米，2 Hz-13.2 Hz，90 分钟。0.7 克，13.2 Hz-100 Hz，90 分钟。3.5 毫米，3 Hz-9 Hz，10 个循环，1 个八度/分钟。 1g，9 Hz-150 Hz，10 个周期，1 倍频程/分钟
IEC 60068-2-27 冲击	15g，持续时间 11 ms，18 次冲击

EMC干扰耐受性

EN 61000-4-2 静电放电 (ESD)	6kV 接触放电，8kV 空气放电
EN 61000-4-3 电磁场	20 伏/米（80-3000 兆赫）
EN 61000-4-4 快速瞬变（突发）	2kV 电源线，4kV 数据线
EN 61000-4-5 浪涌电压	电源线：2 kV（线/地）、1 kV（线/线）、2 kV 数据线
EN 61000-4-6 传导免疫	3V（10kHz-150kHz），10V（150kHz-80MHz）

EMC辐射抗扰度

EN 55032	EN 55032 A级
FCC CFR47 第 15 部分	FCC 47CFR 第 15 部分，A 类

认证

基础标准	CE、EAC、澳大利亚法规符合性标志（RCM）、GOST-R、CCC、KCC（审批中）
工业控制设备的安全性	cUL61010-1/-2-201
信息技术设备的安全性	EN62368
危险场所	ISA 12.12.01 第 1 类第 2 部分（待定）
造船	DNV
铁路规范	EN 50155、EN 45545-2、EN 50121-4、EMV06（待定）
运输	E1、ECE R118、EN 61850

可靠性

保修	60 个月（请参阅 "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"保修条款或详细信息）

交付清单和配件

需单独订购配件	自动配置适配器 ACA22-M12-C (EEC) (942-306-001), 适配器线 M12-5Pin auf USB（用于配置）(942 309-001), 连接器 ELWIKA 5012 PG7（5 针 M12 插座用于供电）(933 175-100), 带 M12 连接器的连接线，D 编码 (934 497-00x), 适配器 M12 D 编码至 RJ45 (934 498-001), OCTOPUS 金属保护帽（25 个） (942 057-001)， OCTOPUS 塑料保护盖（25 个） (934 963-001), ACA2x-M12 转 USB (USB 1.1/2.0 Type-A) 适配器（用于 ACA M12 连接到 PC） (942-199-001), Industrial HiVision 网络管理软件 (943 156-xxx)
交付清单	1 × 设备，1 × 通用安全说明， 1 x M12 电源连接器（ELWIKA 5012 PG7）， 15x 以太网端口和设备塑料标签， 7x M12 塑料保护盖，用于 USB 接口和以太网端口， 1x M12 塑料保护盖，用于电源输入

需单独订购配件

自动配置适配器 ACA22-M12-C (EEC) (942-306-001), 适配器线 M12-5Pin auf USB（用于配置）(942 309-001), 连接器 ELWIKA 5012 PG7（5 针 M12 插座用于供电）(933 175-100), 带 M12 连接器的连接线，D 编码 (934 497-00x), 适配器 M12 D 编码至 RJ45 (934 498-001), OCTOPUS 金属保护帽（25 个） (942 057-001)， OCTOPUS 塑料保护盖（25 个） (934 963-001), ACA2x-M12 转 USB (USB 1.1/2.0 Type-A) 适配器（用于 ACA M12 连接到 PC） (942-199-001), Industrial HiVision 网络管理软件 (943 156-xxx)

交付清单

1 × 设备，1 × 通用安全说明， 1 x M12 电源连接器（ELWIKA 5012 PG7）， 15x 以太网端口和设备塑料标签， 7x M12 塑料保护盖，用于 USB 接口和以太网端口， 1x M12 塑料保护盖，用于电源输入
