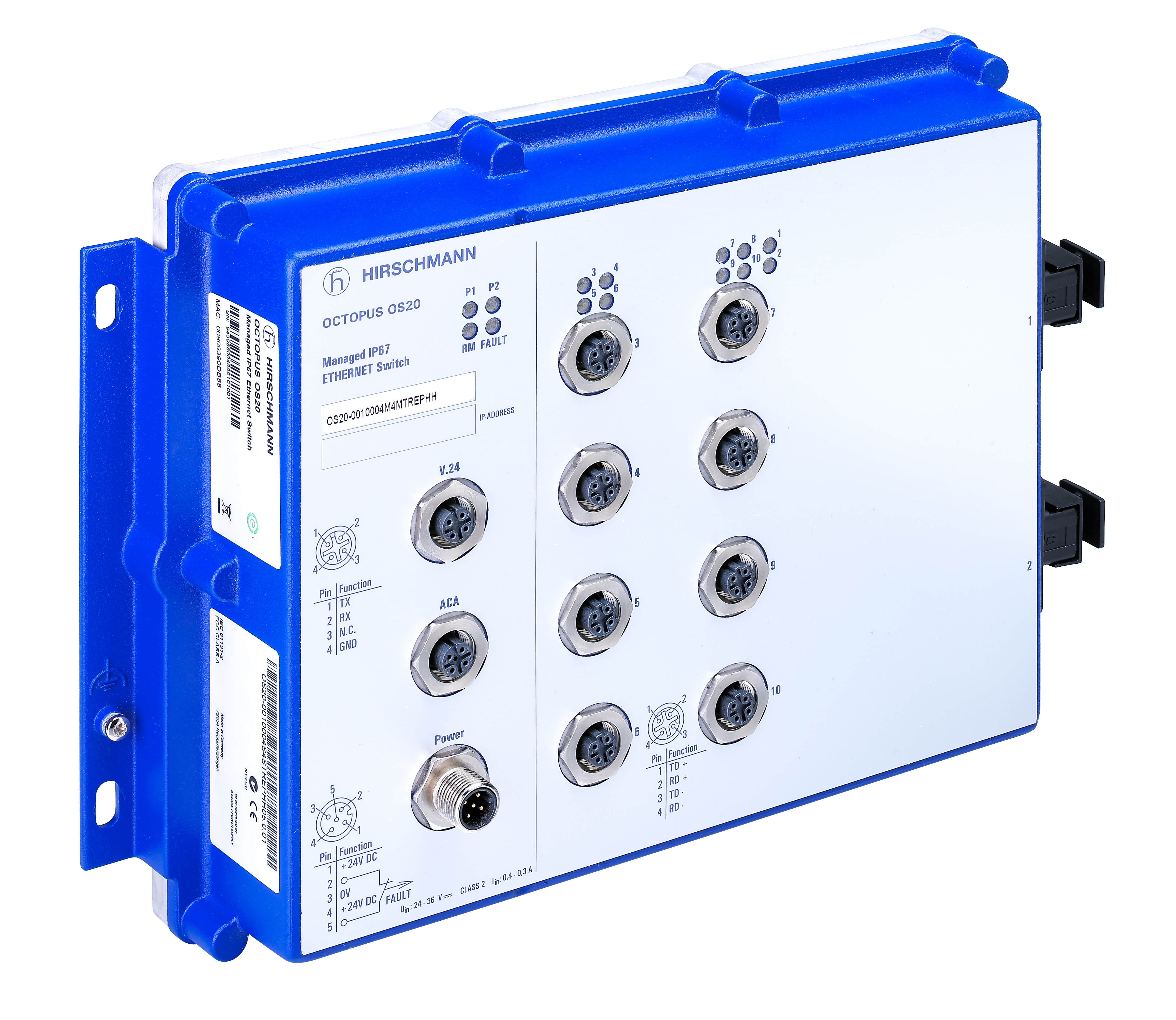

IP67 级 - OS20-0010004M4MTREPHH

符合 IEEE 802.3 的管理型 IP 65 / IP 67 交换机、存储转发交换、软件第 2 层专业版、快速以太网 (10/100 MBit/s) 端口、电气快速以太网 (10/100 Mbit/s) 和光纤 100BASE-FX、符合 IEC 63076-3-106 版本 4 的多模 LWL 端口

上架时间:

全球
状态:

可用性有限/被动

报价

规格
资源

规格

Expand All

产品描述

类型	OCTOPUS OS20-0010004M4MTREPHH
描述	OCTOPUS 开关适合恶劣环境条件下的户外应用。由于分支典型认证，它们可用于运输应用（E1），以及火车（EN 50155）和船舶（GL）。
端口类型和数量	总共 10 个上行链路端口：10/100 BASE-FX、多模式、外壳。 ISO/IEC 24702 和 IEC 63076-3-106 版本 4 10 x 10/100 BASE-TX x 10/100 BASE-TX，M12 " D" - 编码、4 极 TP 电缆、自动交叉、自动协商、自动极性。

产品生命周期

生命周期	可用性有限/被动 - 产品即将进入生命周期结束
上架时间	无源
最后订购日期	2023-12-31
最后交货日期	2024-06-30

电源/信号触点	1 x M12 5 针连接器，A 编码，
V.24 接口	1 x M12 4 针连接器，A 编码
USB接口	1 x M12 5 针插座，A 编码

网络规模 - 线缆长度

双绞线（TP）	0-100 m
多模光纤 (MM) 50/125 µm	0-4 km，1300 nm 处 7 dB 链路预算，A = 1 dB/km，3 dB 预留，B = 800 MHz*km
多模光纤 (MM) 62.5/125 µm	0-4 km，1300 nm 处 10 dB 链路预算，A = 1 dB/km，3 dB 预留，B = 500 MHz*km

网络规模 - 可级联性

线型/星型拓扑结构	任意
多个环结构（HIPER环）交换机	50（重新配置时间 < 0.3 秒）

电源要求

工作电压	24/36 VDC -30% / +30% (16,8 ..45 VDC)
功耗	9 W
电源热输出（单位：BTU (IT)/h）	30.7
冗余功能	冗余电源

软件

管理	串行接口 V.24 网络界面、Telnet、SSHv2、HTTP、HTTPS、TFTP、SFTP、SNMP v1/v2/v3、Traps
诊断	LED指示灯（电源1、电源2、链路状态、数据、冗余管理器、错误）、线缆测试器、信号触点、RMON（统计数据、历史、警报、事件）、系统日志支持、端口镜像
配置	命令行接口（CLI），自动配置适配器，TELNET，BootP，DHCP Option 82，HiDiscovery
安全性	端口安全（IP 和 MAC）、SNMPv3、SSHv3、SNMP 访问设置（VLAN/IP）、IEEE 802.1X 身份验证

环境条件

MTBF（Telcordia SR-332 问题 3）@ 25°C	41 Years
相对湿度（包括发生冷凝时）	5-100 %
工作温度	-40-+70 °C
注	请注意，某些推荐的配件仅支持 -25 ºC 至 +70 ºC 的温度范围，并且可能会限制整个系统的可能运行条件。
最低储存温度	-40-+70 °C
尺寸（宽x高x深）	261 mm x 189 mm x 53 mm
重量	1750 g
安装类型	壁挂安装
防护等级	IP65、IP67

机械稳定性

IEC 60068-2-6 振动	1 毫米，2 Hz-13.2 Hz，90 分钟。0.7 克，13.2 Hz-100 Hz，90 分钟。3.5 毫米，3 Hz-9 Hz，10 个循环，1 个八度/分钟。 1g，9 Hz-150 Hz，10 个周期，1 倍频程/分钟
IEC 60068-2-27 冲击	15g，持续时间 11 ms，18 次冲击

EMC干扰耐受性

EN 61000-4-2 静电放电 (ESD)	6kV 接触放电，8kV 空气放电
EN 61000-4-3 电磁场	10 伏/米（80-1000 兆赫）
EN 61000-4-4 快速瞬变（突发）	2kV 电源线，1kV 数据线
EN 61000-4-5 浪涌电压	电源线：2 kV（线/地）、1 kV（线/线）、1 kV 数据线
EN 61000-4-6 传导免疫	3V（10kHz-150kHz），10V（150kHz-80MHz）

EMC辐射抗扰度

EN 55032	EN 55032 A级
FCC CFR47 第 15 部分	FCC 47CFR 第 15 部分，A 类

认证

基础标准	CE、EAC、澳大利亚法规符合性标志（RCM）
工业控制设备的安全性	cUL 60950
铁路规范	EN 50121-4
运输	E1

可靠性

保修	60 个月（请参阅 <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"保修条款 </a 了解详细信息）

交付清单和配件

需单独订购配件	ACA22-M12 (EEC) (942 125-001)，M12 连接器， "D"- 编码 (934 445-001) 2 米线组带 M12 连接器， "D"- 编码 (934 578-001) 5 米线组带 M12 连接器， "D"- 编码 (934 578-002) 10 米线组带 M12 连接器， "D"- 编码 (934 578-003) 隔板 M12 "D"- 编码为 RJ45 (934 498-001)，OCTOPUS 金属防尘罩套装（25 件）(942 057-001）、OCTOPUS 塑料防尘罩套装（25 件）(942 057-002）*
交付清单	1 × 设备、1 个电源连接器、一般安全说明

需单独订购配件

ACA22-M12 (EEC) (942 125-001)，M12 连接器， "D"- 编码 (934 445-001) 2 米线组带 M12 连接器， "D"- 编码 (934 578-001) 5 米线组带 M12 连接器， "D"- 编码 (934 578-002) 10 米线组带 M12 连接器， "D"- 编码 (934 578-003) 隔板 M12 "D"- 编码为 RJ45 (934 498-001)，OCTOPUS 金属防尘罩套装（25 件）(942 057-001）、OCTOPUS 塑料防尘罩套装（25 件）(942 057-002）*

交付清单

1 × 设备、1 个电源连接器、一般安全说明
