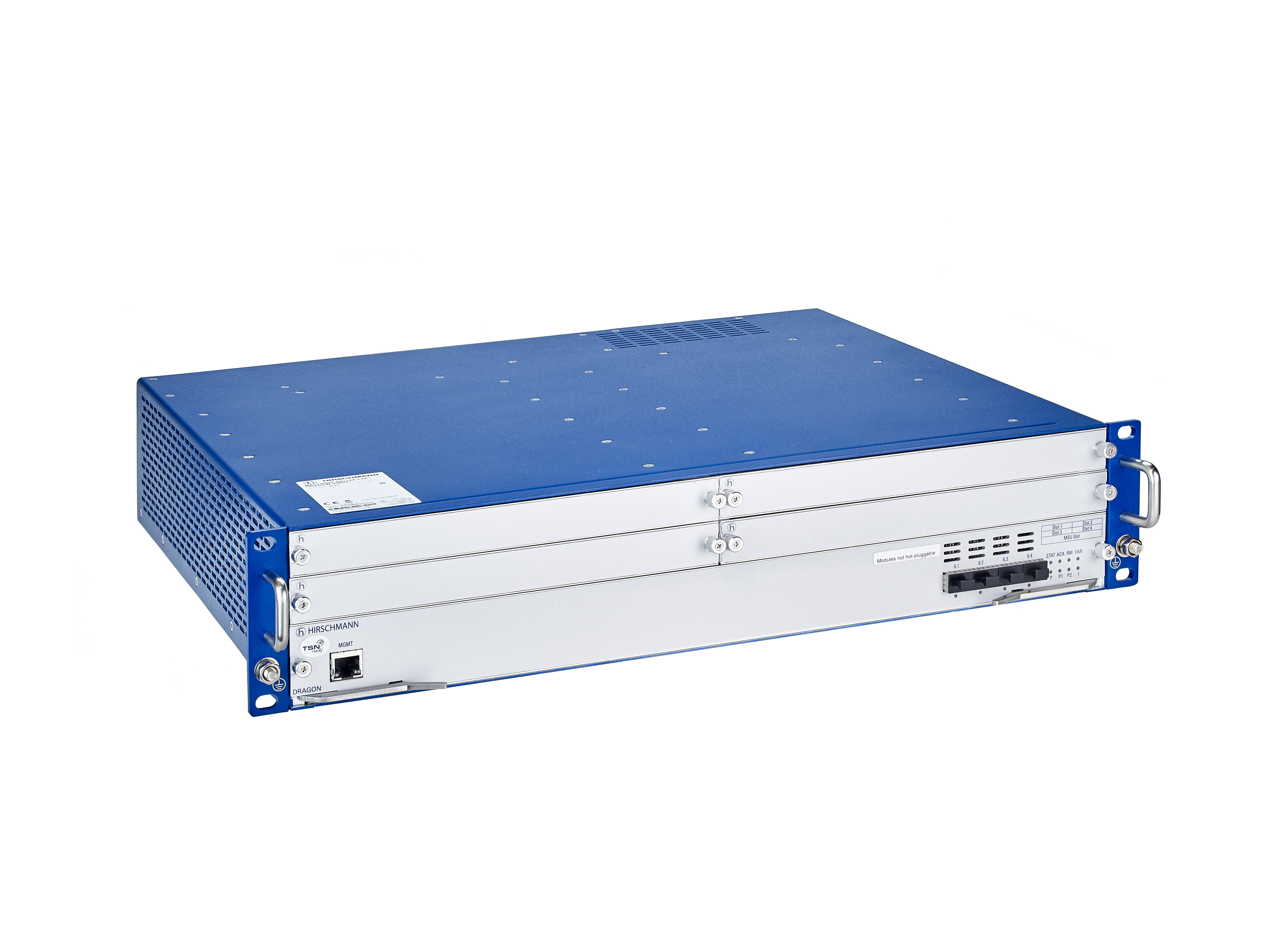

全千兆以太网第3层骨干交换机，配有多达52个GE端口

1个RJ45插座

1个，用于连接自动配置适配器ACA31（SD）

1个用于连接自动配置适配器ACA22-USB的USB接口

PSU单元输入电压：100 - 240 V AC；交换机可以采用1个或2个可现场更换的PSU单元（需单独订购）

80 W（包括SFP收发器 + 1台PSU + 风扇模块）

IP/UDP Helper，全线速路由，基于端口的路由器接口，基于VLAN的路由器接口，光纤回环模块，ICMP过滤器，网络定向广播，OSPFv2，RIP v1/v2，ICMP路由器发现（IRDP），等价多路径（ECMP），静态单播路由，代理ARP，静态路由跟踪，IGMP v1/v2/v3，IGMP代理（组播路由）

独立VLAN学习，快速老化，静态单播/组播地址，QoS/端口优先级（802.1D/p），TOS/DSCP优先级，接口信任模式，CoS队列管理，IP入口DiffServ分类和监管，IP出口DiffServ分类和监管，队列整形/最大队列带宽，流量控制（802.3X），出接口整形，入口风暴防护，巨型帧，VLAN（802.1Q），基于协议的VLAN，VLAN Unaware模式，GARP VLAN注册协议（GVRP），语音VLAN，基于MAC的VLAN，基于IP子网的VLAN，GARP组播注册协议（GMRP），每个VLAN的IGMP Snooping/Querier（v1/v2/v3），未知组播过滤，多VLAN注册协议（MVRP），多MAC注册协议（MMRP），多属性注册协议（MRP），第2层环路保护

高可用性无缝冗余协议 （HSR） （IEC62439-3）， 高可用性无缝冗余协议 （HSR） （IEC62439-3） - HSR-PRP RedBox， LACP链路聚合， 链路备份， MSTP （802.1Q）， 链路聚合MRP， 媒体冗余协议 （MRP） （IEC62439-2） - 冗余管理器， RSTP 保护， 子环管理器， RSTP（快速生成树协议）， MRP 客户端， RSTP 802.1D-2004， VRRP， VRRP 跟踪， HIPER 环 （管理器）

双软件镜像支持，TFTP，SFTP，SCP，LLDP（802.1AB），LLDP-MED，SSHv2, V.24，HTTP，HTTPS，Trap，SNMP v1/v2/v3，Telnet，DNS客户端，OPC-UA服务器

管理地址冲突检测，MAC通知，信号触点，设备状态指示，TCPDump，LED，系统日志，ACA持久化登录，电子邮件通知，带自动禁用功能的端口监控，链路抖动检测，过载检测，双工不匹配检测，链接速度和双工监控，RMON（1,2,3,9），端口镜像1:1，端口镜像8:1，端口镜像N:1，RSPAN，SFLOW，VLAN镜像，端口镜像N:2，系统信息，冷启动自检，铜缆测试，SFP管理，配置检查对话框，交换机转存，快照配置功能

自动配置撤销（回滚），配置指纹，基于文本的配置文件（XML），带自动配置功能的BOOTP/DHCP客户端，DHCP服务器：每个端口，DHCP服务器：每个VLAN的资源池，自动配置适配器ACA31（SD卡），自动配置适配器ACA21/22（USB），HiDiscovery，带Option 82的DHCP中继，命令行接口（CLI），CLI脚本编写，全功能MIB支持，基于Web的管理，上下文关联帮助

基于MAC的端口安全，采用802.1X协议的基于端口的访问控制，Guest/未经身份验证的VLAN，集成式身份验证服务器（IAS），RADIUS VLAN分配，RADIUS策略配置，每个端口的多客户端身份验证，MAC身份验证绕过，DHCP Snooping，IP源保护，动态ARP检测，拒绝服务攻击防护，LDAP，基于入口MAC的ACL，基于出口MAC的ACL，基于入口IPv4的ACL，基于出口IPv4的ACL，基于时间的ACL，基于VLAN的ACL，基于入口VLAN的ACL，基于出口VLAN的ACL，基于ACL流量的限制，访问被VLAN限制的管理功能，设备安全性指示，审计跟踪，CLI日志，HTTPS证书管理，受限管理访问，适当的使用横幅，可配置的密码策略，可配置的登录尝试次数，SNMP日志，多个权限等级，本地用户管理，通过RADIUS实现远程身份验证，用户账户锁定，首次登陆时更改密码

PTPv2双步透明时钟，PTPv2边界时钟，带缓冲的实时时钟，SNTP客户端，SNTP服务器

人工线缆交叉，端口掉电模式

0-+60 °C

-40-+70 °C

10-95 %

有（保形涂层）

480 mm x 88 mm x 445 mm

19"控制机柜

IP20

C-Tick、CE、EN61133

EN 50121-4

60 months (please refer to the a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"terms of guarantee /a for detailed information)

媒体模块（D4K-12xxx）、电源单元（D4K-PSU-300W-HV）、电源线（例如欧洲942 271-001标准电源线）、SFP收发器、ACA22-USB（EEC）、ACA31

设备、安全和一般信息表、用于信号触点的 3 引脚接线盒、风扇模块 D4K-AIR、4 × 媒体模块插槽盖板、电源模块插槽盖板

https://www.doc.hirschmann.com

https://hirschmann-support.belden.com/en-US/downloads

修订编号：0.90 修订日期：2025年04月29日

修订编号：0.90 修订日期：2025年04月29日
