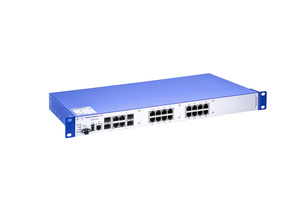

产品编号: MACH104-16TX-PoEP-E-L3P

带 PoEP 和 L3、外部 PSU 的托管 20 端口全千兆 19 英寸交换机

20 端口千兆以太网工业工作组交换机（16 个 GE TX PoEPlus 端口、4 个 GE SFP 组合端口）、管理型、软件第 3 层专业版、存储转发交换、无风扇设计、IPv6 就绪

  • 上架时间:
    全球
  • 状态:
    有源
MACH104-16TX-PoEP-E-L3P
5 的 5

规格

Expand All

描述

20 端口千兆以太网工业工作组交换机（16 个 GE TX PoEPlus 端口、4 个 GE SFP 组合端口）、管理型、软件第 3 层专业版、存储转发交换、无风扇设计、IPv6 就绪

端口类型和数量

总共 20 个端口；16 个（10/100/1000 BASE-TX，RJ45）PoEPlus 和 4 个千兆组合端口（10/100/1000 BASE-TX，RJ45 或 100/1000 BASE-FX，SFP）

电源/信号触点

1 x 2 针接线端子，手动或自动接触（最大 1 A，24 V DC 或 24 V AC）

V.24 接口

1 x RJ11 插座，用于设备配置的串行接口

USB接口

1 x USB 用于连接自动配置适配器 ACA21-USB

双绞线（TP）

0-100 m

单模光纤 (SM) 9/125 µm

参见SFP模块M-FAST SFP-MM/LC和SFP模块M-SFP-SX/LC

单模光纤 (LH) 9/125 µm（长距离收发器）

参见 SFP FO 模块 M-FAST SFP-SM+/LC

多模光纤 (MM) 50/125 µm

参见SFP模块M-FAST SFP-MM/LC和SFP模块M-SFP-SX/LC

多模光纤 (MM) 62.5/125 µm

参见SFP模块M-FAST SFP-MM/LC和SFP模块M-SFP-SX/LC

线型/星型拓扑结构

任意

多个环结构（HIPER环）交换机

50（重新配置时间 < 0.3 秒）

工作电压

45 - 57 V DC（PoEPlus 最低 52 V DC）

功耗

30 W

电源热输出（单位：BTU (IT)/h）

119

冗余功能

HIPER-Ring、MRP、MSTP、RSTP - IEEE802.1D-2004、MRP 和 RSTP gleichzeitig、链路聚合

交换

流量整形, 禁用学习（集线器功能）, 独立 VLAN 学习, 快速老化, 静态单播/多播地址条目, QoS/端口优先级（802.1D/p）, TOS/DSCP 优先级, CoS 队列管理, 每个端口的出口广播限制器, 流量控制（802.3X）, 巨型帧, VLAN（802.1Q）, 基于协议的 VLAN, GARP VLAN 注册协议（GVRP）, 双 VLAN 标记（QinQ）, 语音 VLAN, GARP 多播注册协议（GMRP）, IGMP 侦听/查询器（v1/v2/v3）

组播路由

DVMRP、IGMP v1/v2/v3、PIM-DM（RFC3973）、PIM-SM/SSM（RFC4601）

冗余

MRP 的高级环网配置, HIPER-Ring（管理器）, HIPER-Ring（环交换机）, 快速 HIPER-Ring, 带 LACP 的链路聚合, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余管理器, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余客户端, 冗余网络耦合, RSTP 802.1D-2004 (IEC62439-1), MSTP (802.1Q), RSTP 防护, MRP 上的 RSTP, VRRP, VRRP 跟踪, HiVRRP（VRRP 增强功能）

管理

双软件映像支持、TFTP、LLDP (802.1AB)、LLDP-MED、SSHv1、SSHv2、V.24、HTTP、HTTPS、Traps、SNMP v1/v2/v3、Telnet

诊断

管理地址冲突检测、地址重新学习检测、MAC 通知、信号联系、设备状态指示、TCPDump、LED、系统日志、带自动禁用功能的端口监控、链路抖动检测、过载检测、双工不匹配检测、链路速度和双工监控、RMON（1,2,3,9）、端口镜像 1:1、端口镜像 8:1、端口镜像 N:1、系统信息、冷启动自检、铜缆测试、SFP 管理、配置检查对话框、交换机转储

配置

自动配置适配器 ACA11 有限支持（RS20/30/40、MS20/30）、自动配置撤消（回滚）、配置指纹、带自动配置的 BOOTP/DHCP 客户端、DHCP 服务器：每个端口、DHCP 服务器：每个 VLAN 的池、DHCP 服务器：选项 43、自动配置适配器 ACA21/22（USB）、HiDiscovery、带选项 82 的 DHCP 中继、命令行界面 (CLI)、CLI 脚本、全功能 MIB 支持、基于 Web 的管理、上下文相关帮助

安全性

基于 IP 的端口安全、基于 MAC 的端口安全、基于端口的 802.1X 访问控制、访客/未经身份验证的 VLAN、RADIUS VLAN 分配、每端口多客户端身份验证、MAC 身份验证旁路、基于入口 MAC 的 ACL、基于入口 IPv4 的 ACL、基于入口 VLAN 的 ACL、受 VLAN 限制的管理访问、HTTPS 证书管理、受限管理访问、适当使用横幅、SNMP 日志记录、本地用户管理、通过 RADIUS 进行远程身份验证

时间同步

PTPv2 透明时钟两步、PTPv2 边界时钟、缓冲实时时钟、SNTP 客户端、SNTP 服务器

工业概况

EtherNet/IP协议、PROFINET IO协议

其他

PoE (802.3AF)、PoE+ (802.3AT)、PoE+ 手动电源管理、手动电缆交叉

路由

全线速路由、基于端口的路由器接口、基于 VLAN 的路由器接口、网络定向广播、OSPFv2、RIP v1/v2、ICMP 路由器发现 (IRDP)、等价多路径 (ECMP)、代理 ARP、静态路由跟踪

MTBF（Telcordia SR-332 问题 3）@ 25°C

187299 h

工作温度

0-+50 °C

相对湿度（无冷凝）

10-95 %

尺寸（宽x高x深）

448 mm x 44 mm x 345 mm

重量

4500 g

安装类型

19" 控制柜

知识产权保护等级

IP20

IEC 60068-2-6 振动

3.5 mm，5.84 Hz，10 次循环，1 倍频程/分钟；1g，8.41 Hz，10 次循环，1 倍频程/分钟

IEC 60068-2-27 冲击

15g，持续时间 11 ms，18 次冲击

EN 61000-4-2 静电放电 (ESD)

4kV 接触放电，8kV 空气放电

EN 61000-4-3 电磁场

10 伏/米（80-3000 兆赫）

EN 61000-4-4 快速瞬变（突发）

2kV 电源线，4kV 数据线

EN 61000-4-5 浪涌电压

电源线：2 kV（线/地）、1 kV（线/线）、4 kV 数据线

EN 61000-4-6 传导免疫

10 伏（150 千赫 -80 兆赫）

EN 55022

EN 55022 A级

FCC CFR47 第 15 部分

FCC 47CFR 第 15 部分，A 类

工业控制设备的安全性

cUL 508

信息技术设备的安全性

cUL 60950-1

需单独订购配件

快速以太网 SFP 模块、千兆以太网 SFP 模块、自动配置适配器 ACA21-USB、终端电缆、Industrial Hivision 网络管理软件

交付清单

设备、信号触点接线端子、2 个带紧固螺钉的支架（预装配）、外壳支脚 - 粘贴式、非加热设备电缆 - 欧式型号

更新和修订

修订号：0.178 修订日期：03-03-2026

更新和修订

修订号：0.178 修订日期：03-03-2026


Report An Error

零件编号

货号 类型
942027002 MACH104-16TX-PoEP-E-L3P
