产品编号: OCTOPUS 8TX PoE-EEC

非管理型 IP67 PoE 交换机，8 个端口，电源电压 24 VDC，列车认证

符合 IEEE 802.3 的可配置 IP67 交换机、符合 IEEE 802.3at 的 PoE+、存储转发交换、以太网 (10 Mbit/s) 和快速以太网 (100 Mbit/s)

  • 上架时间:
    全球
  • 状态:
    有源

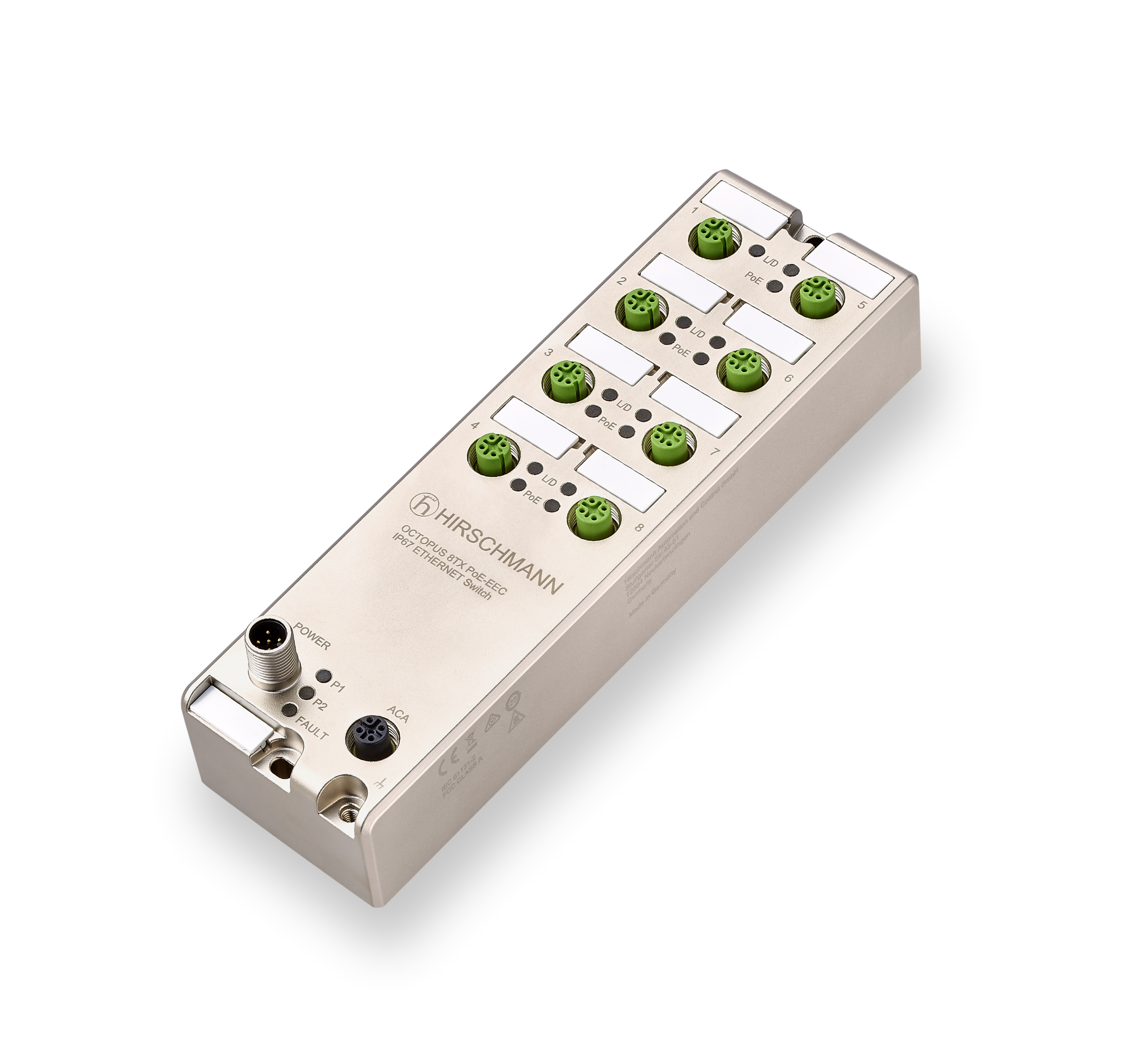

OCTOPUS 8TX PoE-EEC
  • OCTOPUS 8TX PoE-EEC
1 的 1

规格

Expand All

类型

OCTOPUS 8TX PoE-EEC

描述

OCTOPUS 开关适合恶劣环境条件下的户外应用。 由于分支典型认证，它们可用于运输应用（E1），以及火车（EN 50155）和船舶（GL）。

端口类型和数量

8 x 10/100 BASE-TX，其中 7 PoE+，M12 D 编码，4 极，TP 电缆，自动交叉，自动协商，自动极性

电源/信号触点

1 x M12 5 针连接器，A 编码，无信号触点

USB接口

1 x M12 5 针插座，A 编码

双绞线（TP）

0-100 m

线型/星型拓扑结构

任意

工作电压

24 伏直流电 (16.8。 32 伏直流电）

功耗

最大 44 W，35W PoE 输出

电源热输出（单位：BTU (IT)/h）

最大限度。。 30.7

冗余功能

冗余电源

诊断

LED指示灯（电源、链路状态、数据、PoE状态）

配置

交换机：老化时间、QoS 802.1p 映射、QoS DSCP 映射。 专业端口：端口状态、流量控制、广播模式、多播模式、巨型帧、QoS 信任模式、基于端口的优先级、自动协商、数据速率、双工模式、自动交叉、MDI 状态。 Pro PoE 端口：PoE 启用、PoE 优先级、PoE 允许类别

MTBF（Telcordia SR-332 问题 3）@ 25°C

4 755 238 h

相对湿度（包括发生冷凝时）

5-100 %

工作温度

-40-+70 °C

注

请注意，某些推荐的配件仅支持 -25 ºC 至 +70 ºC 的温度范围，并且可能会限制整个系统的可能运行条件。

最低储存温度

-40-+85 °C

尺寸（宽x高x深）

61 mm x 201 mm x 46 mm

重量

910 g

安装类型

壁挂安装

防护等级

IP65、IP67

IEC 60068-2-6 振动

1 毫米，2 Hz-13.2 Hz，90 分钟。0.7 克，13.2 Hz-100 Hz，90 分钟。3.5 毫米，3 Hz-9 Hz，10 个循环，1 个八度/分钟。 1g，9 Hz-150 Hz，10 个周期，1 倍频程/分钟

IEC 60068-2-27 冲击

15g，持续时间 11 ms，18 次冲击

EN 61000-4-2 静电放电 (ESD)

6kV 接触放电，8kV 空气放电

EN 61000-4-3 电磁场

20 伏/米（80-3000 兆赫）

EN 61000-4-4 快速瞬变（突发）

2kV 电源线，4kV 数据线

EN 61000-4-5 浪涌电压

电源线：2 kV（线/地）、1 kV（线/线）、2 kV 数据线

EN 61000-4-6 传导免疫

3V（10kHz-150kHz），10V（150kHz-80MHz）

EN 55032

EN 55032 A级

FCC CFR47 第 15 部分

FCC 47CFR 第 15 部分，A 类

基础标准

CE、EAC、澳大利亚法规符合性标志（RCM）

工业控制设备的安全性

cUL61010-2-201

信息技术设备的安全性

EN62368

危险场所

ISA 12.12.01 第 1 类第 2 部分

铁路规范

EN 50155、EN 45545-2、EN 50121-4

运输

E1

保修

60 个月（请参阅 <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"保修条款 </a 了解详细信息）

需单独订购配件

ACA22-M12 (EEC) (942 125-001)，M12 连接器， "D"- 编码 (934 445-001) 2 米线组带 M12 连接器， "D"- 编码 (934 578-001) 5 米线组带 M12 连接器， "D"- 编码 (934 578-002) 10 米线组带 M12 连接器， "D"- 编码 (934 578-003) 隔板 M12 "D"- 编码为 RJ45 (934 498-001)，OCTOPUS 金属防尘罩套装（25 件）(942 057-001）、OCTOPUS 塑料防尘罩套装（25 件）(942 057-002）*

交付清单

1 × 设备，1 × 用于电源电压连接的运输保护盖，7 × 用于 M12 插座的保护盖，1 x 用于电源连接的 M12 连接器 (ELWIKA 5012 PG7)，一般安全说明

更新和修订

修订编号：0.126 修订日期：10-13-2025

更新和修订

修订编号：0.126 修订日期：10-13-2025
