光缆管路

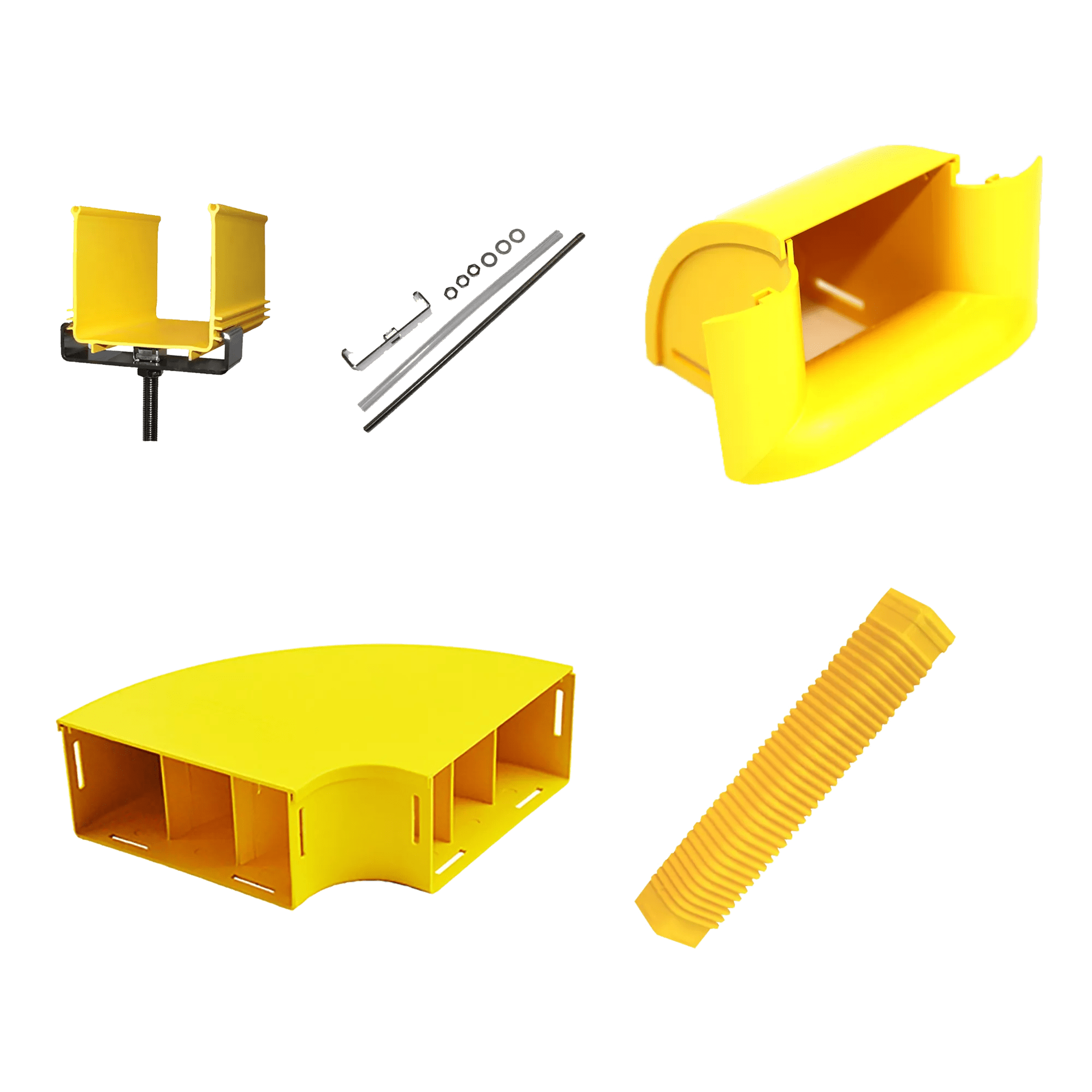

Fiber Raceways are an overhead system of plastic troughs used to route, protect and manage fiber optic cables. Belden's LSZH Fiber Raceway portfolio offers a toolless, flexible system that provides complete protection of fiber cables. Our design tool enables data centers to quickly configure their networks, ensuring that no components are missed during the design phase.

接收产品提醒

快速链接

特点与优势

  • 节省时间和人力：灵活的管路系统无需工具即可卡接
  • 保护线缆：每个管道都内置保护措施；不会撕掉线缆的外部护套或者影响弯曲半径
  • 保证工作人员和设备安全：产品经过UL 94 V-O和RoHS规格认证；自熄且无卤
  • 技术细节

  • 产品列表

光缆管道
零件编号 尺寸 描述
FRD5SYL 4x12光缆管道，4x12，带盖
FRD5TYL 4x12光缆管路有槽管道，4x12，带盖
FRD1SYN 2x2光纤管道，2x2
FRD1TYL 2x2光缆管路有槽管道，2x2，带盖
FRD1SYL 2x2光缆管道，2x2，带盖
FRD3SYL 4x4光缆管道，4x4，带盖
FRD3TYL 4x4光缆管路有槽管道，4x4，带盖
FRD3TYH 4x4光纤管路有槽管道，4x4，带铰链盖
FRD4SYL 4x8光缆管道，4x8，带盖
FRD4TYL 4x8光缆管路有槽管道，4x8，带盖
光缆管道连接-智能部件表
光纤滚道 管盖类型 类型 方向 类型 连接 部件 测量值 颜色
FR L 带盖 弯曲类型 D 向下 K 套件 C 连接 B 分支 1 2x2 B 黑色
3 30度弯曲 H 水平 C 十字连接器 2 2x4 O 橙色
4 40度弯曲 V 垂直 D 分支套件 3 4x4 Y 黄色
990度弯曲 U 向上 E 弯头 4 4x8
0 直形 S 标准 F 敞口 5 4x12
垂直三通改装 R 右侧 P 顶部出线口 6 4x24
R 改装 L 左转 R 异径管 U 通用
N 非改装 C 中心 T 三通
异径管 U 三通分支
1从8x4缩减到4x4 V 垂直三通
28in到4in X Express出口
34in到8in S 侧面散出
48x4到12x4
标准
N 标准
分支套件尺寸
180, 2.4mm带套管线缆
2100-150, 2.4mm带套管线缆
3100-150, 2.4mm带管道线缆
配件
零件编号 尺寸 描述
FRAB3Y 2x4端头支架 2x4
FRAS3Y 4x4无槽接头，4x4
FRAS4Y 4x8无槽接头，4x8
FRAJ1Y 2x2扣合接头，2x2
FRAJ5YSKT 4x12扣合接头，4x12
FRAJ3Y 4x4扣合接头，4x4
FRAJ4Y 4x8扣合接头，4x8
FRAQFY 50mm方套管 50mm OD
FRARY  缠绕管
FRAREY 88mm缠绕管，88mm OD
FRAE1Y 2x2端盖2x2
FRAE3Y 4x4端盖4x4
FRAE4Y 4x8端盖4x8
FRAE1YB 2x2端盖，2x2，带2x套管快脱
FRAE1YC 2x2端盖，2x2，带38mm槽
FRAE5FYSKT 4x12端盖，4x12，无槽组装套件
FRAE3Y1 4x4端盖，4x4，带88mm套管出线口
FRAE4Y2 4x8端盖，4x8，带2x88mm套管出线口
安装套件
零件编号 描述
FRMS2安装隔离套件，100mm
FRMS4安装隔离套件，200mm
FRMT3K安装吊架式套件，100mm
FRMT32安装吊架式套件，100mm，12mm杆
FRMT36安装吊架式套件，100mm，16mm杆
FRMT4K安装吊架式套件，220mm
FRMT42安装吊架式套件，220mm，12mm杆
FRMT46安装吊架式套件，220mm，16mm杆
FRMT5K安装吊架式套件，300mm
FRMT52安装吊架式套件，300mm，12mm杆
FRMD050管道安装支架，50mm
FRMT56安装吊架式套件，300mm，16mm杆
FRMV4K安装垂直支柱套件，220mm
FRMW3K安装壁挂式支架套件，100mm
FRMC3K安装C型套件，100mm，套件
FRMC4K安装C型套件，220mm，套件
FRMC5K安装C型套件，300mm，套件
FRMC3安装C型套件，100mm
FRMC4安装C型套件，220mm
FRMC5安装C型套件，300mm
FRML4K安装梯架套件，220mm
工具包
零件编号 描述
FRTS3开槽工具-脚控带壳
FRTS4开槽工具-手持，液压
FRTS5开槽工具-手持，液压带壳
FRTS1100mm；220mm管道和300mm开槽工具
FRTB2分支工具包，50mm套件
FRTB1分支工具包，50mm
FRTC1切割工具，分支
FRTC2切割工具，放线孔锯
FRTD1管道线缆分离器套件
FRTM1斜锯盒，100、220和300mm
FRTM2斜锯盒，30mm和50mm
FRTS2开槽工具-脚控
