产品编号: 50095PVC

DeviceNet 扁平主干电缆，4C16AWG Str TC，PVC（芯线 A）/ FMPE（芯线 B），PVC 护套

DeviceNet 扁平主干电缆，4C16AWG Str TC，PVC（芯线 A）/ FMPE（芯线 B），PVC 护套，CMG-FT4，300V

  • 上架时间:
    全球
  • 状态:
    有源
50095PVC
  • 50095PVC
1 的 1

规格

Expand All

适合应用

2 类 (CL2) 4 芯非屏蔽扁平电缆 DeviceNet 主干线

导体

AWG Stranding Material
16 Stranded TC - Tinned Copper

导体数

4

绝缘

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 2.80 mm 0.65 mm
Conductor1 PE - Polyethylene (Foam) 2.80 mm 0.65 mm

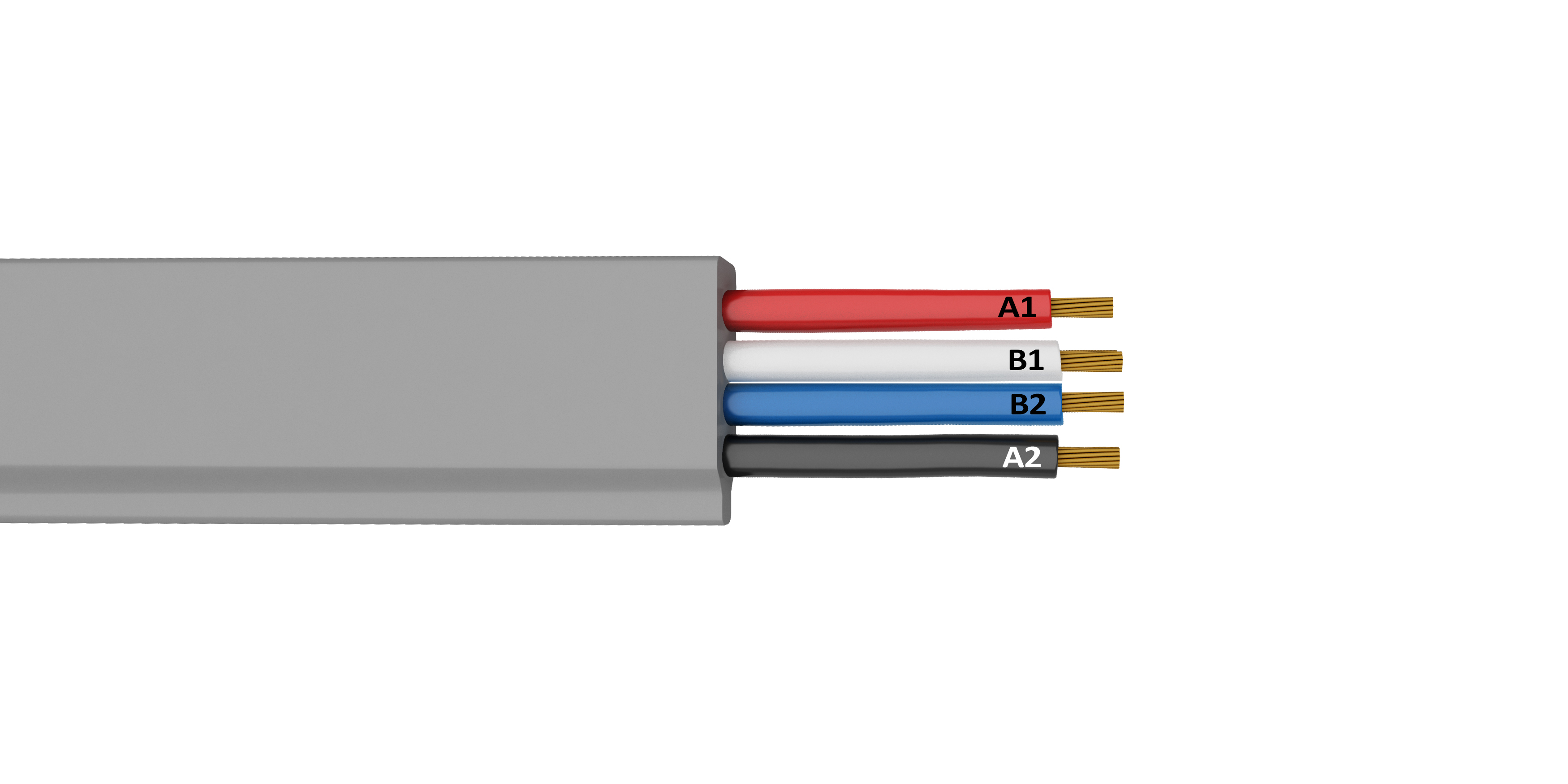

颜色表

Number Color
Core A1 Red
Core A2 Black
Core B1 White
Core B2 Blue

外层护套

Material Nominal Diameter
PVC - Polyvinyl Chloride 5.3±0.2mm(Height) X 19.3±0.60m(Width)

导体DCR

Nominal Conductor DCR
14.6 Ohm/km

电容

Element Max. Capacitance Unbalance Nom. Capacitance Conductor to Conductor
Cores B @500 KHz 1.2 pF/ft 14.7 pF/ft

阻抗

Frequency [MHz] Nominal Characteristic Impedance
Cores B @500 KHz, 20°C 120 Ohm

延迟

Nominal Delay
1.61 ns/ft

高频

Frequency [MHz] Max. Insertion Loss (Attenuation)
125 KHz 0.13 dB/100ft
0.5 MHz 0.25 dB/100ft
1.0 MHz 0.40 dB/100ft

电压

UL Voltage Rating
300 V

储存温度范围

-40°C 至 +85°C

工作温度范围

-30°C 至 +75°C @ 8 安培，在 80 时电流线性降额至零°C

弯曲测试最小弯曲数

1000000

弯曲测试说明

@ 4'' 半径

最大推荐拉力

90 lbs

安装时的最小弯曲半径

10 倍加厚

运行期间的最小弯曲半径

10 X 厚度

最小连续弯曲半径

101.5 mm

最小弯曲半径

101.6 mm

NEC/(UL) 合规性

CL2, CMG

CEC/C(UL) 合规性

CMG

CSA AWM合规性

AWM I/II A/B

更新和修订

修订编号：0.245 修订日期：08-27-2025

更新和修订

修订编号：0.245 修订日期：08-27-2025


Report An Error

零件编号

货号 颜色 长度
50095PVC 010075M 黑色 75 m
50095PVC 010200M 黑色 200 m
50095PVC 010420M 黑色 420 m
50095PVC 006075M 蓝色 75 m
50095PVC 006200M 蓝色 200 m
50095PVC 006420M 蓝色 420 m
