产品编号: 6545FE

安全 & 声音、#22-6pr、BC、屏蔽、CMP

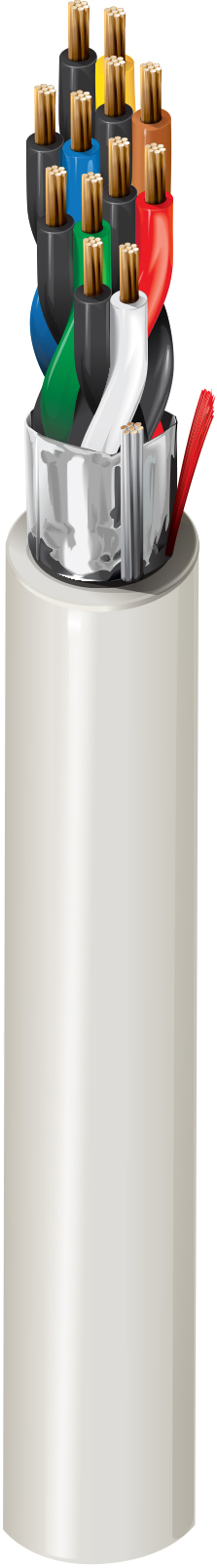

安全 & 音响电缆，Plenum-CMP，6-22 AWG 绞合裸铜线对，带 Flamarrest® 绝缘层、Beldfoil® 屏蔽层和 Flamarrest® 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
6545FE
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Pair(s) 6 22 7x30 BC - Bare Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.268 in Yes

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
17.5 Ohm/1000ft 33 pF/ft (110 pF/m) 59.4 pF/ft (195 pF/m) 0.18 µH/ft (0.59 µH/m) 2 Amps per Conductor at 25ºC

Nom 外层护盾 DCR

12.7 欧姆/1000 英尺（41.7 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C 0°C To +75°C

弯曲半径

Stationary Min. Installation Min.
2.68 in (68.1 mm) 2.68 in

最大拉伸张力

114.6 lb (51.98 kg)

线缆毛重

46.1 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

NFPA 262（UL910），FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

5545FE

更新和修订

修订编号：0.318 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.318 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
6545FE 8771000 自然色 612825178439 C
6545FE 877U1000 自然色 612825178422
