闭路电视电缆 - 551945

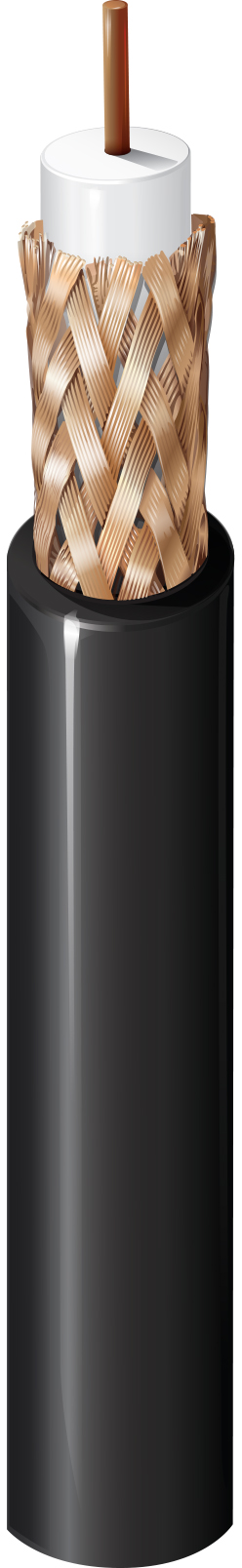

监控 & CCTV 电缆，RG59，额定 -CM，22 AWG 绞合裸铜，泡沫聚烯烃芯，93% 裸铜编织，PVC 护套

上架时间:

全球
状态:

有源

报价

551945

规格
零件编号
资源

规格

产品概述

适合应用	监控、闭路电视摄像机

物理特性（总体）

导体

AWG	Stranding	Material	Nominal Diameter	No. of Coax
22	7x30	BC - Bare Copper	0.03 in	1

绝缘

Material	Nominal Diameter
PE - Polyethylene (Foam)	0.14 in

绝缘表注意事项	充气

外屏蔽

Type	Material	Coverage [%]
Braid	Bare Copper (BC)	93%

外层护套

Material	Nominal Diameter
PVC - Polyvinyl Chloride	0.232 in

电气特性

导体DCR

Nominal Conductor DCR	Nominal Conductor DCR Conductor Resistance	Nominal Outer Shield DCR	Outer Conductor DCR
15 Ohm/1000ft	15 Ohm/1000ft	2.6 Ohm/1000ft	2.6 Ohm/1000ft

电容

Nom. Capacitance Conductor to Shield
17.3 pF/ft

电感

Nominal Inductance
0.09 µH/ft

阻抗

Nominal Characteristic Impedance
75 Ohm

高频（标称/典型）

Frequency [MHz]	Nom. Insertion Loss
1 MHz	0.3 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	2.1 dB/100ft
100 MHz	3 dB/100ft
200 MHz	4.5 dB/100ft
400 MHz	6.6 dB/100ft
700 MHz	8.9 dB/100ft
900 MHz	10.1 dB/100ft
1000 MHz	10.9 dB/100ft

延迟

Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
78 ns/100m	1.3 ns/ft	78%

电压

UL Voltage Rating
300 V RMS

温度范围

UL 温度等级	75°C
工作温度范围	-40°C 至 +75°C

机械特性

线缆毛重	28 lbs/1000ft
最大推荐拉力	49 lbs
最小短轴弯曲半径	2.5 in

尺寸

Width	Depth
0.76	0.79

标准

NEC条款	第八百条
NEC/(UL) 合规性	CM
CEC/C(UL) 合规性	CM
RG型	59
串行型	59

适用环境和其他计划

欧盟指令 2000/53/EC（ELV）	是
欧盟指令 2003/11/EC（BFR）	是
欧盟指令 2011/65/EU（RoHS 2）	是
欧盟指令 2012/19/EU（WEEE）	是
欧盟指令合规性	是
欧盟CE标志	是
MII 命令 #39（中国 RoHS）	是

适合性

适合性 - 室内	是
适合性 - 户外	是

可燃性、LS0H、毒性测试

UL阻燃性	UL1685 UL荷载
UL额定电压	300 V RMS

静压室/非静压室

静压室（是/否）	否

历史

更新和修订	修订编号：0.397 修订日期：03-27-2024

信息

更新和修订	修订编号：0.397 修订日期：03-27-2024

Report An Error

零件编号

货号	颜色	包装方式	长度	UPC
551945 0101000	黑色	线盘	1,000 ft	612825163992
