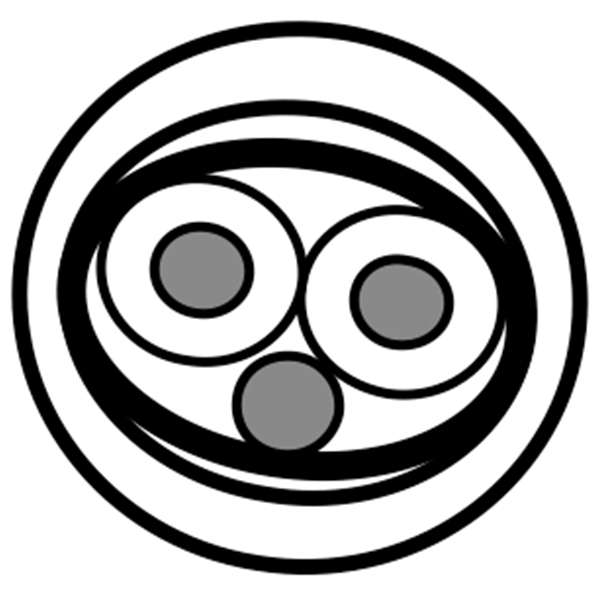

产品编号: 70050

1 对 AES/EBU，22AWG，ISTP，LSZH

数字音频 1 对 AES/EBU，22AWG/0.34mm²，ISTP，LSZH

  • 上架时间:
    全球
  • 状态:
    有源
70050
  • 70050
1 的 1

规格

Expand All

适合应用

1 对 22AWG 无卤单对电缆；用于数字音频

导体

Size Stranding Material
22 7x30 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 2.10 mm (0.0827 in) Red & Black

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.00 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
58.0 Ohm/km (17.7 Ohm/1000ft) 45 pF/m (14 pF/ft) 110 Ohm 76%

弯曲半径

Installation Min.
60 mm

最大拉伸张力

70 N (16 lbf)

环境适应性

室内

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass: Fca

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订编号：0.185 修订日期：09-07-2025

更新和修订

修订编号：0.185 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
70050.00100 紫色 线盘 100 m 8719605159083
70050.00500 紫色 线盘 500 m 8719605010025
