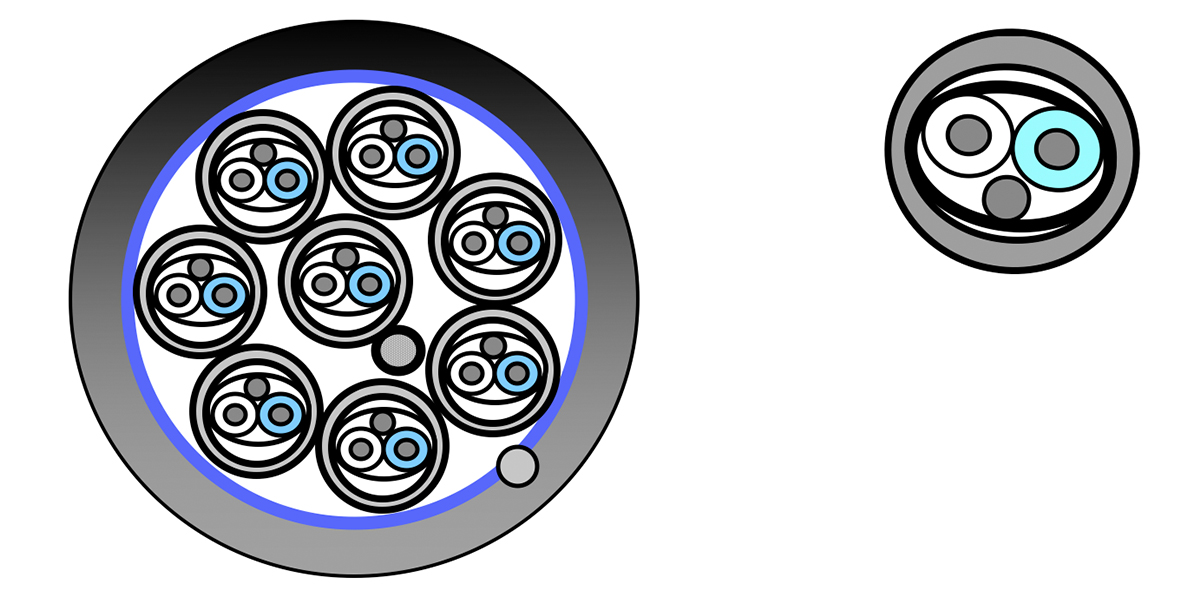

产品编号: 70059LW

8 对 AES/EBU，24AWG，ISTP，LSZH-C

数字音频 8 对 AES/EBU，24AWG/0.22mm²，ISTP，LSZH-C

  • 上架时间:
    全球
  • 状态:
    有源
70059LW
5 的 5

规格

Expand All

适合应用

数字多调制线缆，用于专业工作室的模拟和数字音频信号传输；设计上满足AES/EBU规格要求

导体

Size Stranding Material
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue

内屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

内护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.5 mm (0.14 in)

内护套表备注

元件均已编号以便识别

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.2 mm (0.047 in) 14.5 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
86 Ohm/km (26 Ohm/1000ft) 40 pF/m (12 pF/ft) 110 Ohm 80%

弯曲半径

Installation Min.
200 mm

环境适应性

室内 - Euroclass Cca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟指令 2011/65/EU（RoHS 2）

更新和修订

修订编号：0.36 修订日期：09-07-2025

更新和修订

修订编号：0.36 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
70059LW.01500 黑色 线盘 500 m 8719605213587
70059LW.011000 黑色 线盘 1,000 m 8719605223548
70059LW.00500 紫色 线盘 500 m 8719605196422
