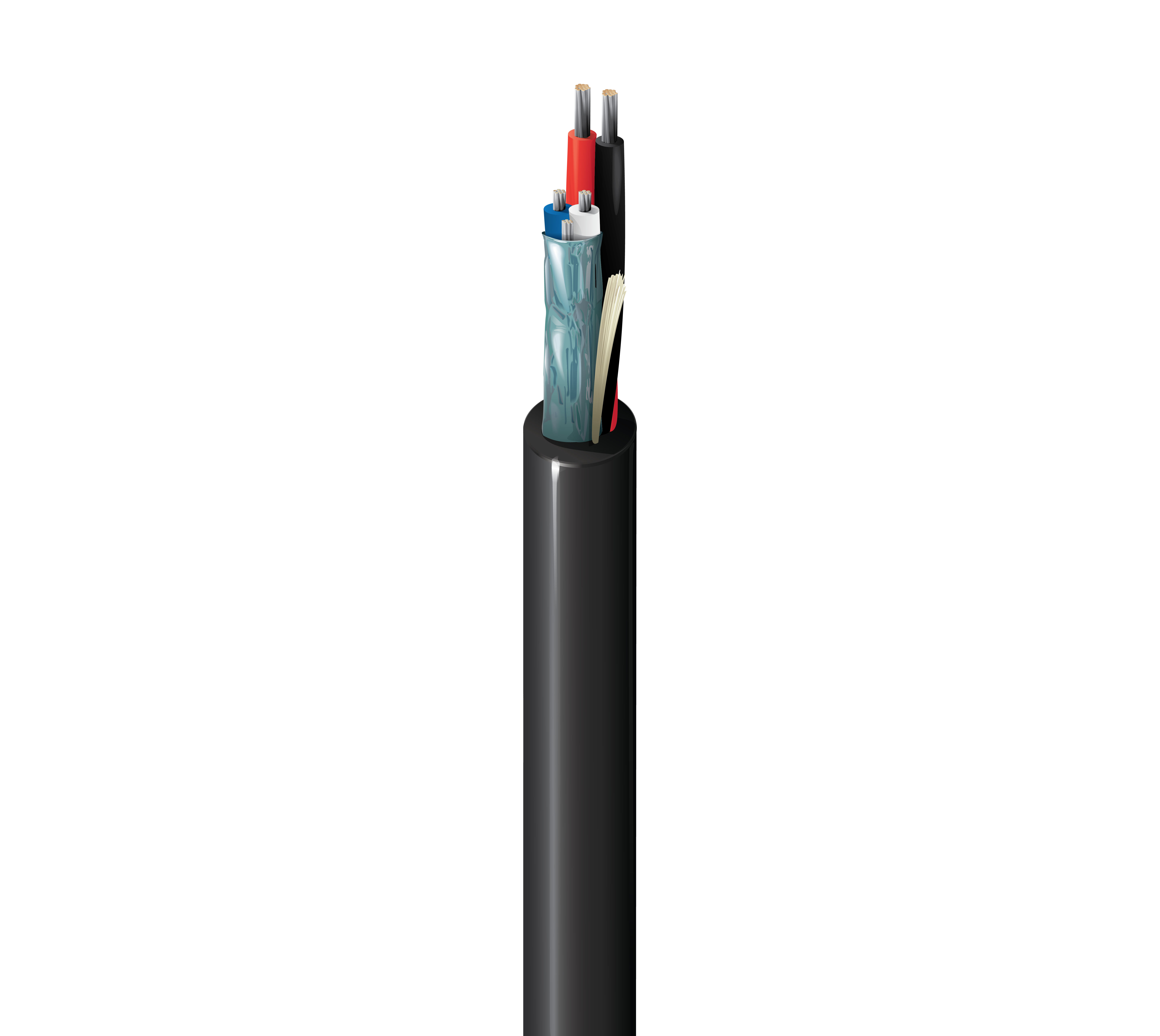

产品编号: 1502R

媒体控制，1 对 22 AWG TC，2 Cond。 18 AWG，立管

多媒体控制电缆，1 对 22 AWG 绞合 (7x30) 镀锡铜线（数据），带 FPE 绝缘，Beldfoil® 屏蔽带排水，2 导体 18 AWG 绞合 (16x30) 镀锡铜导体（电源），带 F-R PVC 绝缘，立管，F-R PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1502R
  • 1502R
1 的 1

规格

Expand All

适合应用

多媒体 & 照明自动化/控制、AMX® 和 Crestron ® 控制系统

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 2 18 AWG 16x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) 0.079 in (2.0 mm) Blue & White, Red & Black HDPE
Conductor(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.073 in (1.9 mm) Red & Black

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Tinned Copper (TC)

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.039 in (0.99 mm) 0.25 in (6.4 mm) Yes

线缆外廓直径（标称）

0.25 in (6.4 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 18.2 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 14 pF/ft (46 pF/m) 38 pF/ft (120 pF/m) 100 Ohm 0.232 µH/ft (0.761 µH/m) 6 Amps per conductor @ 30°C
Conductor(s) 6.9 Ohm/1000ft (23 Ohm/km) 29 pF/ft (95 pF/m) 0.168 µH/ft (0.551 µH/m) 14 Amps per conductor @ 30°C

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

最大拉伸张力

65.3 lb (29.6 kg)

线缆毛重

40 磅/1000 英尺

环境适应性

室内-立管，室内

阻燃性/遇火反应

UL 1666 立管、IEEE 1202 FT4、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《公路运输条例》第 800 条

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

1502P

备注

每隔两英尺印有顺序长度计数标记。

更新和修订

修订编号：0.537 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.537 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1502R G75500 水蓝色 线盘 500 ft 612825115953 C
1502R G751000 水蓝色 线盘 1,000 ft 612825115946 C
1502R 010500 黑色 线盘 500 ft 612825116004 C
1502R 0101000 黑色 线盘 1,000 ft 612825115984 C
1502R 0105000 黑色 线盘 5,000 ft 612825116011
1502R 01010000 黑色 线盘 10,000 ft 612825115991
1502R 009500 白色 线盘 500 ft 612825115977 C
1502R 0091000 白色 线盘 1,000 ft 612825115960 C
