产品编号: 1387LP

照明 & 自动化，1 对 22 AWG，2 导体 18 AWG，CMP

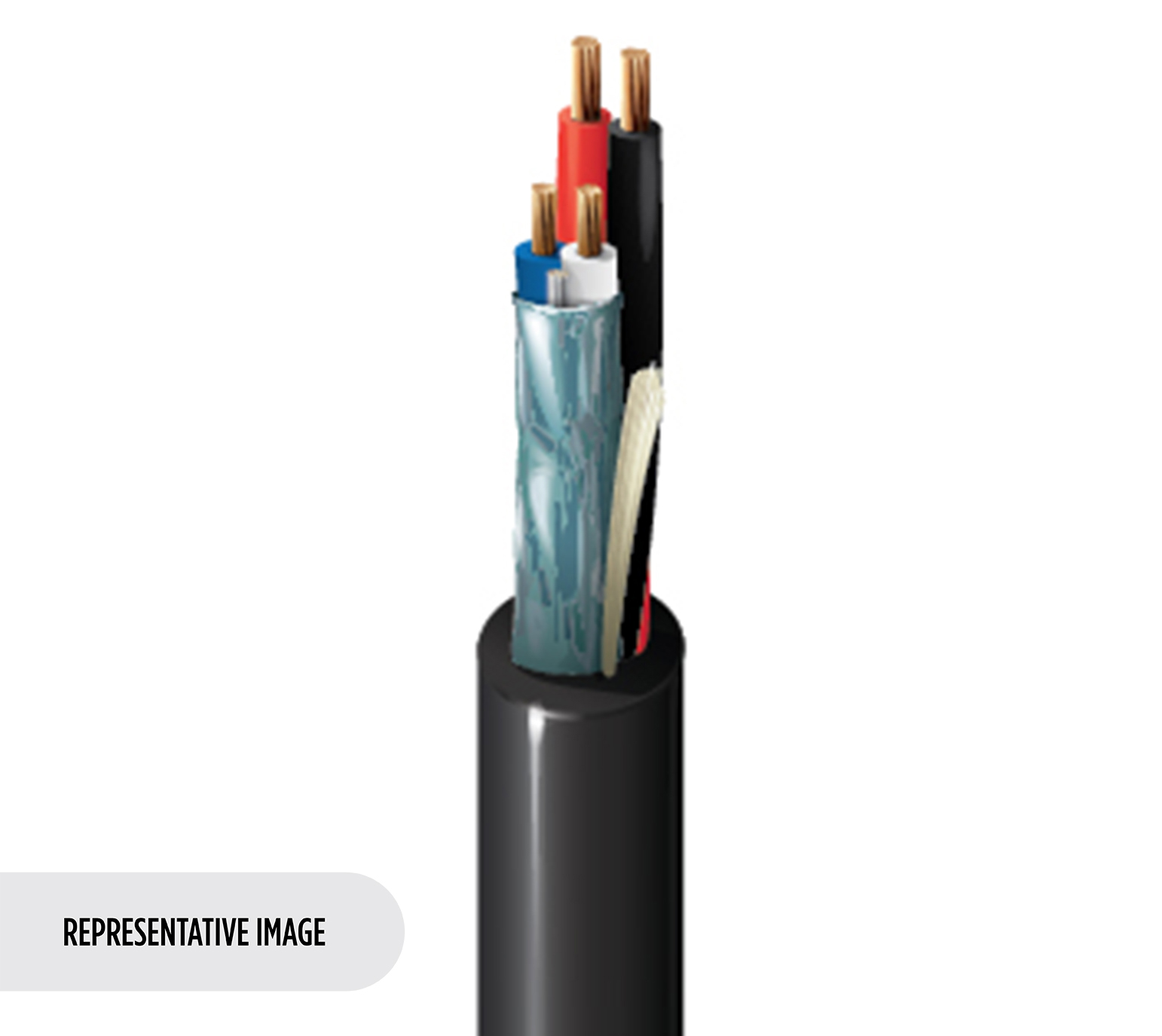

照明 & 自动化电缆，1（数据）对 22 AWG 绞合（7x30）裸铜线，FEP 绝缘，Beldfoil® 屏蔽（带排水），以及 2 导体 18 AWG 绞合（19x30）裸铜线无屏蔽，FEP 绝缘（电源），CMP 级 PVDF 护套

  • 上架时间:
    全球
  • 状态:
    有源
1387LP
  • 1387LP
1 的 1

规格

Expand All

适合应用

多媒体 & 照明自动化/控制、Lutron® Sivoia® QS 系统、电机驱动装置

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 BC - Bare Copper
Conductor(s) 2 18 AWG 19x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.066 in (1.7 mm) Purple & White
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.011 in (0.28 mm) 0.058 in (1.5 mm) Red & Black

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.017 in (0.43 mm) 0.228 in (5.79 mm)

线缆外廓直径（标称）

0.228 in (5.79 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Max. Current
Pair(s) 17.2 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 21.2 pF/ft (69.6 pF/m) 34 Amps per conductor @ 30°C
Conductor(s) 6.9 Ohm/1000ft (23 Ohm/km) 17 Amps per conductor @ 30°C

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
150°C -40°C to +150°C

弯曲半径

Stationary Min. Installation Min.
2.3 in (58 mm) 2.3 in (58 mm)

最大拉伸张力

73.1 lb (33.2 kg)

线缆毛重

39 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262 (UL 910), FT6

NEC/UL合规性

第八百条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟CE标识，REACH

非静压室编号

1385LA

备注

每隔两英尺印有顺序长度计数标记。

更新和修订

修订编号：0.398 修订日期：09-07-2025

更新和修订

修订编号：0.398 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1387LP 009500 白色 线盘 500 ft 612825114086
