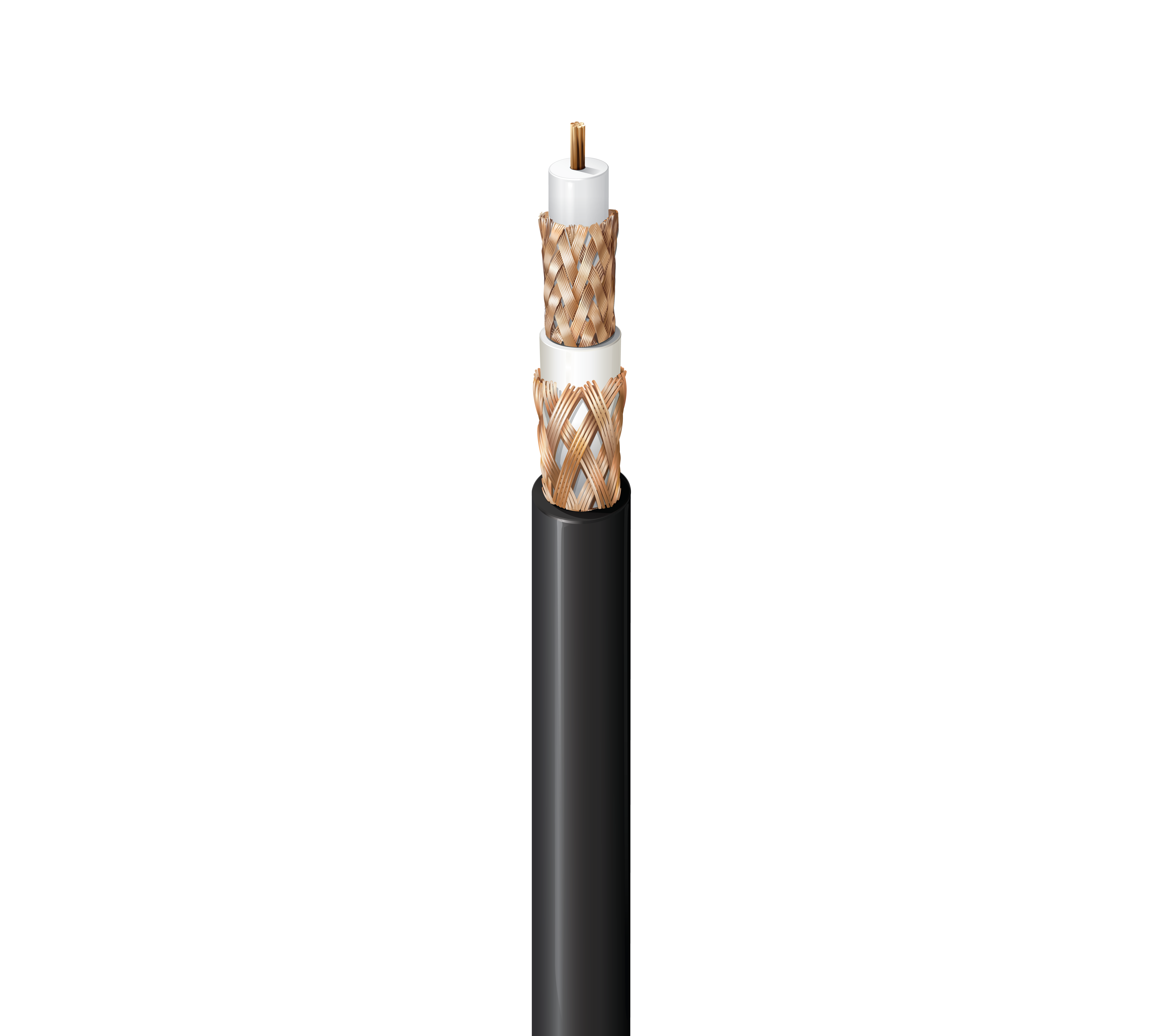

产品编号: 1859A

三同轴、RG11、15 AWG Str BC、双 BC 编织、PVDF Jkt、CMP

三同轴，RG11，15 AWG (19x27) 裸铜导体，FEP 绝缘，95% 裸铜编织屏蔽，PVDF 绝缘，90% 裸铜编织屏蔽，PVDF 护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
1859A
  • 1859A
1 的 1

规格

Expand All

适合应用

模拟视频；将摄像头与CCU（摄像头控制单元）互连

RG型

11

导体

Size Stranding Nom. Diameter Material
15 AWG 19x27 0.064 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter
FEP - Fluorinated Ethylene Propylene (Foam) 0.285 in (7.24 mm)

内屏蔽

Layer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

内护套

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.350 in (8.89 mm)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 90%

外层护套

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.406 in (10.3 mm)

回波损耗

Frequency Min. Return Loss
5 - 850 MHz 21 dB
850 - 4500 MHz 15 dB

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
3.0 Ohm/1000ft (9.8 Ohm/km) 1.4 Ohm/1000ft (4.6 Ohm/km) 1.3 Ohm/1000ft (4.3 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 80%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
125°C -20°C to +125°C

弯曲半径

Installation Min.
4.0 in

最大拉伸张力

209 lb (94.8 kg)

线缆毛重

127 磅/1000 英尺

环境适应性

室内 - 静压室，室内

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

NEC/UL合规性

CMP

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.360 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.360 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1859A 010500 黑色 线盘 500 ft 612825125136 C
1859A 0101000 黑色 线盘 1,000 ft 612825125129 C
1859A 0103000 黑色 线盘 3,000 ft 612825381129
1859A 0105000 黑色 线盘 5,000 ft 612825435785
