规格
产品概述
| 适合应用 | 模拟视频；将摄像头与CCU（摄像头控制单元）互连 |
|---|

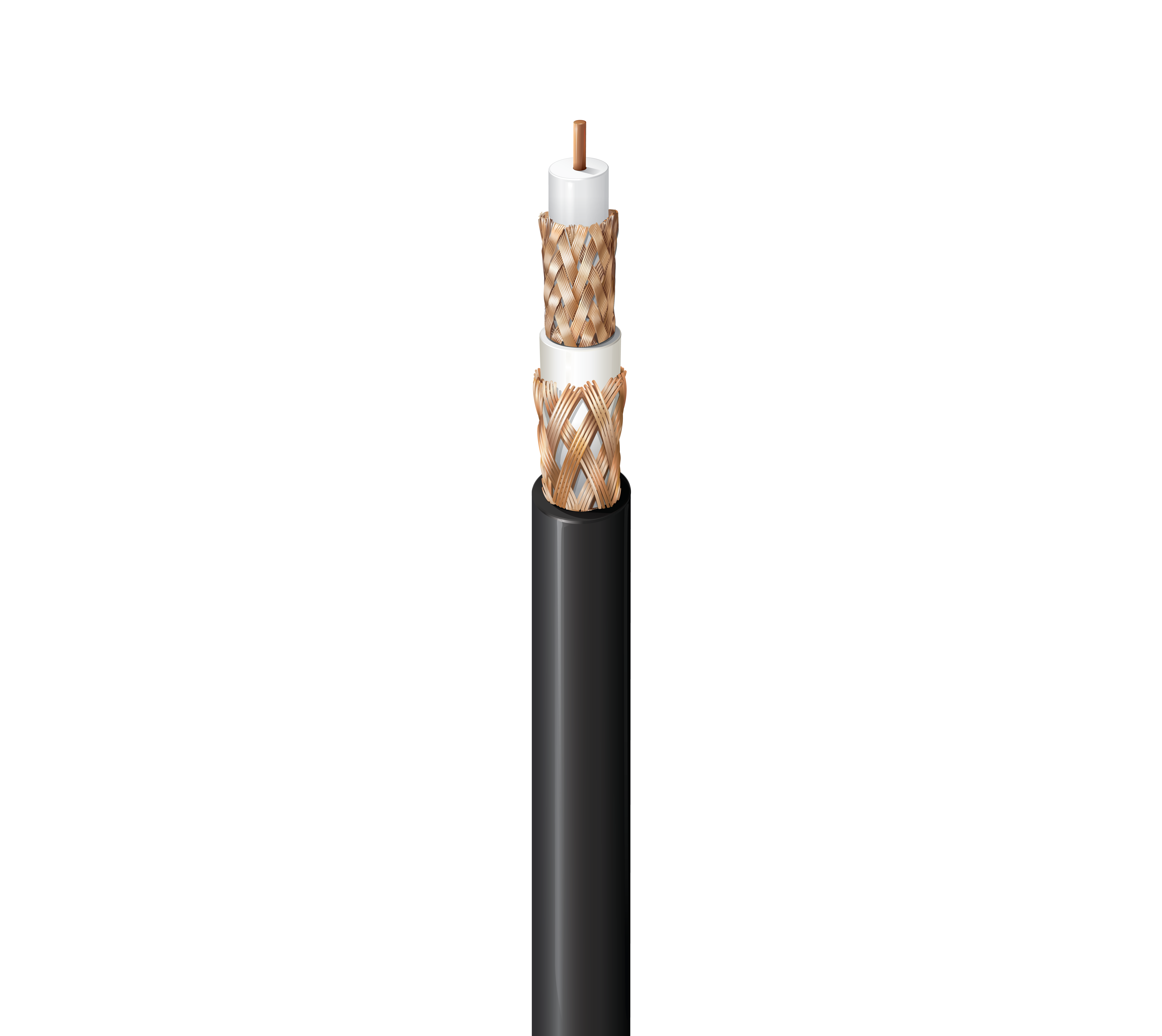

构造详情
|
RG型 |
11 |
|---|
导体
| 尺寸 | 绞合 | 标称直径 | 材料 |
|---|---|---|---|
| 14AWG | 实心 | 0.064英寸 | BC - 裸铜 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| FEP - 氟化乙丙烯（发泡） | 0.285 in（7.24 mm） | 白色 |
内屏蔽
| 层级 | 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|---|
| 1 | 编织 | 裸铜（BC） | 95% |
内护套
| 材料 | 标称直径 |
|---|---|
| PVDF - 聚偏二氟乙烯 | 0.350 in（8.89 mm） |
外屏蔽
| 层级 | 外屏蔽型 | 材料 | 覆盖率 |
|---|---|---|---|
| 1 | 编织 | 裸铜（BC） | 80% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVDF - 聚偏二氟乙烯 | 0.408 in（10.4 mm） |
|
线缆外廓直径（标称） |
0.408 in（10.4 mm） |
|---|
电气特性
回波损耗
| 频率 | 最低回波损耗 |
|---|---|
| 5 - 850 MHz | 21 dB |
| 850 - 4500 MHz | 15 dB |
衰减
| 频率 | 标称衰减 |
|---|---|
| 1 MHz | 0.09 dB/100ft |
| 3.6 MHz | 0.28 dB/100ft |
| 10 MHz | 0.47 dB/100ft |
| 71.5 MHz | 1.33 dB/100ft |
| 135 MHz | 1.90 |
| 270 MHz | 2.94 dB/100ft |
| 360 MHz | 3.42 dB/100ft |
| 540 MHz | 4.46 dB/100ft |
| 720 MHz | 5.41 dB/100ft |
| 750 MHz | 5.51 dB/100ft |
| 1000 MHz | 6.74 dB/100ft |
| 1500 MHz | 9.03 dB/100ft |
| 2250 MHz | 11.30 dB/100ft |
| 3000 MHz | 12.54 dB/100ft |
| 3000 MHz | 17.00 dB/100ft |
| 4000 MHz | 27.45 dB/100ft |
电气设备
| 标称导体DCR | 标称内屏蔽DCR | 标称外屏蔽DCR | 导体到屏蔽标称电容 | 标称特性阻抗 | 标称传输速度 |
|---|---|---|---|---|---|
| 2.5 Ohm/1000ft | 1.6 Ohm/1000ft (5.2 Ohm/km) | 1.4 Ohm/1000ft (4.6 Ohm/km) | 16.5 pF/ft (54.1 pF/m) | 75 Ohm | 80% |
电压
| UL额定电压 |
|---|
| 300 V (CMP) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 125°C | -15°C至+125°C |
弯曲半径
| 安装最小值 |
|---|
| 4.0 in（100 mm） |
|
最大拉伸张力 |
170 lb（77 kg） |
|---|---|
|
线缆毛重 |
132 lb/1000ft |
标准与合规性
|
环境适应性 |
室内 - 静压室，室内 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
NFPA 262 |
|
NEC/UL合规性 |
CMP |
|
CEC / C（UL）合规性 |
CMP |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE) |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
非静压室编号 |
8233A |
历史
|
更新和修订 |
修订编号：0.450 修订日期：2024年04月29日 |
|---|
信息
|
更新和修订 |
修订编号：0.450 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC |
|---|---|---|---|---|
| 8233P 010500 | 黑色 | 线盘 | 500 ft | 612825440031 |
| 8233P 0101000 | 黑色 | 线盘 | 1,000 ft | 612825196662 |
| 8233P 0105000 | 黑色 | 线盘 | 5,000 ft | 612825354970 |
