产品编号: 7810A

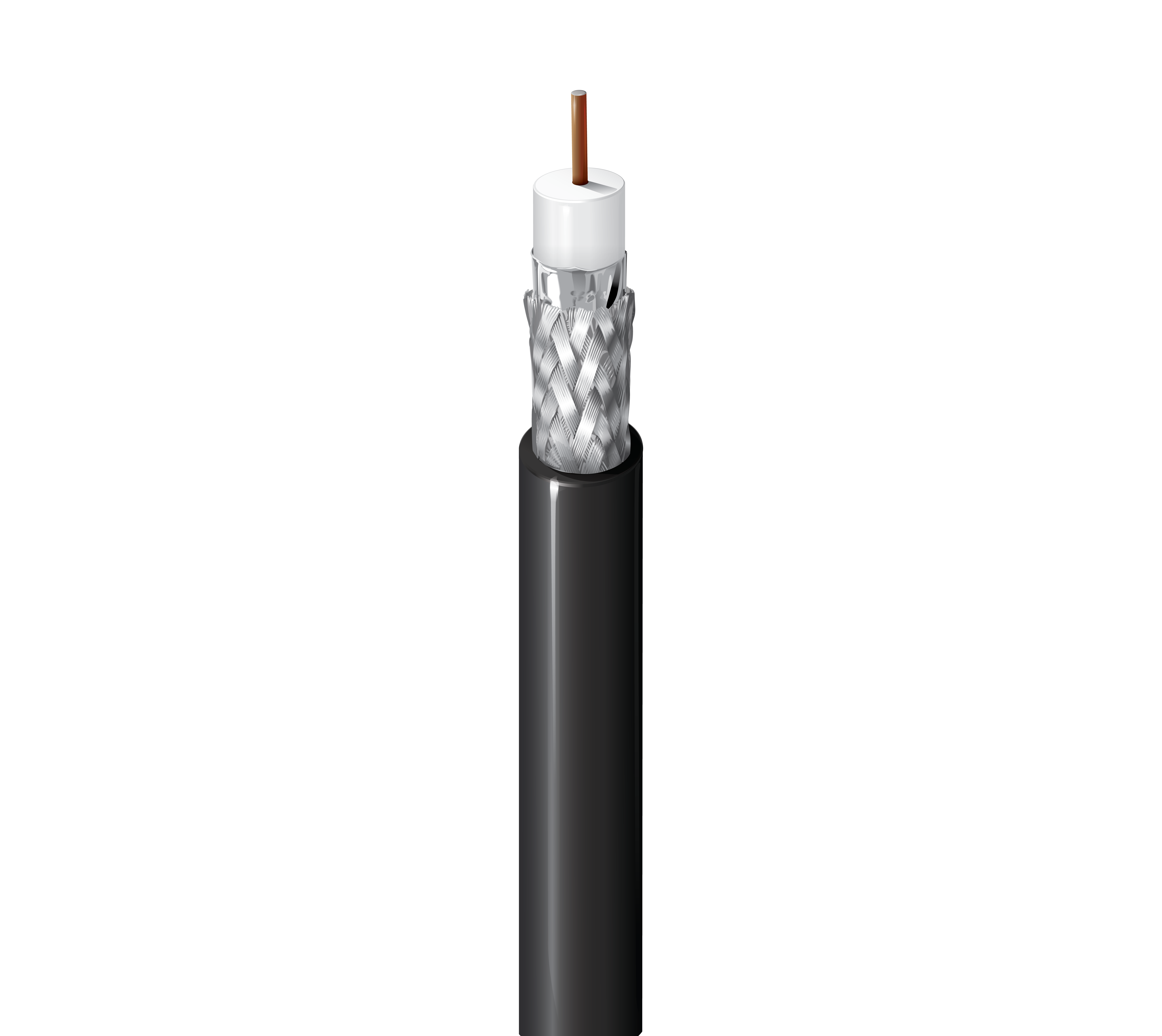

50 欧姆无线传输同轴电缆，RF 400，RG-8，10 AWG 实心 BCCA，铝箔 + 95% TC 编织，PE Jkt

50 欧姆无线传输同轴电缆，RF400，RG8，10 AWG 实心裸铜包铝导体，PE 绝缘，Duofoil® II + 95% 镀锡铜编织屏蔽，PE 护套

  • 上架时间:
    全球
  • 状态:
    有源
7810A
  • 7810A
1 的 1

规格

Expand All

适合应用

点对点和点对多点无线天线通信；无线麦克风、双向无线电、业余无线电、低功率 FM、GPS、RFID（射频识别）

RG型

8

导体

Size Stranding Nom. Diameter Material
10 AWG Solid 0.111 in BCCA - Bare Copper Covered Aluminum

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.285 in (7.24 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
PE - Polyethylene 0.403 in (10.2 mm)

线缆外廓直径（标称）

0.403 in (10.2 mm)

VSWR

Frequency Max. VSWR
5 - 6000 MHz 1.25:1

衰减

Frequency Nom. Attenuation
30 MHz 0.7 dB/100ft
50 MHz 0.9 dB/100ft
150 MHz 1.5 dB/100
220 MHz 1.8 dB/100ft
450 MHz 2.7 dB/100ft
900 MHz 3.8 dB/100ft
1500 MHz 5.1 dB/100ft
1800 MHz 5.6 dB/100ft
2000 MHz 6 dB/100ft
2500 MHz 6.7 dB/100ft
3000 MHz 7.5 dB/100ft
3500 MHz 8.2 dB/100ft
4500 MHz 9.5 dB/100ft
5800 MHz 11.1 dB/100ft
6000 MHz 11.4 dB/100ft

额定功率

Frequency Max. Power Rating
30 MHz 3,427 W
50 MHz 2,588 W
150 MHz 1,428 W
220 MHz 1,195 W
450 MHz 817 W
900 MHz 575 W
1,500 MHz 437 W
2,000 MHz 375 W
2,500 MHz 334 W
3,500 MHz 282 W
4,500 MHz 247 W
6,000 MHz 213 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.3 Ohm/1000ft 2.0 Ohm/1000ft (6.6 Ohm/km) 23 pF/ft (75 pF/m) 50 Ohm 86%

电压

Voltage Rating
300 V

温度

Operating
-40°C to +80°C

弯曲半径

Installation Min.
2 in (51 mm)

最大拉伸张力

145 lb (65.8 kg)

线缆毛重

77 磅/1000 英尺

环境适应性

户外，户外，耐晒，抗紫外线，架空 - 承力吊索支撑

可持续发展

CA Prop 65

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.528 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.528 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7810A 010500 黑色 线盘 500 ft 612825189800 C
7810A 0101000 黑色 线盘 1,000 ft 612825189794 C
