产品编号: 89880

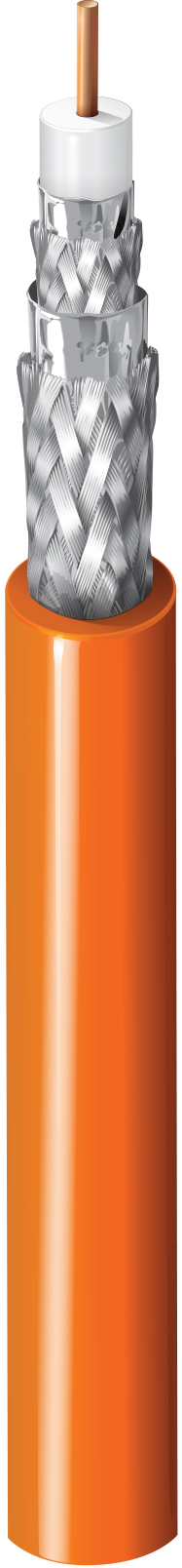

50Ω，#12 Sol BC，FFEP Ins，Duobond IV® 四重屏蔽，PVDF Jkt，CMP

以太网 50 Ω 10BASE5、12 AWG 实心裸铜导体、泡沫 FEP 绝缘、整体 Duobond® II+ 镀锡铜编织 (90%)+Duofoil®+ 镀锡铜编织 (90%) 屏蔽、含氟共聚物护套、CMP

  • 上架时间:
    全球
  • 状态:
    有源
89880
5 的 5

规格

Expand All

适合应用

粗缆以太网(IEEE 802.3 10BASE5)

导体

Size Stranding Nom. Diameter Material
12 AWG Solid 0.086 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.245 in (6.22 mm) Clear

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.365 in (9.27 mm)

线缆外廓直径（标称）

0.365 in (9.27 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.18 dB/100ft
5 MHz 0.37 dB/100ft
10 MHz 0.52 dB/100ft
50 MHz 1.15 dB/100ft
100 MHz 1.65 dB/100ft
200 MHz 2.45 dB/100ft
400 MHz 3.80 dB/100ft
700 MHz 5.60 dB/100ft
900 MHz 6.80 dB/100ft
1000 MHz 7.20 dB/100ft

额定功率

Frequency Max. Power Rating
1 MHz 15,900 W
5 MHz 6,928 W
10 MHz 4,802 W
50 MHz 1,992 W
100 MHz 1,344 W
200 MHz 900 W
400 MHz 602 W
700 MHz 438 W
900 MHz 382 W
1,000 MHz 361 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.4 Ohm/1000ft 1.5 Ohm/1000ft (4.9 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 78%

电压

UL Voltage Rating Voltage Rating
300 V (CMP) 600 V

温度

UL Temperature Operating
150°C -25°C to +150°C

弯曲半径

Installation Min.
6.0 in (150 mm)

最大拉伸张力

255 lb (116 kg)

线缆毛重

137 磅/1000 英尺

环境适应性

室内 - 静压室，室内

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CL2P，CMP

CEC / C（UL）合规性

CMP

IEEE合规性

IEEE 802.3 10Base5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

DEC Part No. 17-00324-00

非静压室编号

9880

备注

每隔 2.5 米设有环形条纹，以帮助用户放置水龙头。

更新和修订

修订号：0.501 修订日期：02-20-2026

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订号：0.501 修订日期：02-20-2026

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
89880 0031000 橙色 线盘 1,000 ft 612825221364 C
89880 0031640 橙色 线盘 1,640 ft 612825221371 C Z
