产品编号: 9222

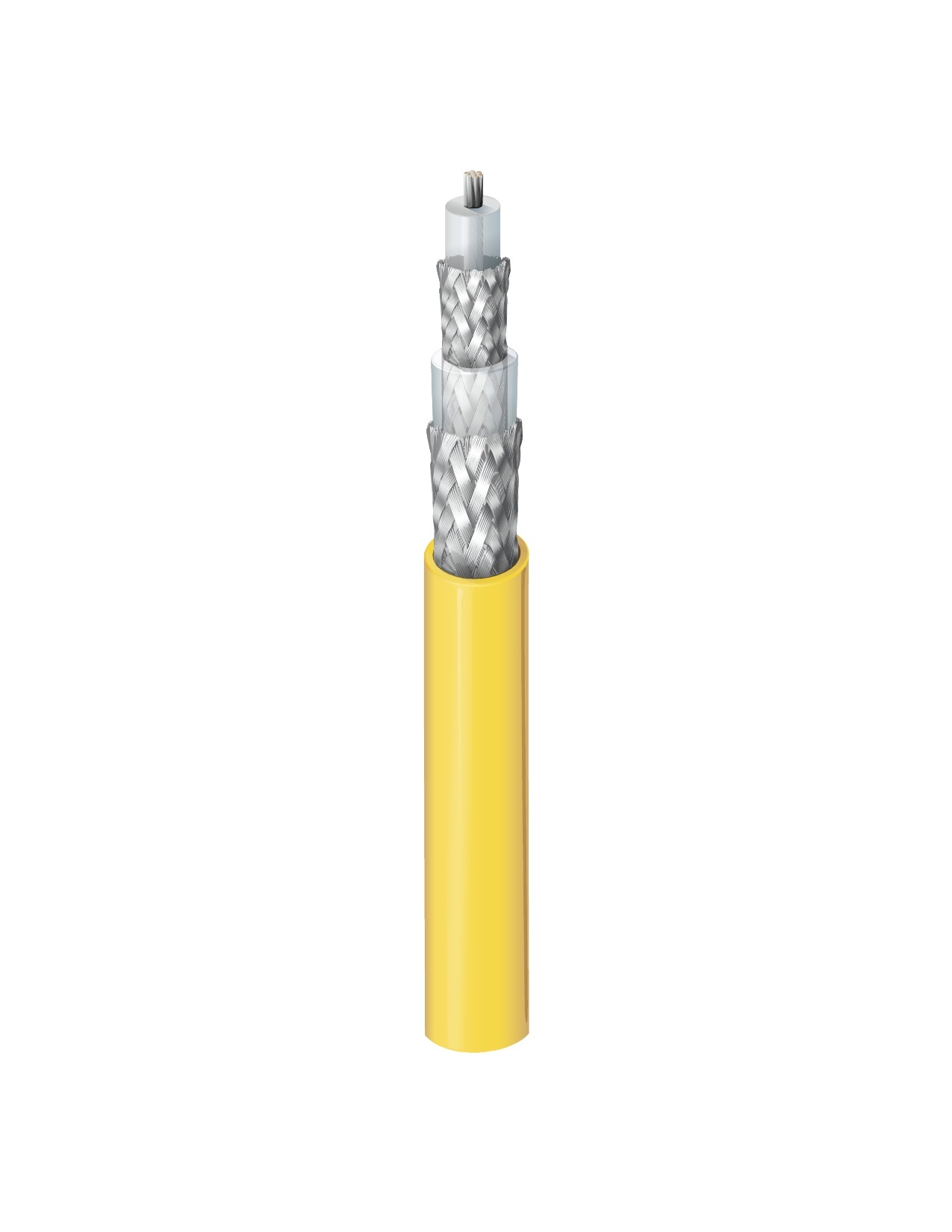

50Ω 三同轴 RG-58A/U 型，#20，PO，TC 编织，PVC Jkt

50 欧姆三同轴 RG-58A/U 型，20 AWG 绞合（7x28）.037 英寸镀锡铜导体，聚乙烯绝缘，双镀锡铜编织屏蔽（95% 覆盖率），PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9222
5 的 5

规格

Expand All

适合应用

模拟视频、复合视频、视频分配

RG型

58

导体

Element No. of Elements Size Stranding Nom. Diameter Material
Coax(es) 1 20 AWG 7x28 0.038 in TC - Tinned Copper

绝缘

Element Material Nom. Insulation Diameter Color Code
Coax(es) PE - Polyethylene 0.12 in (3.0 mm) White

内屏蔽

Element Layer Shield Type Material Coverage
Coax(es) 1 Braid Tinned Copper (TC) 95%

内护套

Material Nom. Diameter
PE - Polyethylene 0.177 in (4.50 mm)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.241 in (6.12 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.5 dB/100ft
10 MHz 1.5 dB/100ft
50 MHz 3.3 dB/100ft
100 MHz 4.9 dB/100ft
200 MHz 7.2 dB/100ft
400 MHz 12 dB/100ft
500 MHz 14 dB/100ft
700 MHz 18 dB/100ft
900 MHz 22 dB/100ft
1000 MHz 24 dB/100ft

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.5 Ohm/1000ft 4.7 Ohm/1000ft (15 Ohm/km) 4.3 Ohm/1000ft (14 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

电压

Voltage Rating
1400 V RMS

温度

UL Temperature Operating
75°C -40°C To +75°C

弯曲半径

Stationary Min. Installation Min.
2.41 in (61.2 mm) 2.41 in (61.2 mm)

最大拉伸张力

92 lb (42 kg)

线缆毛重

39 磅/1000 英尺

环境适应性

室内，室内

CPR合规性

CPR Euroclass: Fca

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订号：0.481 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.481 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9222 004100 黄色 线盘 100 ft 612825225430
9222 004500 黄色 线盘 500 ft 612825225447 C
9222 004U500 黄色 非盘绕式 500 ft 612825225423
