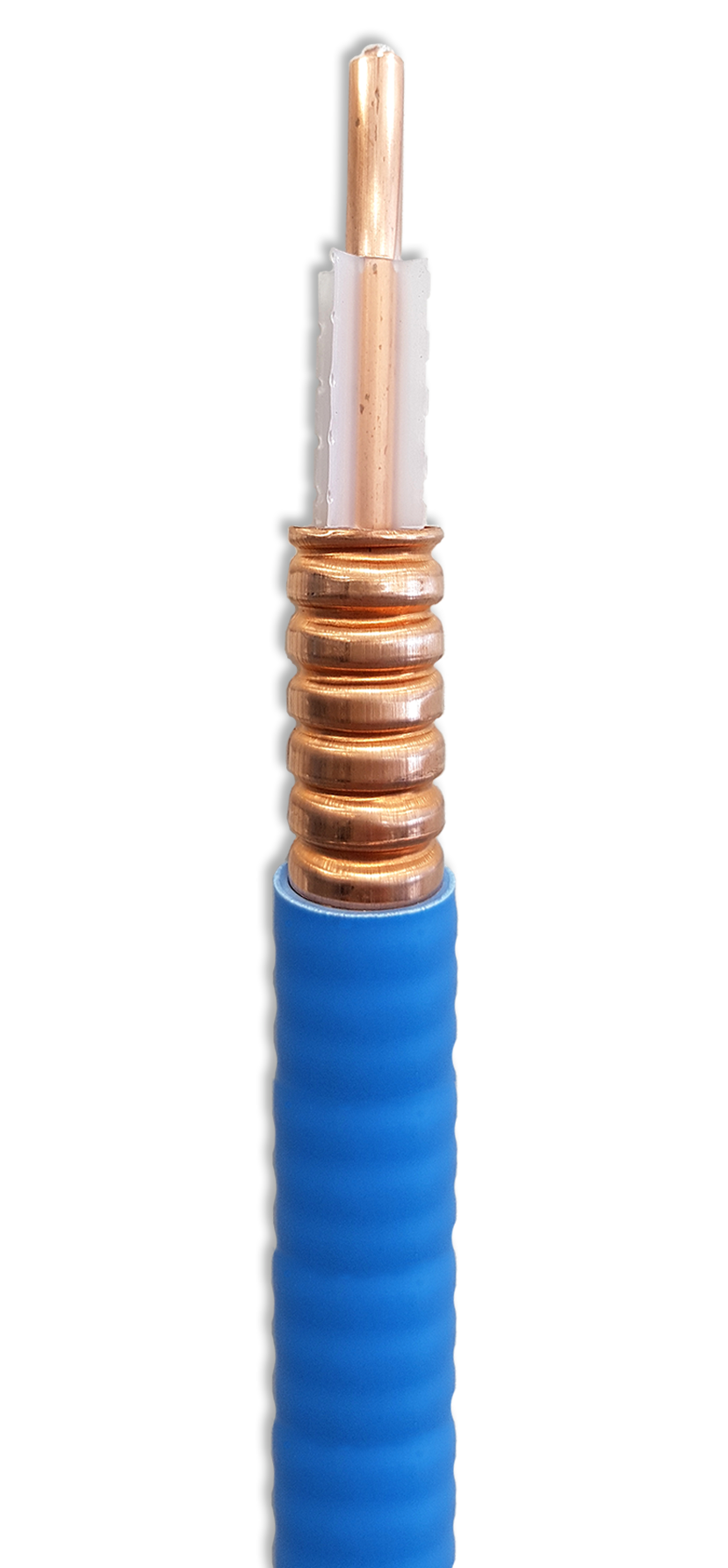

产品编号: RA500P

低损耗 ½" 同轴电缆

DAS 同轴电缆，1/2 英寸低损耗静压空气，波纹铜外导体，PVC 护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
RA500P
  • RA500P
1 的 1

规格

Expand All

适合应用

用于有源和无源分布式天线系统 (DAS) 的室内无线系统。 4G LTE、LTE Advanced (LTE-A) 和带有授权辅助接入 (LAA) 的 LTE Advanced Pro。 公共安全应急响应无线电通信系统 (ERRCS)。 CBRS/专用 LTE 网络

导体

Size Stranding Nom. Diameter Material
5 Solid 0.188 in BCCA - Bare Copper Covered Aluminum

绝缘

Material
PE - Polyethylene (Semi-Solid)

外屏蔽

Material Coverage
Bare Copper (BC) 100%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.630 in

VSWR

Frequency Max. VSWR
700-894 MHz 1.25
806-960 MHz 1.25
1700-2700 MHz 1.25
2700-3555 MHz 1.3
3700-4200 MHz 1.35

衰减

Frequency Nom. Attenuation
5 MHz 0.35 dB/100ft
30 MHz 0.36 dB/100ft
100 MHz 0.66 dB/100ft
150 MHz 0.82 dB/100ft
450 MHz 1.47 dB/100ft
700 MHz 1.84 dB/100ft
824 MHz 2.03 dB/100ft
890 MHz 2.10 dB/100ft
894 MHz 2.12 dB/100ft
960 MHz 2.21 dB/100ft
1000 MHz 2.24 dB/100ft
1700 MHz 3.06 dB/100ft
1800 MHz 3.16 dB/100ft
2000 MHz 3.36 dB/100ft
2300 MHz 3.63 dB/100ft
2400 MHz 3.76 dB/100ft
2700 MHz 4.00 dB/100ft
3000 MHz 4.32 dB/100ft
3400 MHz 4.62 dB/100ft
3500 MHz 4.71 dB/100ft
4000 MHz 5.11 dB/100ft
5000 MHz 6.00 dB/100ft
6000 MHz 6.78 dB/100ft

额定功率

Frequency Max. Power Rating
30 MHz 6,190 W
150 MHz 2,740 W
700 MHz 1,240 W
890 MHz 1,100 W
960 MHz 1,050 W
1,000 MHz 1,030 W
1,800 MHz 760 W
2,000 MHz 720 W
3,000 MHz 580 W
4,000 MHz 490 W
5,000 MHz 440 W
6,000 MHz 390 W

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
0.5 Ohm/1000ft (1.6 Ohm/km) 23 pF/ft (75 pF/m) 50 Ohm 88%

电压

Voltage Rating
4000 VDC

温度

Operating
-20°C to +75°C

最大拉伸张力

249 lb (113 kg)

线缆毛重

162 磅/1000 英尺（241 千克/公里）

环境适应性

室内 - 静压室，室内

非静压室编号

RA500、RA500R

更新和修订

修订编号：0.113 修订日期：09-07-2025

更新和修订

修订编号：0.113 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
RA500P 0101000 黑色 线盘 1,000 ft
RA500P 0103000 黑色 线盘 3,000 ft
RA500P 0061000 浅蓝色 线盘 1,000 ft
RA500P 0063000 浅蓝色 线盘 3,000 ft
RA500P 3651000 白色 线盘 1,000 ft
RA500P 3653000 白色 线盘 3,000 ft
