产品编号: 9L28310

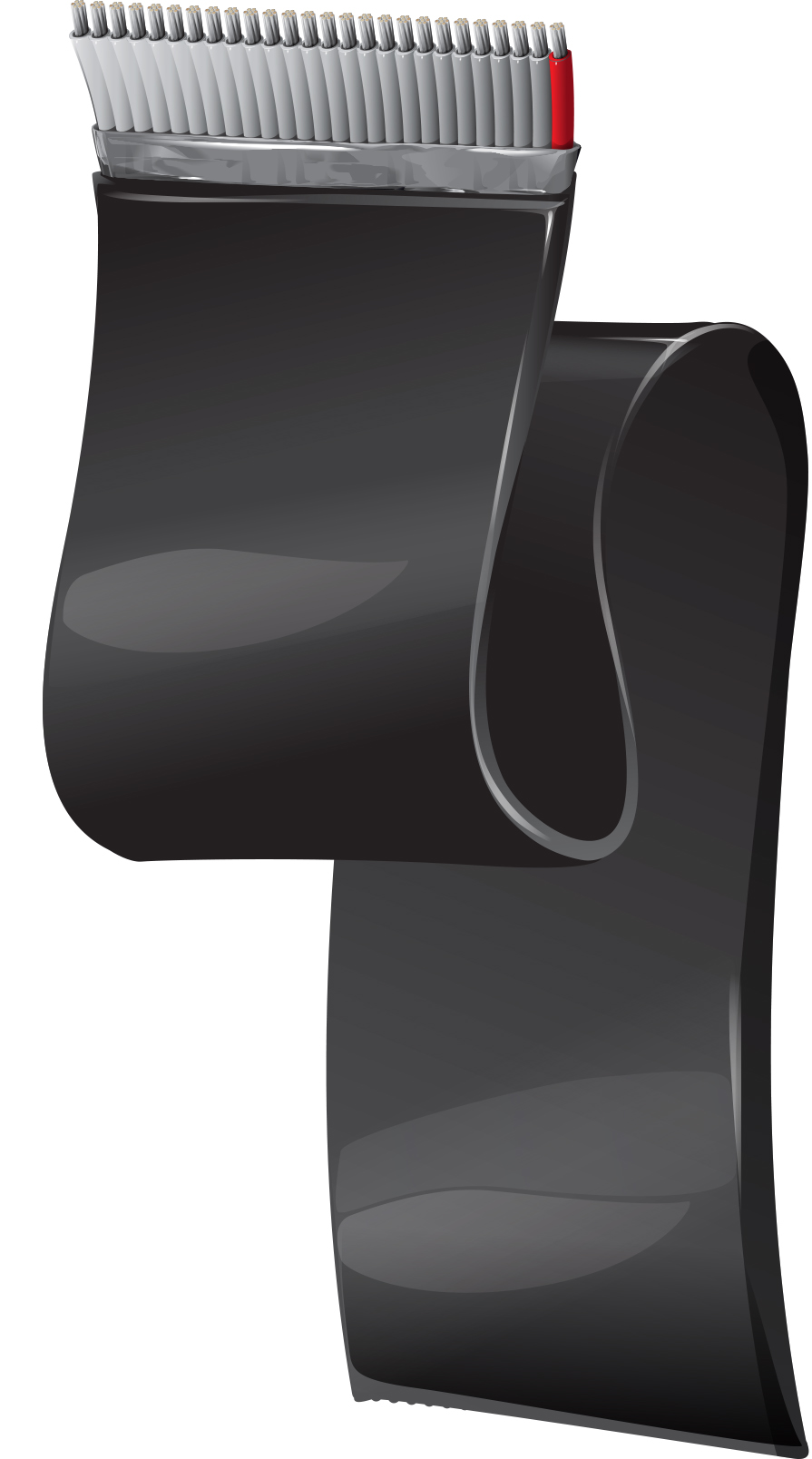

屏蔽扁平带状电缆 .050" 间距，9L283XX 系列，#28-10c，PVC 绝缘，O/A 铝箔胶带，PVC 护套

屏蔽扁平带状电缆，间距 .050"，9L283XX 系列，10 芯，28 AWG (7x36) 镀锡铜线，灰色 PVC 绝缘，Beldfoil® 胶带，黑色 PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
9L28310
5 的 5

规格

Expand All

适合应用

内部互连、电子设备内部布线、可靠地批量端接至标准 IDC 连接器、嘈杂环境

导体

Size Stranding Material
28 7x36 TC - Tinned Copper

绝缘

Material Nom. Thickness Color Code
PVC - Polyvinyl Chloride 0.010 in (0.25 mm) Gray

导体间距，中心-中心

.050 +/- .002 英寸

导体间距，中心-中心，外侧

.450 + /- .008 英寸

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness
PVC - Polyvinyl Chloride 0.038 in (0.97 mm)

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
68.2 Ohm/1000ft (224 Ohm/km) 70 pF/ft (230 pF/m) 45 Ohm 1.7 ns/ft 0.11 µH/ft (0.36 µH/m) 60% 1 Amp per Conductor at 20ºC
50 pF/ft (160 pF/m)

不平衡串扰

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time
10 ft. sample length with ground connected to shield 1.5 2 3 ns
10 ft. sample length with ground connected to shield 0.9 1.5 5 ns
10 ft. sample length with ground connected to shield 0.7 1.2 7 ns

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss (Attenuation)
10 6 dB/100ft
20 9.5 dB/100ft
30 12.5 dB/100ft
40 14.9 dB/100ft
50 17.2 dB/100ft
60 19 dB/100ft
70 21.5 dB/100ft
80 23 dB/100ft
90 24.5 dB/100ft
100 26 dB/100ft

高频表（标称/典型）注释

GSG=接地-信号-接地模式

电压

UL Voltage Rating
300 V

温度

Operating
-20°C to +105°C

弯曲半径

Installation Min.
1.75 in (44.5 mm)

线缆毛重

47 磅/1000 英尺（70 千克/公里）

环境适应性

室内

阻燃性/遇火反应

VW-1

AWM合规性

AWM 20081， II A

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.308 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订编号：0.308 修订日期：09-07-2025

脚注

E - 可能包含多于 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9L28310 010100 黑色 线盘 100 ft 612825221739 E
