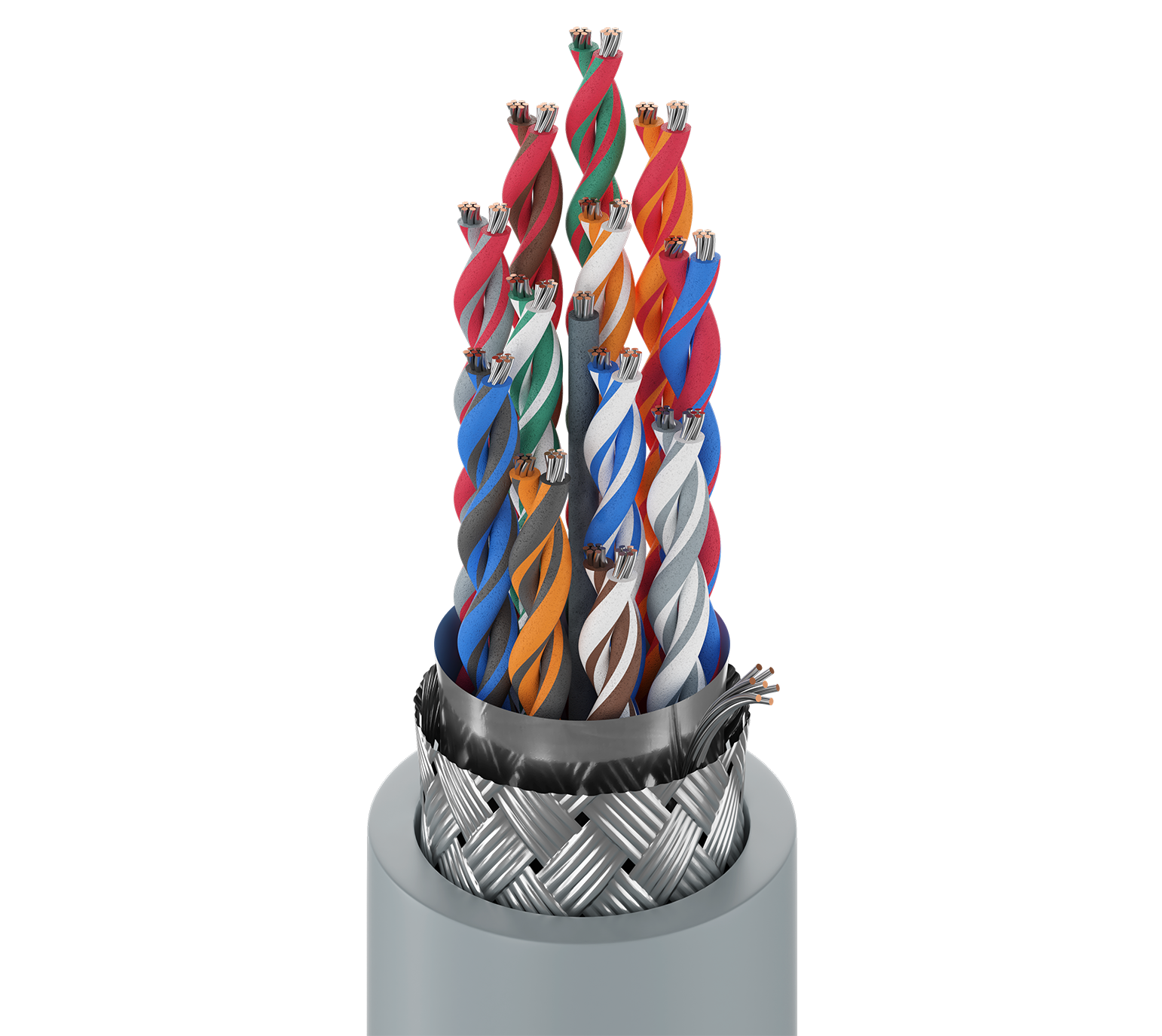

产品编号: 8112

RS-232/422 低电容，#24-12.5pr，FPO，O/A 箔 + 编织，PVC Jkt，CMG，100Ω

计算机 EIA RS-232/422 电缆，24 AWG 绞合（7x32）镀锡铜导体，Datalene® 绝缘，双绞线，整体 Beldfoil® + 镀锡铜编织屏蔽（65% 覆盖率），镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
8112
5 的 5

规格

Expand All

适合应用

rs-232 延长距离应用；rs-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v 等）；低压数字控制（24v、√）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Western Electric Standard
Conductor(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Gray

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.440 in (11.2 mm)

线缆外廓直径（标称）

0.440 in (11.2 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 12.5 pF/ft (41.0 pF/m) 22 pF/ft (72 pF/m) 100 Ohm 78% 1.1 Amps per Conductor at 25ºC
Conductor(s) 24 Ohm/1000ft (79 Ohm/km)

标称外屏蔽 DCR@Cond DCR1-cnv

2.4 欧姆/1000 英尺（7.9 欧姆/公里）

不平衡串扰

Typical Unbalanced FEXT %
7.1 MHz

高频（标称/典型）

Nom. Insertion Loss (Attenuation)
7.1 dB/100m
7.1 dB/100m

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
80°C -30°C to +80°C

弯曲半径

Stationary Min. Installation Min.
4.4 in (110 mm) 4.4 in (110 mm)

最大拉伸张力

124 lb (56.2 kg)

线缆毛重

92 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

UL 1685 FT4 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

88112

备注

Datalene® 绝缘特性包括低介电常数和耗散因数，可实现高速、低失真数据处理。 物理特性包括良好的抗压性和轻质。

更新和修订

修订编号：0.580 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.580 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8112 060100 铬黄 线盘 100 ft 612825195078
8112 060500 铬黄 线盘 500 ft 612825195092 C
8112 0601000 铬黄 线盘 1,000 ft 612825195085 C
