产品编号: 83503

电子，3 C #24 Str TC，FEP Ins，OS+TC Brd，FEP Jkt，CMP

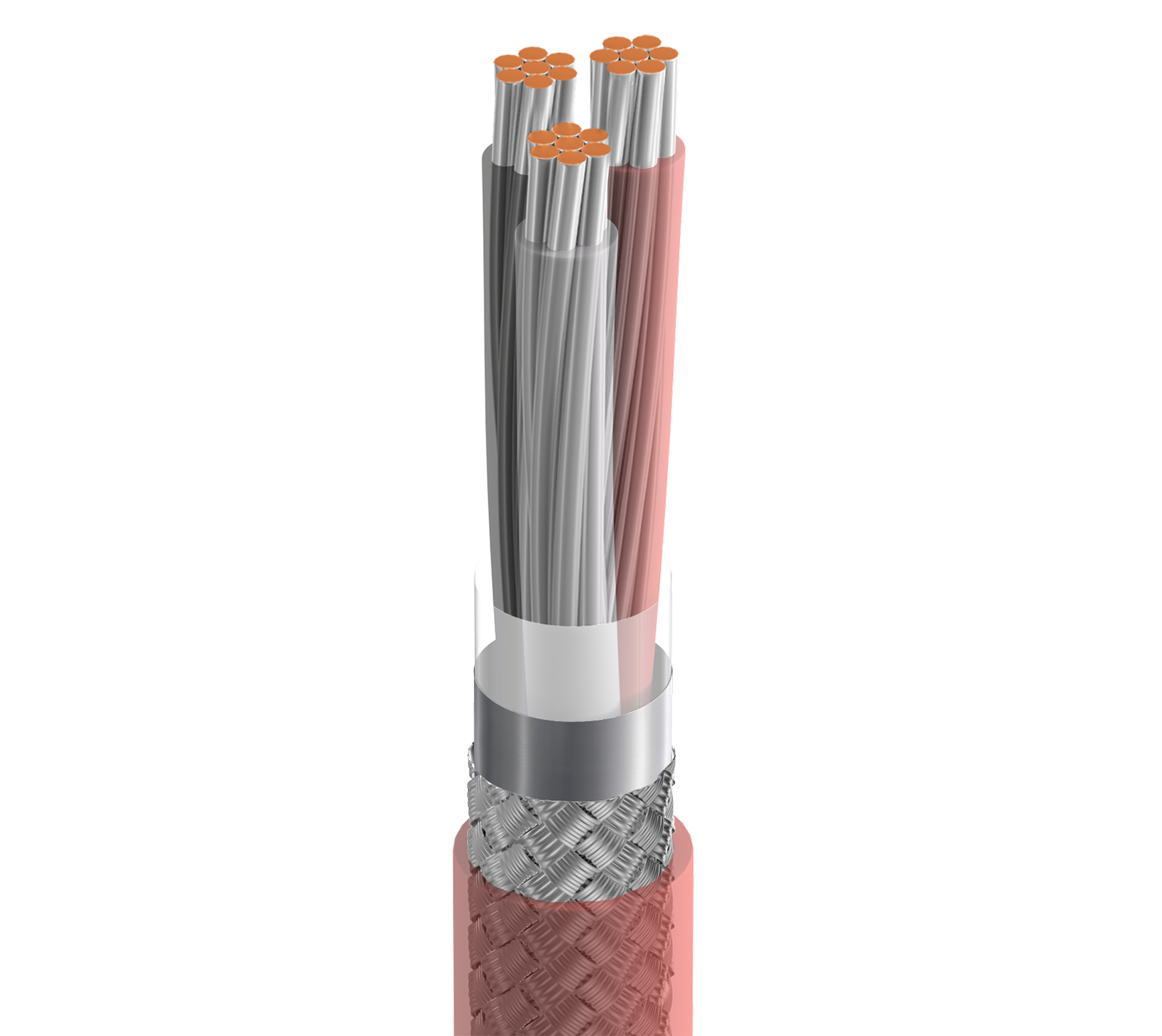

高温电子设备，3 导体 24AWG (7x32) 镀锡铜，FEP 绝缘，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，FEP 外护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
83503
  • 83503
1 的 1

规格

Expand All

适合应用

极端高/低温环境；耐化学腐蚀；户外和埋地应用；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Black, White, Red

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.014 in (0.36 mm) 0.137 in (3.48 mm)

线缆外廓直径（标称）

0.137 in (3.48 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 24 Ohm/1000ft 20 pF/ft (66 pF/m) 36 pF/ft (120 pF/m) 2 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

28.3 欧姆/1000 英尺（92.8 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
150°C -70°C to +200°C

弯曲半径

Stationary Min. Installation Min.
1.37 in (34.8 mm) 1.37 in (34.8 mm)

最大拉伸张力

16 lb (7.3 kg)

线缆毛重

16 磅/1000 英尺

环境适应性

室内 - 静压室，室内，户外，耐晒，耐油

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

耐汽油

更新和修订

修订编号：0.516 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.516 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
83503 002500 红色 线盘 500 ft 612825204763 C
83503 0021000 红色 线盘 1,000 ft 612825204756 C
