产品编号: 81553

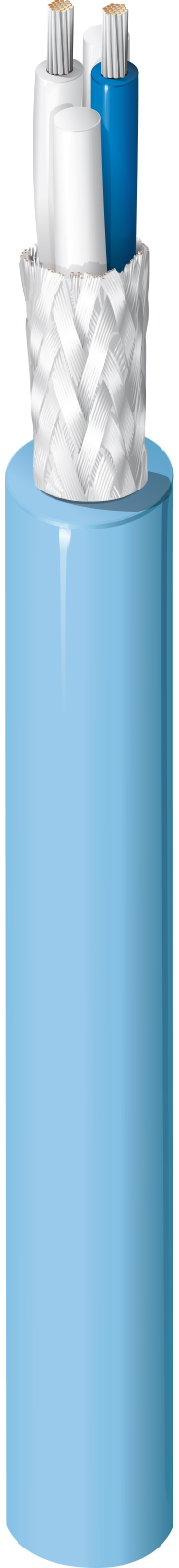

77Ω 双轴，#24 SCHSCA，TFE，SCHSCA 编织，PFA Jkt

双轴，77 欧姆，24 AWG 绞合线（19x36）.024 英寸镀银高强度铜合金导体，TFE 绝缘，镀银高强度铜合金编织屏蔽（覆盖率 93%），PFA 护套，商用非 QPL 产品

  • 上架时间:
    全球
  • 状态:
    有源
81553
  • 81553
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

No. of Elements Size Stranding Nom. Diameter Material
2 24 AWG 19x36 0.024 in SHSCA - Silver Coated High Strength Copper Alloy

绝缘

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.042 in (1.1 mm) White & Blue

外屏蔽

Outer Shield Type Material Coverage
Braid Silvered High Strength Copper Alloy (SHSCA) 93%

外层护套

Material Nom. Diameter
PFA - Perfluoroalkoxy 0.129 in (3.28 mm)

衰减

Frequency Nom. Attenuation
1 MHz 1.2 dB/100ft
10 MHz 4.0 dB/100ft
50 MHz 9.2 dB/100ft
100 MHz 13.0 dB/100ft
200 MHz 18.4 dB/100ft
400 MHz 26.1 dB/100ft
700 MHz 34.6 dB/100ft
900 MHz 39.3 dB/100ft
1000 MHz 41.4 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
24.5 Ohm/1000ft 7.3 Ohm/1000ft (24 Ohm/km) 24.0 pF/ft (78.7 pF/m) 77 Ohm 70%

电压

UL Voltage Rating
150 V RMS

温度

UL Temperature Operating
200°C -55°C To +200°C

弯曲半径

Stationary Min. Installation Min.
1.29 in (32.8 mm) 1.29 in (32.8 mm)

最大拉伸张力

51 lb (23 kg)

线缆毛重

15 磅/1000 英尺

环境适应性

室内，室内

阻燃性/遇火反应

NFPA 262（UL 910），IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CL2P 第 725 条

军用合规性

商业、非 QPL 产品（M17/176-00002、MIL-STD-1553 数据总线电缆）

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

PF_81553 1)# Elements@Conductor1：- 在 Stibo 中它是空白，现在更改为 2。2)Size@Conductor1：- 在 Stibo 中它是 24，现在更改为 24AWG。 3)颜色@颜色图表 1 01：- 在 stibo 中它是空白，现在更改为白色 & 蓝色。 4) 电缆直径（标称）- 在 Stibo 中为空白，现在更改为 0.129 英寸。5) 覆盖率@OuterShield1 2 - 在 stibo 中为 93%，现在更改为 90%。

更新和修订

修订编号：0.475 修订日期：09-07-2025

脚注

F - 可能包含多于 1 件。 任何一件产品的最小长度为 50'。, Z - 最终安装长度可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷绕的纸箱为 5%。+

更新和修订

修订编号：0.475 修订日期：09-07-2025

脚注

F - 可能包含多于 1 件。 任何一件产品的最小长度为 50'。, Z - 最终安装长度可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷绕的纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
81553 006500 蓝色 线盘 500 ft 612825195559 F Z
81553 0061000 蓝色 线盘 1,000 ft 612825195542 F Z
