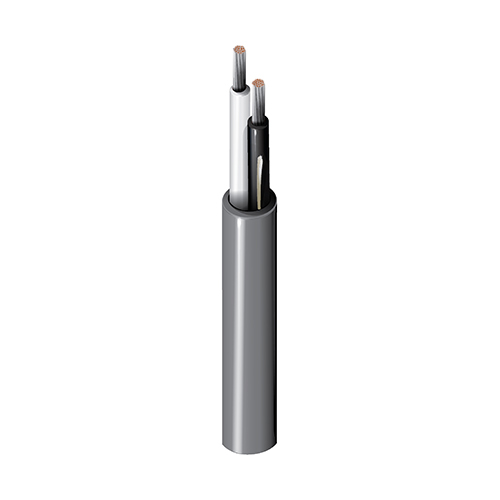

产品编号: 8471NH

电子，2 C #16 Str TC，LSZH Ins，LSZH Jkt

电子，2 导体 16AWG (19x29) 镀锡铜，LSZH 绝缘，LSZH 外护套

  • 上架时间:
    全球
  • 状态:
    有源
8471NH
  • 8471NH
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Size Stranding Material
16 19x29 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code Notes
LSZH - Low Smoke Zero Halogen (Flame Retardant) 2.67 mm (0.105 in) Black & White Flame Retardant

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7.1 mm (0.28 in)

线缆外廓直径（标称）

7.1 毫米（0.28 英寸）

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
14.7 Ohm/km (4.48 Ohm/1000ft) 52 pF/m (16 pF/ft) 056 µH/m (17 µH/ft) 7.1 Amps per Conductor

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-20°C To +75°C -15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
71 mm (2.8 in)

最大拉伸张力

127 N (28.6 lbf)

线缆毛重

32 磅/1000 英尺

环境适应性

室内 - Euroclass Dca, 室内, 无卤, 耐晒

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

CPR合规性

CPR 欧洲级：Dca-s1,d1,a1；CPR UKCA 类别：Dca-s1,d1,a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订编号：0.392 修订日期：09-07-2025

更新和修订

修订编号：0.392 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
8471NH.01500 蓝色 线盘 500 m 8719605018359
8471NH.00152 铬黄 线盘 152 m 8719605018328
8471NH.00305 铬黄 线盘 305 m 8719605018335
8471NH.00500 铬黄 线盘 500 m 8719605018342
8471NH.001000 铬黄 线盘 1,000 m 8719605018304
8471NH.001500 铬黄 线盘 1,500 m 8719605018311
8471NH.021000 绿色 线盘 1,000 m 8719605148087
8471NH.03305 白色 线盘 305 m 8719605197290
8471NH.03500 白色 线盘 500 m 8719605161666
8471NH.031000 白色 线盘 1,000 m 8719605161680
