产品编号: 8473

电子，2 C #14 Str TC，PVC Ins，PVC Jkt，CL3

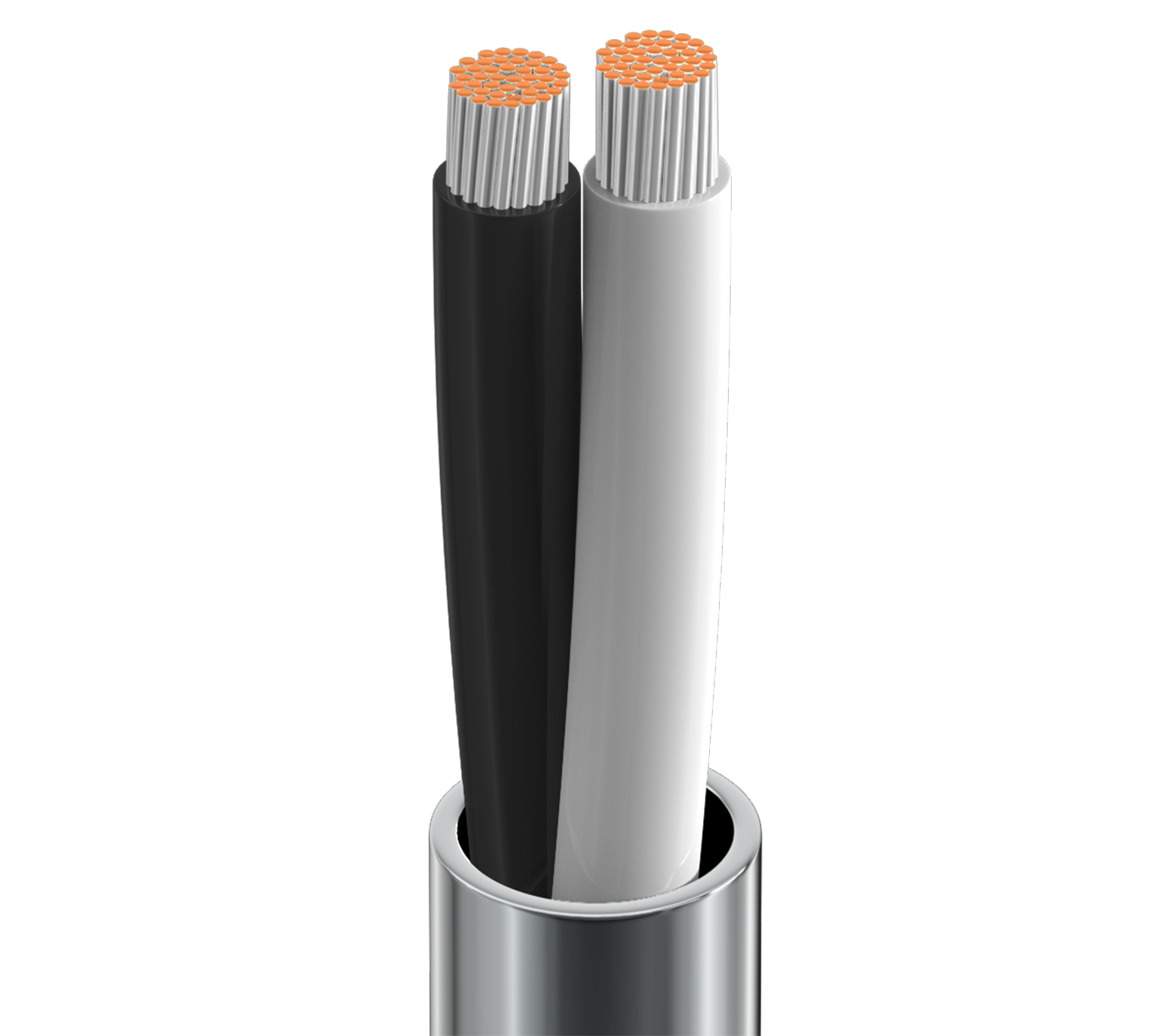

电子，2 导体 14AWG (42x30) 镀锡铜，PVC 绝缘，PVC 外护套，CL3

  • 上架时间:
    全球
  • 状态:
    有源
8473
  • 8473
1 的 1

规格

Expand All

适合应用

高达 600V 的模拟信号；高达 600V 的数字控制；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 14 AWG 42x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.138 in (3.51 mm) Black & White

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.040 in (1.0 mm) 0.356 in (9.04 mm)

线缆外廓直径（标称）

0.356 in (9.04 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Pair(s) 2.84 Ohm/1000ft 22 pF/ft (72 pF/m) 0.19 µH/ft (0.62 µH/m) 25 Amps per Conductor at 30ºC

电压

UL Voltage Rating
600 V (CL3), 600 V (UL AWM 2587)

温度

UL Temperature Operating
90°C -20°C to +90°C

弯曲半径

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

最大拉伸张力

106.6 lb (48.35 kg)

线缆毛重

58 磅/1000 英尺

环境适应性

室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 装载 , FT1, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CL3 第 725 条

AWM合规性

AWM 2587

CEC / C（UL）合规性

FAS90

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

标称击穿电压 - 护套 20 KV RMS；导体间标称击穿电压 25 KV RMS。 有关适用的 CL3 电压额定值，请参阅 NEC 指南。

更新和修订

修订编号：0.513 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.513 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8473 060500 铬黄 线盘 500 ft 612825208624 C
8473 060U500 铬黄 非盘绕式 500 ft 612825208600
8473 0601000 铬黄 线盘 1,000 ft 612825208617 C
8473 0605000 铬黄 线盘 5,000 ft 612825208631 C Z
