产品编号: 85168

电子，8 Pr #20 Str TC，ETFE Ins，OS，ETFE Jkt

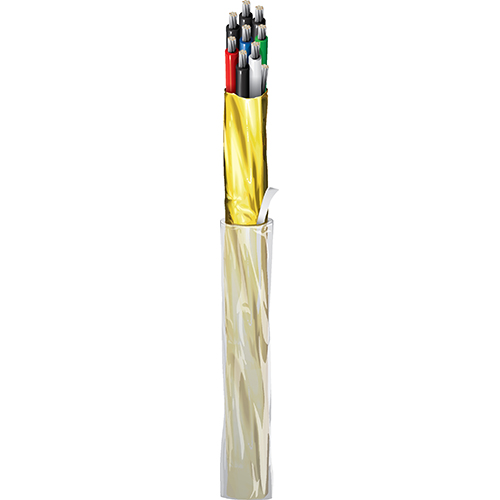

高温电子设备，8 对 20AWG (7x28) 镀锡铜线，ETFE 绝缘，Beldfoil® 整体屏蔽，ETFE 外护套

  • 上架时间:
    全球
  • 状态:
    有源
85168
  • 85168
1 的 1

规格

Expand All

适合应用

极端高/低温环境；耐化学腐蚀；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；仪器仪表

导体

Size Stranding Material
20 7x28 TC - Tinned Copper

绝缘

Material Nom. Thickness Color Code
ETFE - Ethylene Tetrafluoroethylene 0.015 in (0.38 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Kapton®) 100%

外层护套

Material Nom. Thickness Nom. Diameter
ETFE - Ethylene Tetrafluoroethylene 0.025 in (0.64 mm) 0.439 in

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
9.3 Ohm/1000ft (31 Ohm/km) 23 pF/ft (75 pF/m) 40 pF/ft (130 pF/m) 73 Ohm 0.186 µH/ft (0.610 µH/m) 4 Amps per Conductor at 25ºC

电压

Voltage Rating
300 V RMS

温度

UL Temperature Operating
150°C -60°C To +150°C

最大拉伸张力

224 lb (102 kg)

线缆毛重

115 磅/1000 英尺（171 千克/公里）

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

Tefzel和Kapton是杜邦商标。

更新和修订

修订编号：0.386 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.386 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
85168 3681000 透明 线盘 1,000 ft 612825210641 C
