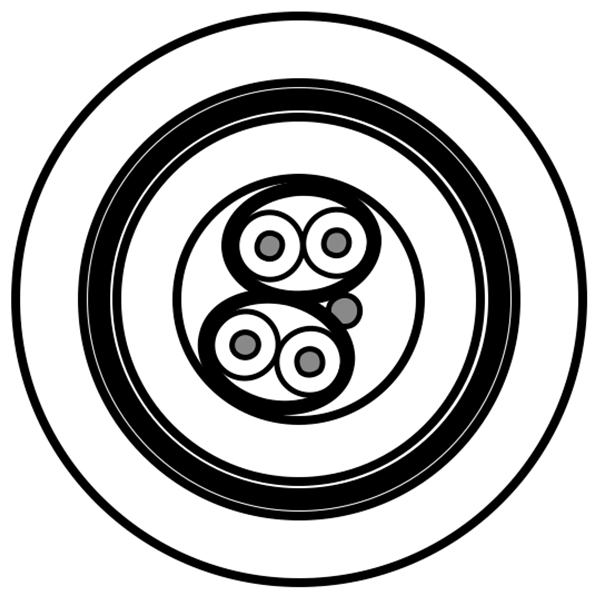

产品编号: 8723LS

电子，2PR #22 Str TC，PO ins，IF，LSNH Jkt，300V，SWA

电子，2 对 AWG 22 镀锡铜 - 绞合，聚烯烃（PO、PE、PP）绝缘，单独箔片 + 无整体屏蔽，LSZH / FRNC 护套，300V，SWA

  • 上架时间:
    全球
  • 状态:
    有源
8723LS
  • 8723LS
1 的 1

规格

Expand All

适合应用

仪表和计算机线缆；用于数据传输应用

导体

Size Stranding Material
22 7x30 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 1.17 mm (0.0461 in) Black & Red, Green & White

内屏蔽

Shield Type Material Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 24 AWG (7x32) TC foil-out tape on each pair, one drain wire

外屏蔽

Material
Bi-Laminate (Alum+Poly)

内护套

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.65 mm (0.026 in) 4.55 mm (0.179 in) Chrome (RAL 7037)

内护套表备注

紫外线稳定

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.25 mm (0.0492 in) 8.8 mm

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft) 54.5 Ohm/km (16.6 Ohm/1000ft) 114.8 pF/m (34.99 pF/ft) 203.4 pF/m (62.00 pF/ft) 45 Ohm 2.3 Amps per Conductor

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
132 mm

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca，耐日光性

阻燃性/遇火反应

IEC 60332-3-24

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订编号：0.238 修订日期：09-07-2025

更新和修订

修订编号：0.238 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
8723LS.00500 黑色 线盘 500 m 8719605018694
8723LS.001000 黑色 线盘 1,000 m 8719605018687
