产品编号: 8723MN

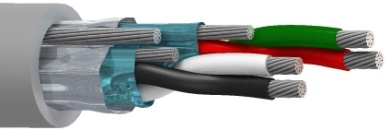

SpaceMaker™，2 Pr #22 Str TC，PO Ins，IS，PVC Jkt，AWM 2937

SpaceMaker™，2 对 22AWG (19x34) 镀锡铜线，PO 绝缘，独立 Beldfoil® 屏蔽，PVC 外护套，AWM 2937

  • 上架时间:
    全球
  • 状态:
    有源
8723MN
  • 8723MN
1 的 1

规格

Expand All

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 19x34 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black & White, Red & Dark Green

内屏蔽

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (19x36) TC foil-out tape on each pair, one drain wire

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.228 in

线缆外廓直径（标称）

0.228 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
18.1 Ohm/1000ft 43.4 pF/ft (142 pF/m) 81.6 pF/ft (268 pF/m) 51 Ohm 0.031 µH/ft (0.10 µH/m) 4.8 Amps per Conductor at 30ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
80°C -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
0.912 in (23.2 mm) 0.912 in

最大拉伸张力

53.4 lb (24.2 kg)

线缆毛重

25 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

FT2

CPR合规性

CPR Euroclass：Eca

AWM合规性

AWM 2937

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

更新和修订

修订编号：0.399 修订日期：09-07-2025

更新和修订

修订编号：0.399 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
8723MN 006100 浅蓝色 612825386100
8723MN 0061000 浅蓝色 612825386087
8723MN 008100 灰色 612825386117
8723MN 0081000 灰色 612825384649
8723MN 004100 黄色 612825386094
8723MN 0041000 黄色 612825386070
