产品编号: 8762MN

SpaceMaker™、2 C #20 Str TC、PO Ins、OS、PVC Jkt、AWM 2937

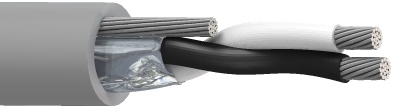

SpaceMaker™，2 导体 20AWG (26x34) 镀锡铜线，PO 绝缘，整体 Beldfoil® 屏蔽，PVC 外护套，AWM 2937，适用于音频、控制和仪器仪表应用

  • 上架时间:
    全球
  • 状态:
    有源
8762MN
  • 8762MN
1 的 1

规格

Expand All

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 20 AWG 26x34 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.01 in (0.25 mm) 0.057 in (1.4 mm) Black & White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.149 in

线缆外廓直径（标称）

0.149 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance Max. Current
11.2 Ohm/1000ft 32.6 pF/ft (107 pF/m) 62 pF/ft (200 pF/m) 0.168 µH/ft (0.551 µH/m) 6.08 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

12.13 欧姆/1000 英尺（39.80 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
80°C -20°C To +80°C

弯曲半径

Stationary Min. Installation Min.
0.6 in (15 mm) 0.6 in

最大拉伸张力

24.5 lb (11.1 kg)

线缆毛重

14 磅/1000 英尺

环境适应性

室内

AWM合规性

AWM 2937

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.326 修订日期：09-07-2025

更新和修订

修订编号：0.326 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
8762MN 006100 浅蓝色 612825385882
8762MN 0061000 浅蓝色 612825385899
8762MN 008100 灰色 612825385905
8762MN 0081000 灰色 612825382676
8762MN 004100 黄色 612825385868
8762MN 0041000 黄色 612825385875
