产品编号: 8762NH

电子，2 C #20 Str TC，PE ins，OS，LSZH Jkt，Dca

电子，2 导体 20AWG (7x28) 镀锡铜，PE 绝缘，整体 Beldfoil® 屏蔽，LSZH 外护套，CPR Dca

  • 上架时间:
    全球
  • 状态:
    有源

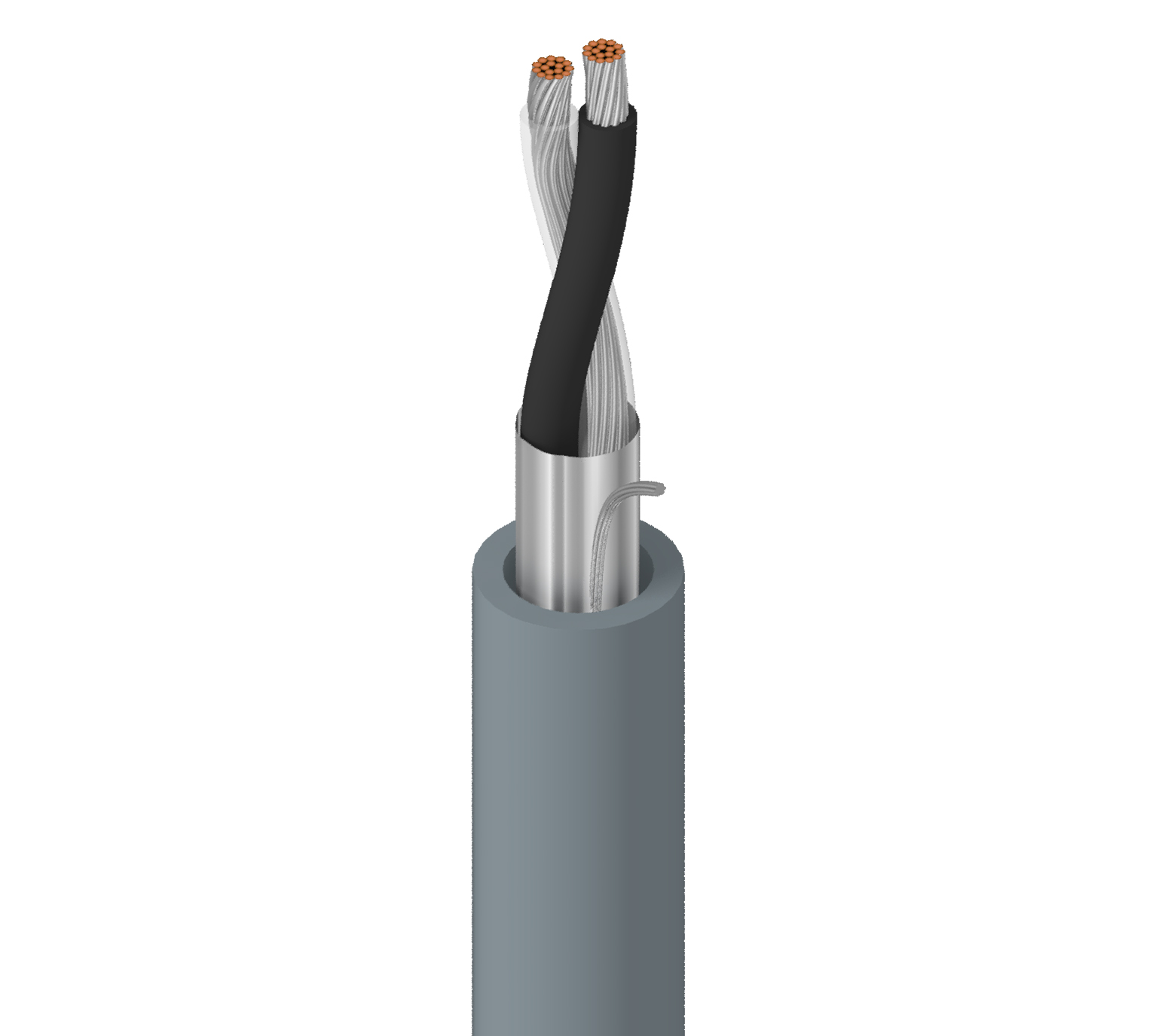

8762NH
  • 8762NH
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 20 AWG 7x28 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.016 in (0.41 mm) 1.78 mm (0.0701 in) Black & Clear

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 5.4 mm (0.21 in)

线缆外廓直径（标称）

5.4 毫米（0.21 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 31.2 Ohm/km (9.51 Ohm/1000ft) 88.6 pF/m (27.0 pF/ft) 160.8 pF/m (49.01 pF/ft) 56 Ohm 0.59 µH/m (0.18 µH/ft) 66% 3.9 Amps per Conductor

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Stationary Min. Installation Min.
27 mm (1.1 in) 54 mm (2.1 in)

最大拉伸张力

210 N (47 lbf)

线缆毛重

40.1 千克/公里（26.9 磅/1000 英尺）

环境适应性

室内 - Euroclass Dca, 室内, 无卤, 耐晒

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

CPR合规性

CPR 欧洲级：Dca-s1,d1,a1；CPR UKCA 类别：Dca-s1,d1,a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

更新和修订

修订编号：0.362 修订日期：09-07-2025

更新和修订

修订编号：0.362 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
8762NH.00152 铬黄 线盘 152 m 8719605019127
8762NH.00305 铬黄 线盘 305 m 8719605019134
8762NH.00500 铬黄 线盘 500 m 8719605019141
8762NH.001000 铬黄 线盘 1,000 m 8719605019110
8762NH.01305 白色 线盘 305 m 8719605197283
8762NH.01500 白色 线盘 500 m 8719605161642
8762NH.011000 白色 线盘 1,000 m 8719605161673
