产品编号: 8766

音频、控制 & 仪器、#22-15pr、PVC、Indv。 铝箔、PVC Jkt、CMG

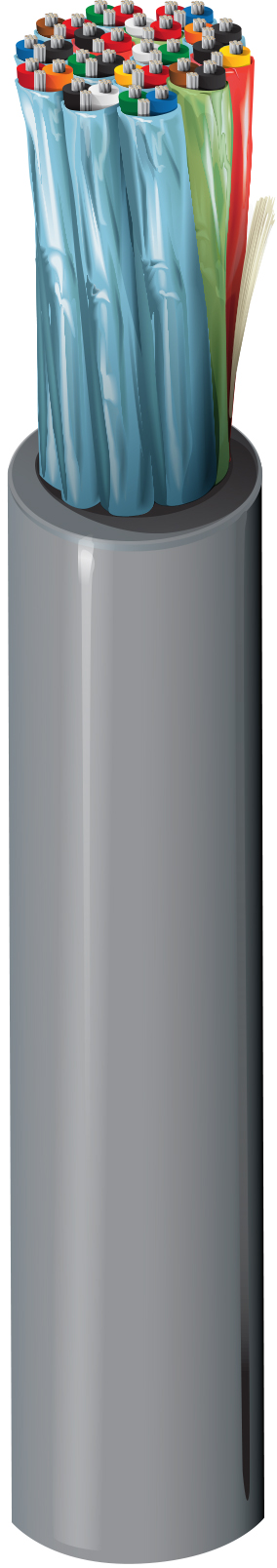

音频、控制 & 仪器电缆、22 AWG 实心导体、PVC 绝缘、镀锡铜、双绞线、单独采用 Beldfoil® 屏蔽（100% 覆盖率）、22 AWG 实心镀锡铜排扰线、整体 PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
8766
  • 8766
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 15 22 Solid TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.525 in

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
20.6 Ohm/1000ft 11.9 Ohm/1000ft (39.0 Ohm/km) 40 pF/ft (130 pF/m) 77 pF/ft (250 pF/m) 0.19 µH/ft (0.62 µH/m) 1.4 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
80°C -20°C To +80°C

弯曲半径

Stationary Min. Installation Min.
5.25 in (133 mm) 5.25 in

最大拉伸张力

234 lb (106 kg)

线缆毛重

173 磅/1000 英尺

阻燃性/遇火反应

UL1685 FT4 装载，FT4

NEC/UL合规性

第 800 条、CMG、MPG

AWM合规性

AWM 2464

CEC / C（UL）合规性

CMG, MPG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.336 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.336 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8766 0601000 铬黄 线盘 1,000 ft 612825215462 C
