产品编号: 8770ELW

电子，3C #18 Str TC，PO ins，OS，LSNH Jkt 300V，Cca

电子，3 导体 AWG 18 镀锡铜 - 绞合，聚烯烃（PO、PE、PP）绝缘，箔或铜带屏蔽，LSZH / FRNC 护套，300V，Cca

  • 上架时间:
    全球
  • 状态:
    有源

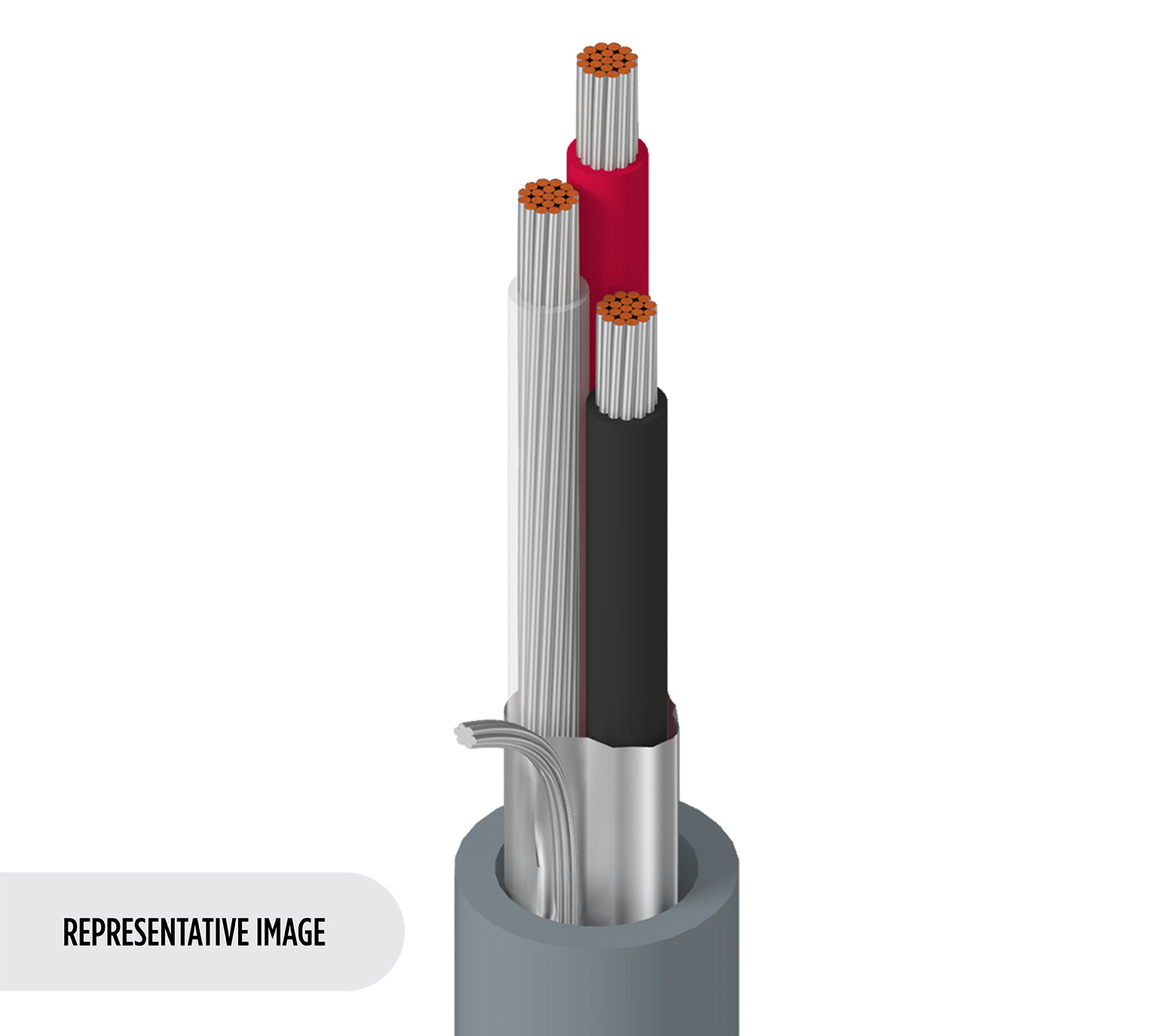

8770ELW
  • 8770ELW
1 的 1

规格

Expand All

适合应用

音频、控制 & 仪器电缆；适用于数据传输应用

导体

Size Stranding Material
18 16x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PE - Polyethylene 0.018 in (0.46 mm) 2.08 mm (0.0819 in) Black, Red, Clear

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.84 mm (0.033 in) 6.25 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
21.7 Ohm/km (6.61 Ohm/1000ft) 78.7 pF/m (24.0 pF/ft) 157.5 pF/m (48.01 pF/ft) 69 Ohm 0.605 µH/m (0.184 µH/ft) 66% 5.3 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

27.9 欧姆/公里（8.50 欧姆/1000 英尺）

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
62.5 mm

最大拉伸张力

335 N (75.3 lbf)

环境适应性

室内 - Euroclass Cca，室内，无卤，耐晒

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

更新和修订

修订编号：0.38 修订日期：09-07-2025

更新和修订

修订编号：0.38 修订日期：09-07-2025
