产品编号: 9510

RS232，#24-10pr，SR-PVC，O/A 箔，PVC Jkt，CMG，75Ω

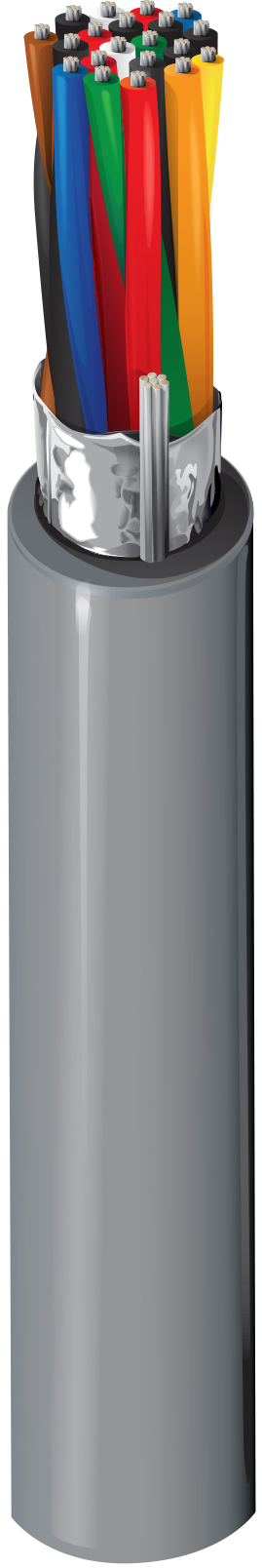

计算机 EIA RS-232 电缆，24 AWG 绞合 (7x32) 镀锡铜导体，半刚性 PVC 绝缘，10 对双绞线，整体 Beldfoil® 屏蔽（100% 覆盖率），24 AWG 绞合镀锡铜排扰线（续），PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9510
  • 9510
1 的 1

规格

Expand All

适合应用

RS-232 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 10 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.044 in (1.1 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.034 in (0.86 mm) 0.368 in (9.35 mm)

线缆外廓直径（标称）

0.368 in (9.35 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
Pair(s) 28.8 Ohm/1000ft 30 pF/ft (98 pF/m) 50 pF/ft (160 pF/m) 60% 1.96 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

13.29 欧姆/1000 英尺（43.60 欧姆/公里）

电压

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

温度

UL Temperature Operating
80°C -30°C to +80°C

弯曲半径

Stationary Min. Installation Min.
3.7 in (94 mm) 3.7 in (94 mm)

最大拉伸张力

116 lb (52.6 kg)

线缆毛重

68 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL 1685 FT4 装载，FT4

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2464, AWM I/II A

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.479 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.479 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN 脚注
9510.0030 铬黄 线盘 30 m 8719605021632
9510 060100 铬黄 线盘 100 ft 612825254553
9510.00152 铬黄 线盘 152 m 8719605021625
9510.00305 铬黄 线盘 305 m 8719605021649
9510 060500 铬黄 线盘 500 ft 612825254584 C
9510 0601000 铬黄 线盘 1,000 ft 612825254560
9510 0602000 铬黄 线盘 2,000 ft 612825254577 C
9510 0605000 铬黄 线盘 5,000 ft 612825254591 C Z
