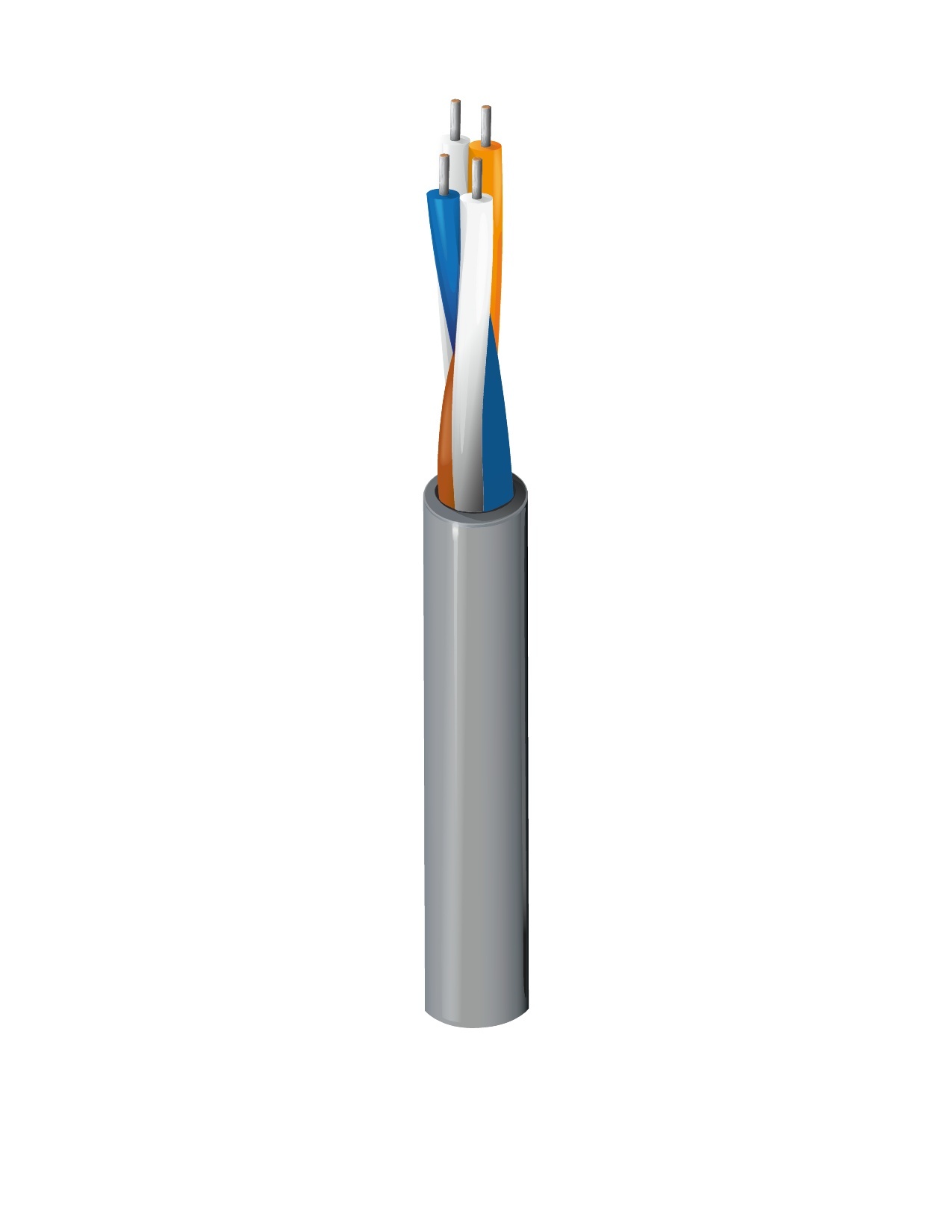

产品编号: 9562

音频、控制 & 仪器、#24-2pr、PVC、PVC Jkt、CMG

音频、控制 & 仪器电缆、24 AWG 实心镀锡铜导体、PVC 绝缘、双绞线、PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9562
  • 9562
1 的 1

规格

Expand All

适合应用

电话线；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、...）；语音通信

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG Solid TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.041 in (1.0 mm) White & Blue, White & Orange

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.199 in

线缆外廓直径（标称）

0.199 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
32.8 Ohm/1000ft 22 pF/ft (72 pF/m) 39.6 pF/ft (130 pF/m) 8.4 Amps per Conductor at 30ºC

电压

UL Voltage Rating
300 V (CMG), 150 V (AWM 2576)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
1.99 in (50.5 mm) 1.99 in

最大拉伸张力

20 lb (9.1 kg)

线缆毛重

18 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐油

阻燃性/遇火反应

UL1685 FT4 装载，FT4

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2576

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.315 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.315 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9562 060500 铬黄 线盘 500 ft 612825255970 C
9562 060U500 铬黄 非盘绕式 500 ft 612825255956
9562 0601000 铬黄 线盘 1,000 ft 612825255963 C
9562 060U1000 铬黄 非盘绕式 1,000 ft 612825255949
