产品编号: 9844LW

RS-485、4 Pr #24 Str TC、PE Ins、OS+TC Brd、LSZH Jkt、Cca

RS-485，4 对，24 AWG 绞合 (7x32) 镀锡铜导体，聚乙烯绝缘，双绞线，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（90% 覆盖率），24 AWG 绞合镀锡铜排扰线，LSZH 护套，阻燃 IEC 60332-1-2，CPR Cca

  • 上架时间:
    全球
  • 状态:
    能力

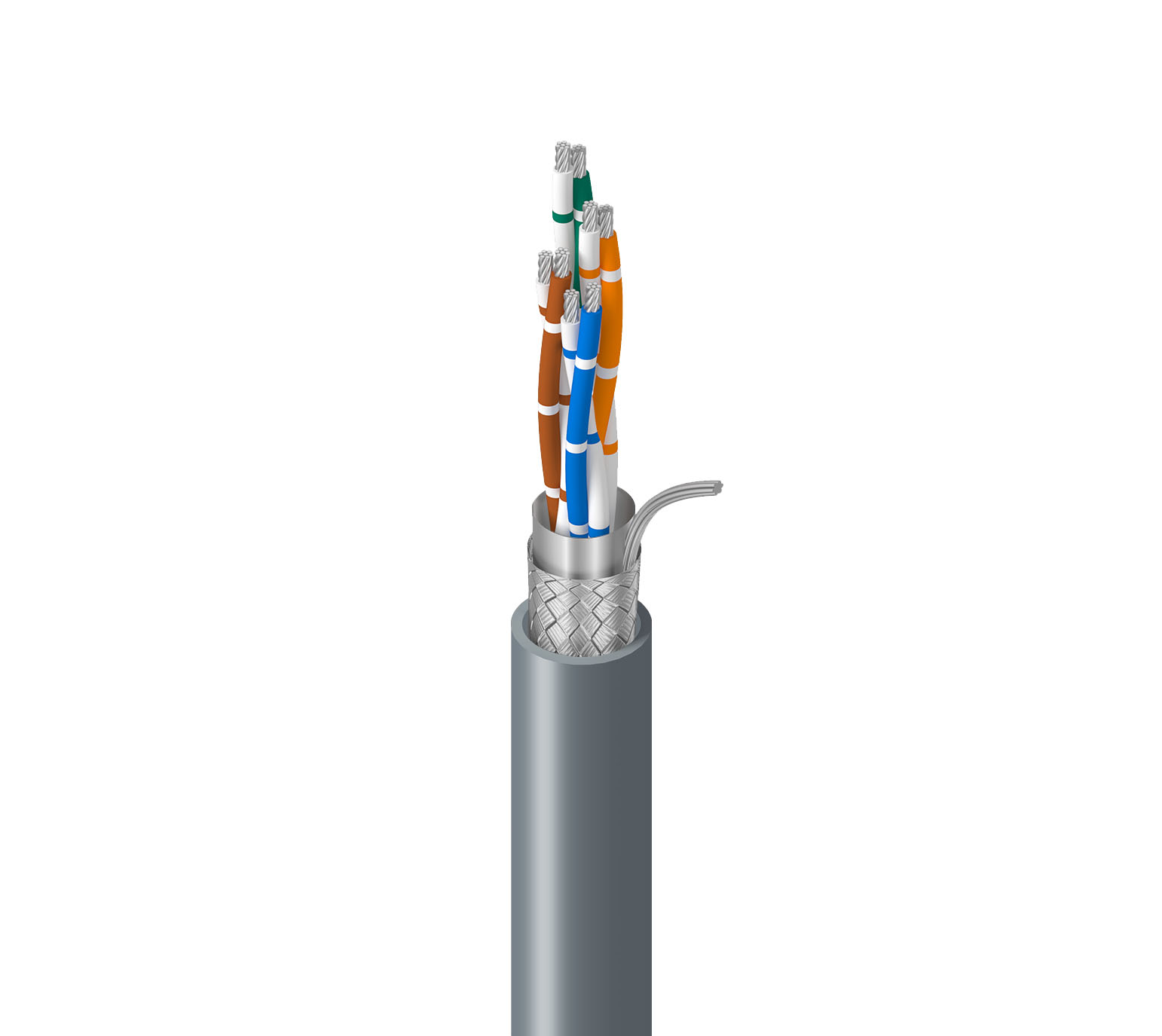

9844LW
  • 9844LW
1 的 1

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 4 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 9.9 mm (0.39 in)

线缆外廓直径（标称）

9.90 毫米（0.390 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m 120 Ohm 66% 1.54 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

6.9 欧姆/公里（2.1 欧姆/1000 英尺）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 1.97 dB/100m (0.600 dB/100ft)

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Stationary Min. Installation Min.
50 mm (2.0 in) 99 mm (3.9 in)

最大拉伸张力

500 N (110 lbf)

线缆毛重

112 千克/公里（75.3 磅/1000 英尺）

环境适应性

室内 - Euroclass Cca，室内，无卤，耐晒，耐油

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

其他标准合规性

DMX-512

备注

这是初步的技术设计规范 (TDS)，在原型设计阶段可能会进行修改。 首次订单的最低交易量为 3 公里。 本产品的标准颜色为铬色，标准厚度为 305mt 或 500mt。 可根据特殊要求提供颜色和布置的附加选项。 第一笔订单的预计生产交付周期将与 9844NH 的生产交付周期相似，再加上额外的 6-7 周。 请与您的 Belden 代表联系以进行确认。

更新和修订

修订编号：0.18 修订日期：07-21-2025

更新和修订

修订编号：0.18 修订日期：07-21-2025
